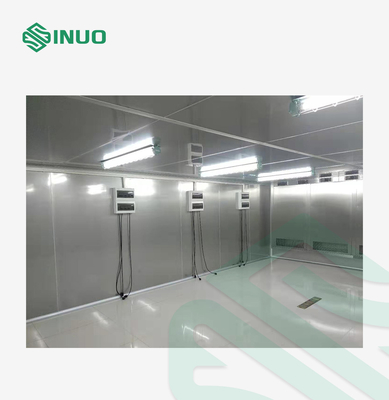

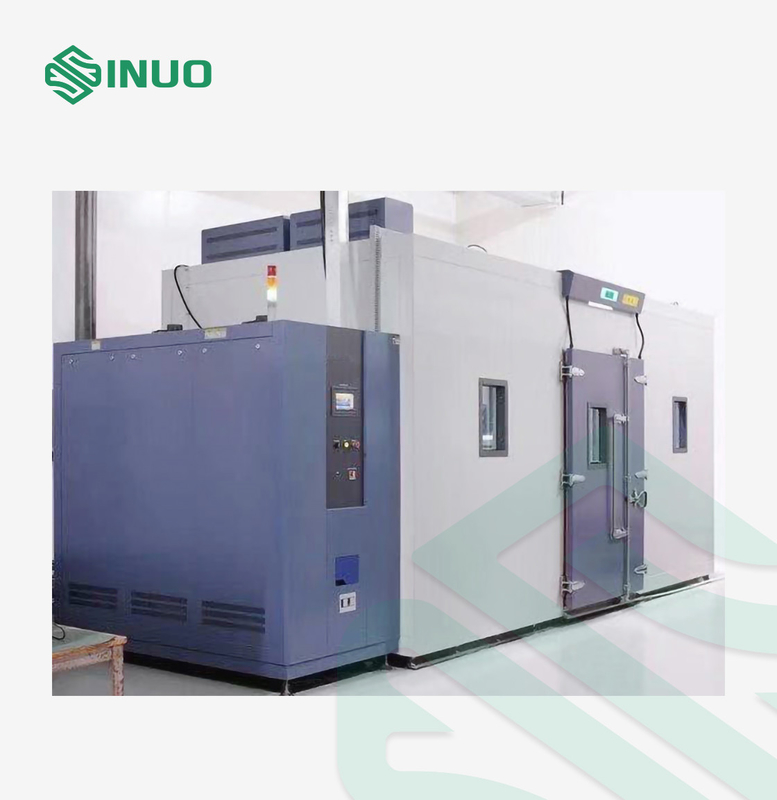

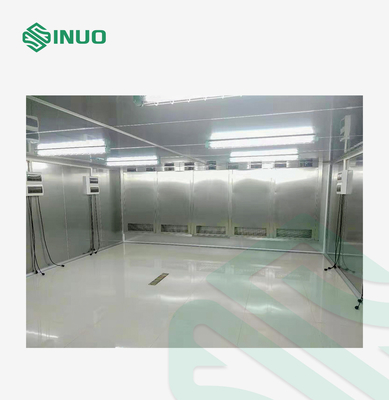

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt

Markenbezeichnung: Sinuo
Modellnummer: SN886-60m ³
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
Reihe IEC60068
Effektives Volumen:
60m ³
Temperaturspanne:
-50 ° ~ 80 ℃
Temperatur-Entschließung:
0.01℃
Feuchtebereich:
30 % ~ 98 % relative Luftfeuchtigkeit
Feuchtigkeitsauflösung:
0,01 RH
Anwärmdauer:
RT~80℃≤90min
Kühlzeit:
RT~-50℃≤130min
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
10 Sätze/Monat
Hervorheben:

Kontrollierte Kammer der Feuchtigkeit der Temperatur 4KW

,

kontrollierte Kammer der Feuchtigkeit der Temperatur 60m3

,

Luftfeuchteregelung der Klimakammer IEC60068

Beschreibung des Produkts





60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt



Eingewilligte Standards u. Klauseln


IEC60068-2-78: 2012 „Klimageprüft-teil 2-78: Test-Test-Fahrerhaus: Feuchte Hitze, ausgeglichene Lage, IDT“



IEC60068-2-30: 2005 „Klimageprüft-teil 2-30: Test-Test-DB: Feuchte Hitze, zyklisch (Zyklus 12h+12h), IDT“



IEC60068-2-2: 2007 „Klimageprüft-teil 2-1: Tests prüfen B-trockene Hitze, IDT“



IEC60068-2-1: 2007 „Klimageprüft-teil 2-1: Test-Test A: Kalt, IDT“



Ausrüstungs-Überblick


Diese Testkammer der Besucher ohne Voranmeldung simuliert die veränderbare Umwelt der Temperatur und der Feuchtigkeit für die Produkte oder die Materialien. Sie ist im Anpassungsfähigkeitstest von elektrischem, Elektronik, Instrument und Meter und andere Produktteile unter Hochs und Tiefs-Temperatur und feuchter Umwelt während der Lagerung, des Transportes und der Verwendung weitverbreitet, die Temperaturanpassungsfähigkeit der oben genannten Produkte oder der Materialien zur Hochs und Tiefs-Temperatur und zur feuchten Umwelt, besonders für Produktelektrifizierungsänderungen in der Leistung und in den mechanischen Eigenschaften zu bestimmen.



Technische Parameter


Name 1.Product Constant Temperature- und Feuchtigkeits-Test-Kammer der Besucher ohne Voranmeldung
Modus SN886-60m3
Anweisungen 2.Applicable
2.1. Anwendbare Strecke Diese Ausrüstung ist für Klimasimulationszuverlässigkeitsprüfungen von verschiedenen elektrischen und elektronischen Produkten und von anderen Produkten, Teile und Materialien, wie konstante Hochs und Tiefs-Temperatur, allmähliche Änderung und Zyklustests passend.
2.2. Sicherheitstestbeschränkungen

A) Test und Lagerung von Proben von brennbaren, explosiven und flüchtigen Substanzen

B) Test von Proben der ätzenden Substanz, Test und Lagerung von biologischen Proben

C) Test und Lagerung von starken elektromagnetischen Emissionsquellproben

3.Volume und Größe
3.1. Effektives Volumen 60m ³
3.2. Innere Kastengröße W5000 Millimeter *D4000mm*H3000 Millimeter
3.3. Überkartongröße

Über W5700 mm*D5000 mm*H3200 Millimeter (ausschließlich der Einheitsgröße)

Anzeige: Beziehen Sie bitte sich den auf abschließenden Entwurf und bestätigen Sie die drei Ansichten für die Außenmaße

4.Performance
4.1. Kühlverfahren Wasserkühlung
4.2. Temperaturspanne -50°~ 80℃
4.3. Feuchtebereich 30%-98%RH
4.4. Temperatur/humidity-Schwankung ±2℃/±2.0%RH
4.5. Temperaturentschließungsgenauigkeit 0.01℃
4.6. Feuchtigkeitsentschließungsgenauigkeit 0.01RH
4.7. Temperatureinheitlichkeit ≤2℃
4.8. Feuchtigkeitseinheitlichkeit < 75="">75%RH±5%RH
4.9. Anwärmdauer RT~80℃≤90min
4.10. Kühlzeit RT~-50℃≤130min
4.11. Temperaturanstieg und Fall übertreiben ≤±1℃
4.12. Lastssituation 4KW (Erzeugungskapazität Hitze der Probe)
4.14. Prüfnormen

IEC60068-2-1: 2007 „Klimageprüft-teil 2-1: Test-Test A: Kalt, IDT“

IEC60068-2-2: 2007 „Klimageprüft-teil 2-1: Tests prüfen B-trockene Hitze, IDT“

IEC60068-2-78: 2012 „Klimageprüft-teil 2-78: Test-Test-Fahrerhaus: Feuchte Hitze, ausgeglichene Lage, IDT“

IEC60068-2-30: 2005 „Klimageprüft-teil 2-30: Test-Test-DB: Feuchte Hitze, zyklisch (Zyklus 12h+12h), IDT“

4.15. Schematisches Diagramm der Temperatur und der Feuchtigkeit

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 0

PS: Standardfeuchtigkeit 20%~95%HR

5.Structure und Material
5,1 Überkartonmaterial Adopt brachte Kälte und heiße nicht-statische Nano-backenfarbe der Stahlplatte voran
5.2. Inneres Kastenmaterial Platte des Edelstahls SUS304
5.3. Wärmedämmungsmaterialien Hohe Temperatur und feuerbeständiger steifer Polyurethanschaum
5.4. Türrahmendichtungsband Silikonkautschukdichtungsband
5.5. Kammertür Doppeltüren öffnen äußeres, werden der Türrahmen und der Rand der Türplatte mit elektrischen Heizgeräten und Sammelabzugsgraben ausgerüstet
5.6. Elektrisches erhitzendes Glasbeobachtungsfenster

Quantität: 2

Standort: Auf der Tür des Testraumes (oder des Platzes gekennzeichnet vom Kunden)

Form: 3-lagiges Vakuum verstärkte Glas mit eingebautem dunsthemmendem Heizelement

5.7. Beleuchtung Temperaturbeständige explosionssichere Energiesparlampe der Hochs und Tiefs
5.8. Druckreglerhafen Alle Aluminiumlegierung mit Antischweisslinie 4 Sätze von selbstrückstellenden Druckfenstern
5.9. Belastung Laborlast: 1000KG
5.10. Beispielloch

Ein Loch mit einem Durchmesser von φ100mm auf der linken Seitenkammerwand und mit einem Gummiisolierungsstecker und einem Gummibelag gleichzeitig ausgerüstet.

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 1

5.11. Rutschfester Boden

Der Boden nimmt einen rutschfesten Entwurf 4.0mm Edelstahls an, um Personal an verletzt werden während der internen Operationen zu hindern.

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 2

5,12 Entwässerung

Der Boden ist mit einem Entwässerungsbehälter entworfen,



und die Testkammer hat kein Wasser nach innen nach dem Ende der hoher Temperatur und des Feuchtigkeitstests

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 3

5,13-Fuß-Schale

Die Fußschale des elektrischen Kastens nimmt Kieselgelauflage an, um Schock zu absorbieren und das Kompressor- und Kupferrohrschweißen zu schützen

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 4

5.15. Geräusche der ganzen Maschine ≦80dB
6. Klimaanlage
6.1. Methode der konstanten Temperatur Nehmen Sie kalte Balancenmethode an
6.2. Funktionsprinzip der Energieeinsparung

Herkömmliche konstante Feuchtigkeitsmethode: Wenn die tatsächliche Temperatur die gesetzte Temperatur erreicht, bleibt die Kälteleistung des Kompressors unverändert, und die Heizmethode wird angewendet, um die Kälteleistung des Kompressors auszugleichen, Temperaturausgleich im Kasten zu erzielen.

Kalte Balancenmethode: Wenn die tatsächliche Temperatur den Sollwert erreicht, wird der kalte Magnetventilertrag durch den Prüfer PID gesteuert, und die Temperatur im Kasten wird durch den kontrollierten abkühlenden Ertrag balanciert. Verglichen mit der herkömmlichen konstanten Feuchtigkeitsmethode, wird die Wärmeabgabe verringert, um die ganze Einheit zu machen, die mit der herkömmlichen Methode verglichen wird, die Ausrüstung kann energiesparendes 40% erzielen

6.3. Luftkühlungsmethode Kaskadenkompressorabkühlung
6.4. Verteilender Motor Niederspannungs-Induktions-Motor Taiwans Tatung
6.5. Sensor

Mit Temperatur- und umidity Maß-Sensor und -prüfer

Widerstand-Sensor des Platins PT100

6.6. Windrad verteilender Fan der Multi-Flügeltrommel der zentrifuge, temperaturbeständiges Aluminiumlegierungsblatt der Hochs und Tiefs
System 7.Refrigerating
7.1. Kühlverfahren Ursprüngliche importierte stille Art der Kaskade, hohe Leistungsfähigkeit und energiesparender Kompressor
7.2. Kompressor

Vorlage importierte deutschen halbhermetischen Kompressor Bitzer.

2 Sätze Kompressoren 10HP

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 5



7.3. Kühlmittel

Umweltschutz HFC404A (Honeywell) des Nicht-Fluors und Du Pont R23 Kühlmittel

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 6

7.4. Kondensator

Hoch-Leistungsfähigkeits-Oberteil und Rohrart (Wasserkühlung)

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 7





Ausgerüstet mit abkühlendem Wasserturm (weithin bekannte Marke) und Rohrleitung

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 8





7.5. Verdampfer

Hoch-Leistungsfähigkeits-Mehrfachflossenverdampfer mit der hydrophilen Membran (verdickte Flosse)

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 9

7.6. Separator

Emerson Aw

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 10

7.7. Expansionsventil

Thermische Expansions-Ventil Danfoss

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 11

7.8. Magnetventil

Japan Saginomiya und Danfoss

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 12

7.9. Andere Zusätze

Alle hochwertigen Produkte der ersten internationalen Marke (dargestellt auf dem Recht: Filter trocknen)

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 13

7.10. Feuchtigkeitsentzug

Durch die Kühlanlage einfrieren und die Feuchtigkeit entziehend (die Luft in den Kastendurchläufen durch den Verdampfer unter der Taupunkttemperatur und Wasser wird herbeigeführt).

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 14

*Choose Verdampferflossen mit hydrophiler Membranbehandlung, bessere Feuchtigkeitsentzugleistung, weil die Wasserspannung der Aluminiumflossen der hydrophilen Membran klein ist, die Wassertröpfchen von der Luftkondensation sind einfach, weg zu gleiten, und es ist nicht einfach, hemmende Wasserbrücken im Flossenabstand zu produzieren. Die Feuchtigkeitsentzug-Leistungsfähigkeit dadurch erheblich verbessern!

8. Heizungs- und Befeuchtungssystem
8.1. Heizmethode Elektrische Heizung
8.2. Dampfversorgungsmethode Offene Direkteinspritzung, das Innere des Generators wird direkt an die Testkammer angeschlossen und hält den internen Druck nah an null
8.3. Heizungsrohr

Der gerippten wird elektrisches Heizungsrohr Nickelchromlegierung des Edelstahls, Heizungsrohr Antilux-Adhäsionsentwurf, Heizungsverbindung, hitzebeständiger Draht benutzt, wird die Heizung in den Heizluftluftkanal auf die Oberseite des Kastens gelegt, und feuerbeständig und Isoliermaterialien werden um ihn hinzugefügt

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 15

8.4. Befeuchtungsrohr

A) Der Befeuchtungszylinder (Kesselmethode) wird für Befeuchtung benutzt, die schneller als die traditionelle Oberflächenbefeuchtung (Wasserkastenart) ist und höhere Regelgenauigkeit hat.

Im Kasten

Zu säubern nicht produziert Verunreinigungsverschmutzung wie Skala, hat gute Niedrigfeuchtigkeitsleistung, und ist einfach.

B) Das Befeuchtungsrohr nimmt alles nahtlose Gehäuse aus rostfreiem Stahl an, ist der Isolationswiderstand größer als 50MΩ und hat einen Trockenbrandverhinderungsprüfer

C) Der Befeuchtungszylinder wird vom Edelstahl hergestellt und ein Wasserspiegel-Beobachtungsfenster hat.

D) Niedrige Temperatur mit trockener Luft

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 16

8.5. Steuermethode

Berührungsfreie Steuerung das Ausgangssignal des Prüfers erzielt hohe Präzision durch SSR-Halbleiterrelais

Berührungsfreie Schaltersteuerung

8.6. Befeuchtungskessel Installiert innerhalb des Maschinenraumes
8.7. BefeuchtungsWasserbehandlung Ausgerüstet mit einem engagierten Enthärtungsgerät, das Verunreinigungen im Wasser (1 Satz des reinen Wasserrecovery-system-Gerätes, mit dem Aktivkohlefilter, zum von Wasserverunreinigungen zu filtern) effektiv entfernen kann.
System 9.Control
9.1. Prüfer Der Prüfer hat englische Anzeige, Eigendiagnosefunktion, fordert die Fehlerursache und die Behandlungsmethode auf, und Aufzeichnungen prüfen Daten und Prozess
9.2. Dialogschnittstelle Industrieller Steuerarchitektur-Touch Screen LCD-Farbbildschirm, englischer MenüDialogbetrieb
9.3. Einstellung von Genauigkeit Temperatur 0.1℃, Zeit 0,1 Minuten, Feuchtigkeit 1%RH
9.4. Temperaturinput Hoch-Präzisions-Sensor
9.5. Feuchtigkeitsinput elektrostatischer Kapazitanzfeuchtigkeitssensor der Hoch-Präzision
9.6. Steuermethode Pid-Steuerung
9.7. Betriebsart Programmbetriebsart, Betriebsart des festen Wertes, TIMING-Startbetriebsart
9.8. Systemkapazität 1000 Gruppen Segmente programs*100 pro Gruppe (1000mal können separat Rad gefahren werden), die Anzahl von den Segmenten, die durch jede Gruppe Programme gefordert werden, können willkürlich geteilt werden, und jede Gruppe Programme kann frei miteinander verbunden werden
9.9. TestDatenanzeige Gesetzte Temperatur, gemessene Temperatur, Gesamtbetriebszeit, Segmentbetriebszeit, restliche Zeit des Segments, Heizungsstatus, Kalenderzeit, etc.
9.10. Eingebaute PLC-Funktion Es kann jedes Durchführungsteil direkt Antrieb, und die logische Verknüpfung wird durch PLC-Software abgeschlossen
9.11. Automatische Auswahl von KühlschrankArbeitsbedingungen Entsprechend verschiedenen Testbedingungen wählen Sie automatisch den Arbeitszustand des Kühlschranks vor
9.12. Kommunikationsschnittstelle Ausgerüstet mit Schnittstelle RS485, kann es an einen externen Computer für Ferntemperaturüberwachung angeschlossen werden, und es hat eine Ferndiagnosefunktion des Computers. Es kann die Operation der Ausrüstung, der Programme, der Anweisungen und der Software durch das Inter- Netz justieren und überwachen.
10. Die Hauptkomponenten des Steuerstromkreises



Die Hauptkomponenten des Steuerstromkreises sind- alle hochwertige Marken

60m ³ Weg in der Temperatur-Feuchtigkeit, die Klimatest-Kammer radfährt 17





11. Sicherheitsschutzfunktion

1. Testprodukt-Übertemperaturschutz (Unabhängiger)

2. Ohne Absicherungsschalter

3. Heizungsübertemperaturschutzschalter

4. Der Kompressor wird überbelastet und überhitzt

5. Kompressorhoch- und Unterdruckschutz

6. Systemüberstrom-Schutzgerät

7. Die Prüfereigendiagnosen die Störung und die Anzeigen es

8. Kühlwasserdruck ist zu niedriger Schutz

9. Durchsickernschutz, Kurzschlusssicherung, falscher Phasen-/Phasenverlustschutz, Fanüberlastschutz, unabhängig über Temperaturschutz, Wasserknappheitsschutz, Wasserschnittschutz, Operationsanzeichen, Ton und helle Warnung, automatisches Ausschalten nach Warnung, etc.

12. Nutzungsbedingungen

1. Umgebende Temperatur: -5℃~+28℃;

2. Relative Luftfeuchtigkeit: ≤85%RH;

3. Atmosphärendruck: 80kPa~106kPa

4. Keine starke Erschütterung herum

5. Ausrüstungsstromversorgung: (Anmerkung, dass die Teststromversorgung nicht enthalten ist)

5,1 schließen Sie an Stromversorgung 380V Wechselstrom (±10%), Dreiphasendraht + der Schutzerdeerdungsdraht an und Widerstand ≤ 4Ω erden;

5,2 Gesamtleistung: über 30KW

5,3 maximaler Arbeitsstrom: über 70A
