Wasser-Eintritt-Testgerät
Created with Pixso.

Iecs 60529 Feuchtigkeits-Kammer des Wasser-Spray-Eintritt-Schutz-Testgerät-IPX1 IPX6

Iecs 60529 Feuchtigkeits-Kammer des Wasser-Spray-Eintritt-Schutz-Testgerät-IPX1 IPX6

Markenbezeichnung: Sinuo
Modellnummer: SN4419
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 SÄTZE/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
Iec 60529
IP-Code:
IPX1/2/3/4/5/6
Innere Größe der Kammer:
WDH=900×900mm×1050mm
Vertikaler Tropfenfänger-Bereich:
WD=600×600mm
Oszillierende Rohr-Größe:
R400mm oder R200mm
Wasser-Herausströmenrichtung:
Horizontal
Manometer:
0~0.25MPa
Testdauer:
Minute 0.01S~99.9
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
30 SÄTZE/Monat
Hervorheben:

evse Eintrittschutz-Testgerät

,

ipx9k-ev Eintrittschutz-Testgerät

,

evse Wasser-Spraytestkammer

Beschreibung des Produkts





Iec 60529 IPX1 zu Eintritt-Feuchtigkeits-Prüfungskammer des Wasser-IPX6



Eingewilligte Standards u. Klauseln




IEC60529: 2013 „Grade an Schutz geboten von der Einschließung (IP-Code)“ IPX1, IPX2, IPX3, IPX4, IPX5 u. IPX6



Ausrüstungs-Überblick


Gebrauchs-Umwelt:

Stromversorgung: AC220V±5%/50Hz, 10KVA oder lokale Stromversorgungsanforderungen des Matchkunden.

Gebrauchsplatz: Temperatur 15-35 ° C, relative Luftfeuchtigkeit 25%-75%, Atmosphärendruck 86 | 106kpa (860 mbar -1060 mbar), sollte mit Beleuchtung und wasserdichter Durchsickernschalter (oder Sockel) dort ausgerüstet werden, der Boden muss flach sein, und die Wasseraufnahmen- und -entwässerungsfunktion sollte gut sein.

Wasserquelle: Trinkwasser oder Leitungswasser ohne die Verunreinigungen, ausgerüstet mit Wasserreinigungsfilter.



Proben und Beschränkungen: Elektrische und elektronische Produkte, Automobile, Motorradteile, Haushaltsgeräte, Kommunikationsprodukte, Beleuchtung und Signalgeräte im Freien, etc.

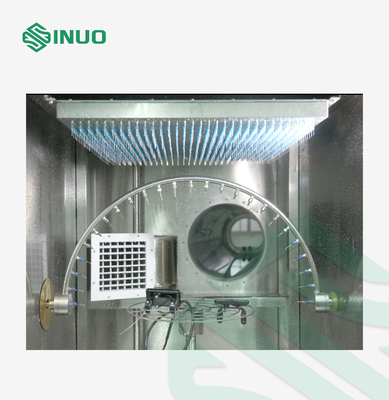

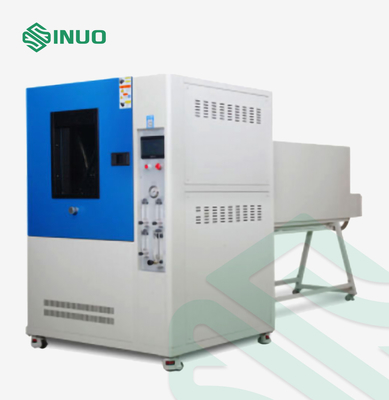

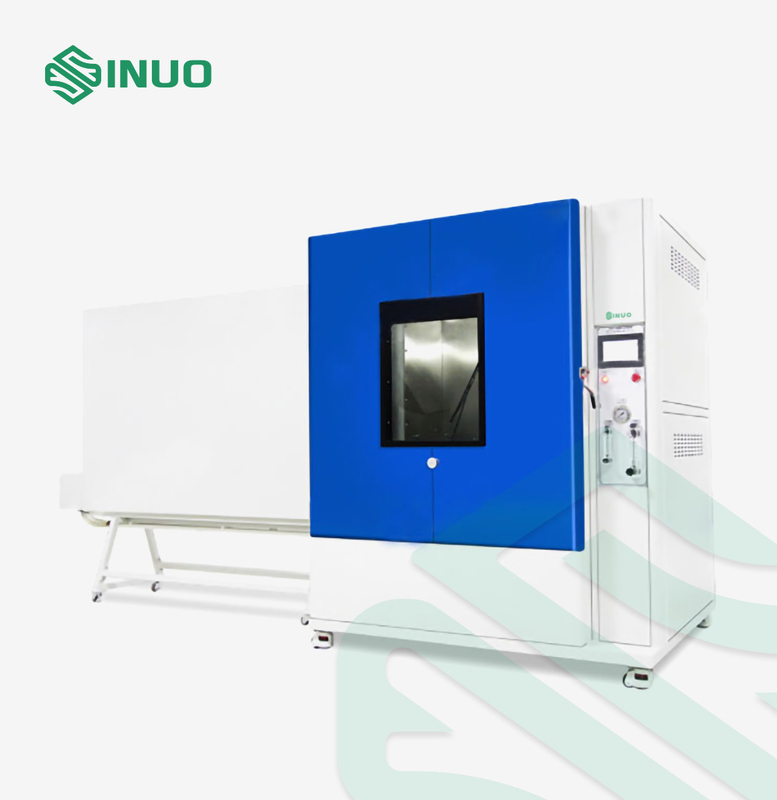

Struktur: Das Testgerät besteht Fahrgestellen, einem vertikalen Tropfenfängermechanismus, einem oszillierenden Rohrwassersprühmechanismus, einem Herausströmenmechanismus des Wassers, einem Tunnel, einem elektrischen Schaltschrank und aus einer Drehscheibe. Der vertikale Tropfenfängermechanismus wird auf die Oberseite der inneren Kammer angebracht. Der oszillierende Mechanismus ist mitten in der inneren Kammer, zwei Enden werden geregelt auf den Seitenwänden der inneren Kammer installiert. Der Herausströmenmechanismus des Wassers wird ist in der linken Seite und an innere Kammer durch den langen Tunnel angeschlossen, die den Abstand zwischen der Düse und der Probe sicherstellen. Die Probe wird auf die Drehscheibe gesetzt, wird die Drehscheibe zum Drehen durch den Motor verursacht, der mit einer Umdrehungsgeschwindigkeit von 1r/min für Prüfung IPX1~IPX6 fährt, um die Einschließung vom in allen Richtungen gespritzt zu werden Exemplar zu machen, oder sprühte von allen durchführbaren Richtungen; und die Höhe der Drehscheibe kann manuell adjuted, um den Testabstand von der Nadel an die Probe anzupassen. Dieses ganze System wird mit einem Wasserfiltrations-Reinigungsgerät ausgerüstet, um Splintlochblockierung zu verhindern. Und das Testsystem nimmt die Kammerart Struktur an.



Anwendung:



Zu die schützende Leistung der Einschließung für Komponenten von elektronischen und elektrischen Produkten, von Automobilen, von Motorradteilen, von Haushaltsgeräten, von Dichtungen und von Lampen darunter überprüfen:

Wasserbratenfett am Grad IPX1 und IPX2

Wasser, das am Grad IPX3 und IPX4 sprüht und spritzt.

Wasserstrahlen am Grad IPX5 und IPX6



Prinzip: Garantieren Sie, dass die Wassernase, der Wasserspray oder die Wasserstrahlgeschwindigkeit den Standard erforderlichen Wert erreichen, indem sie den Wasserversorgungsstrom steuern, und erzielen Sie gleichwertigen Druck, indem Sie die Tiefe der Probe steuern, die im Wasser, eine einheitliche Wasserführung oder einen Druck über dem ganzen Bereich der Einschließung zu produzieren untergetaucht wird.



Technische Parameter


1. Vertikaler Tropfenfängermechanismus
Tropfenfänger-Bereich WD=600×600mm, andere Größen kann besonders angefertigt werden
Tropfenfänger-Höhe 200mm Abstand der Nadel zur Probe wird erzielt, indem man die Höhe der Drehscheibe justiert oder das Exemplar anhebt

Tropfenfänger-Geschwindigkeit

(Wasserstrom)

1+0.5 0mm/min oder 3+0.5 0mm/min justierbar
Nadel-Splintloch-Öffnung Φ0.4mm
Tropfenfänger-Loch-Abstand 20mmx20mm
Tropfenfänger-Kasten-Position Gefunden an der Spitze der inneren Kammer, repariert
2. oszillierender Rohrwassersprühmechanismus
Oszillierendes Rohr R400, R200 ist optional, gemacht vom Edelstahl
Nadel-Splintloch-Öffnung Φ0.4mm
Sprühen Sie Loch-Verteilung

IPX3: über einem Bogen entweder der Seite 60° des Mittelpunkts (120°)

IPX4: über dem ganzen 180° des Halbrundes

Lochabstand: 50mm

Schaltung IPX3/4 Schaltung durch das Ändern einiger Sacklochnadeln oder der Durchlochnadeln
Oszillierender Winkel IPX3: 120° (±60°); IPX4: 350° (±175°)
Oszillierende Geschwindigkeit

IPX3: 4s /cycle (2×120°);

IPX4: 12s /cycle (2×350°);

Wasserstrom 1-10L/min justierbar
3. Herausströmenmechanismus des Wassers
Wasser-Herausströmenrichtung Horizontal

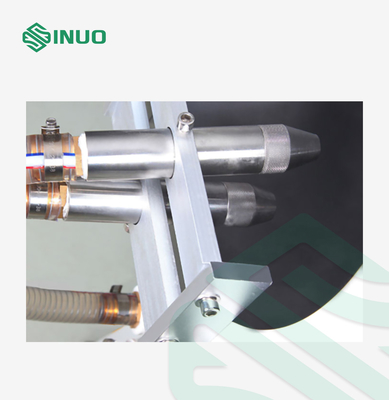

Düsen-Innendurchmesser IPX5: Ф6.3mm; IPX6: Ф12.5mm
Geburtenrate IPX5: 12.5±0.625L/min; IPX6: 100±5 l/min, Strömungsmesser ist justierbarer durchgehender Rotadurchflussmesser manuell
Abstand von Düse zu Einschließungs-Oberfläche 2.8m ((der Abstand von der Düse zur Mitteloberfläche der Drehscheibe, Standard erfordert 2,5-3M)
Düsen-örtlich festgelegte Methode Mechanische Festlegung
4. General
Manometer 0~0.25MPa, kann Anzeige sein
Testdauer Minute 0.01S~99.9, kann eingestellt werden
Drehscheibe Durchmesser: Φ400mm; Umdrehungsgeschwindigkeit: 1r/min, kann in 4 Winkeln, die Hubhöhe pausieren: 350-600mm, capactity tragend: ≤50kgs
Kammer-Material Innere Kammer und Tunnel werden vom Edelstahl hergestellt
Wasser-Zirkulations-System Der Test wird in der Kammer, die Ausrüstung hat a bilt-im Wasserbehälter, der Wasserkanister wird aufbereitet verarbeitet. Und die innere Kammer hat ein Wasser, das Gerät, das Testwasser sammelt, wird gesammelt automatisch in den Wasserbehälter durch die Fahrgestelle. Der Wassereinlaß kann durch das Schwimmerventil im Wasserbehälter automatisch gesteuert werden, das System kann Hochs und Tiefs-Wasserspiegel-Warnungsentdeckungswarnungen heraus geben, die effektiv verhindern können, dass die Pumpe schädigendes Wasserknappheit trocknen soll. Auch es gibt ein Reinigungsfiltergerät in der Wassereinlassposition.
Sicherheits-Schutz Phasenfolgeschutz, Durchsickernschutz, Wasserknappheitsschutz, anormaler Schutz.
