Eintritt-Schutz-Test-System des Wasser-Eintritt-Testgerät-IPX1 IPX8

Iec 60529 IPX1 zum Schutz IPX8 gegen Wasser-Eintritt-Test-System

Eingewilligte Standards u. Klauseln

Iec-60529:2013 „Grad des Schutzes bereitgestellt von der Einschließung (IP-Code)“ IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8

Ausrüstungs-Überblick

Proben und Beschränkungen: Elektrische und elektronische Produkte, Automobile, Motorradteile, Haushaltsgeräte, Kommunikationsprodukte, Beleuchtung und Signalgeräte im Freien, etc.

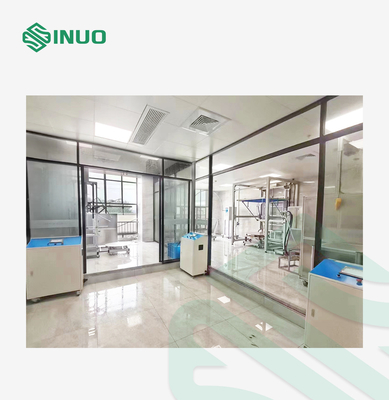

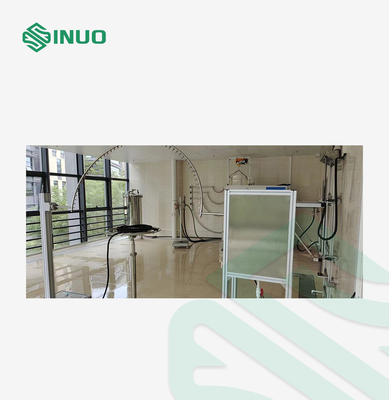

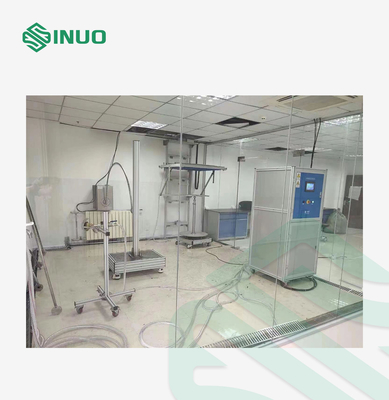

Struktur: Das Testgerät besteht einem Tropfenfängermechanismus, einem oszillierenden Mechanismus, einem Wasserstrahlmechanismus, einem Tauchtank, einem elektrischen Schaltschrank und aus einer Drehscheibe. Die Klammer des Tropfenfängerkastens ist Wandbehang und mit Antitropfenfunktion, die kontrolliertes durch Motor automatisch anheben kann. Ein Ende des oszillierenden Mechanismus wird an der Wand angebracht, und das andere Ende des oszillierenden Mechanismus wird auf der Bodenunterstützung, das Rohr wird veranlaßt zu oszillieren geregelt, indem man Bewegungsfährt. Die Düse wird auf der Bodenstandunterstützung geregelt. Der Wasserbehälter und elektrische das Steuerteil werden, das Beispielkorbanheben angetrieben durch elektrische Hebemaschine integriert. Die Umdrehungsgeschwindigkeit der Drehscheibe ist justierbar, verwendet für Test IPX1 ~IPX6 und kann gekipptes 15° sein, verwendet für Test IPX2. Das Testgerät wird mit einem Wasserfilterreinigungsgerät ausgerüstet, um Splintlochblockierung zu verhindern. Dieses ganze System nimmt offene Art Struktur an.

Anwendung:

Zu die schützende Leistung der Einschließung für die elektronischen und elektrischen Produkte, die Automobile, die Motorradteile, die Haushaltsgeräte, die Dichtungen und die Lampen darunter überprüfen:

Wasserbratenfett am Grad IPX1 und IPX2

Wasser, das am Grad IPX3 und IPX4 sprüht und spritzt.

Wasserstrahlen am Grad IPX5 und IPX6

Vorübergehende Immersion im Wasser am Grad IPX7

Ununterbrochene Immersion im Wasser am Grad IPX8

Prinzip: Garantieren Sie, dass die Wassernase, der Wasserspray oder die Wasserstrahlgeschwindigkeit den Standard erforderlichen Wert erreichen, indem sie den Wasserversorgungsstrom steuern, und erzielen Sie gleichwertigen Druck, indem Sie die Tiefe der Probe steuern, die im Wasser, eine einheitliche Wasserführung oder einen Druck über dem ganzen Bereich der Einschließung zu produzieren untergetaucht wird.

Gebrauchs-Umwelt:

Stromversorgung: AC380V±5%/50Hz, 15KVA oder lokale Stromversorgungsanforderungen des Matchkunden.

Gebrauchsplatz: Temperatur 15-35 ° C, relative Luftfeuchtigkeit 25%-75%, Atmosphärendruck 86 | 106kpa (860 mbar -1060 mbar), sollte mit Beleuchtung und wasserdichter Durchsickernschalter (oder Sockel) dort ausgerüstet werden, der Boden muss flach sein, und die Wasseraufnahmen- und -entwässerungsfunktion sollte gut sein.

Wasserquelle: Trinkwasser oder Leitungswasser ohne die Verunreinigungen, ausgerüstet mit Wasserreinigungsfilter.

Technische Parameter

1. Elektrischer Schaltschrank u. Wasser-Tauchtank
Elektrischer Schaltschrank	Flussentdeckung: elektronisches Strömungsmesser-Flusssignalfeedback Flusseinstellung: Eingestellt auf den Touch Screen Prüfer: Mitsubishi PLC Menschliche Maschinenschnittstelle: 7 Zoll, Farbtouch Screen Kontrollfunktion: konstante gegenwärtige Wasserversorgung, konstante DruckWasserversorgung, vertikale Tropfenfängerregensteuerung, osillating Regensteuerung, Wasserspray und Jet-Steuerung, ununterbrochene Immersionssteuerung, Drehscheibenrotationssteuerung, Testzeitsteuerung, etc. Schutzfunktion: Durchsickernschutz, Überlastschutz, Kurzschlusssicherung
Einsatzbereich	Wasserversorgung und Steuerung für IPX1-6 Test, vorübergehender Test der Immersion IPX7, ununterbrochener Immersionstest IPX
Wasserversorgungs-Methode	Wasserversorgung des konstanten Flusses, konstante DruckWasserversorgung
Wasserversorgungs-Steuerprozeß	Der elektronische Strömungsmesser und digitale der Manometermonitor die gegenwärtigen Werte in der Realzeit, nachdem Benutzer die Fluss- und Druckwerte auf dem Touch Screen einstellt, die Daten wird in den PLC durch Datenkonvertierung gelesen, und dann wird die Wasserpumpengeschwindigkeit durch den Frequenzumsetzer justiert. Das System hat zwei Kanäle Wasserversorgung: eine große Flussniederlassung und eine kleine Flussniederlassung.
Große Fluss-Niederlassung	◆Zugetroffen auf starken Wasserstrahltest IPX5/6 ◆Flussstrecke: 10-100L/min ◆Flussgenauigkeit: ±0.5L/min ◆Strömungsmesser: Turbinenströmungsmesser ◆Wasserpumpe: Edelstahlkreiselpumpe
Kleine Fluss-Niederlassung	◆Zugetroffen auf Spraytest des Wassers IPX1/2/3/4 ◆Flussstrecke: 1-10L/min ◆Flussgenauigkeit: ±0.5L/min ◆Strömungsmesser: kleines Turbinenströmungsmesser ◆Wasserpumpe: zentrifugale Wasserpumpe des Edelstahls ◆Druckstrecke: 0.1-3Kg/cm2 ◆Druckanzeige: Digitalanzeige, unter Verwendung des digitalen Manometers
Tauchtank/Wasserbehälter	◆Kann für Wasserversorgung des Tests IPX1-6 benutzt werden und des Tests der Immersion IPX7 u. IPX8 ◆Volumen: 500L ◆Behältergröße: W600mmXD600mmXH1400mm ◆Beobachtungsfenster: ausgeglichenes Glasfenster ◆Beobachtungsfenstergröße: W200mmXH1250mm ◆Tiefenmessgerät: Edelstahlskala ◆Skalenlänge: 1300mm, Entschließung 1mm ◆Aussteuerung: Schwimmerschalter + Überlaufrohr
Wasserversorgungs-Rohrleitung	Die Wasserversorgung des Systems wird auf jede Ausrüstung durch die PVC-Schläuche entsprechend dem Standortplan verteilt, separat gesteuert durch das elektromagnetische Wasserventil jeder Ausrüstung. Die Wasserversorgungsrohrleitung ist mit einem Abflussventil installiert. Nachdem der Test abgeschlossen ist, wird das Wasser in der Wasserleitung automatisch entfernt.
Filter	Edelstahlgehäuse, Feinfilterelement
Sicherheits-Schutz	Phasenfolgeschutz, Durchsickernschutz, Wasserknappheitsschutz, anormaler Schutz
2. Vertikale Kasten-Versuchseinrichtungen der Wassernase-IPX1/2
Tropfenfänger-Bereich	WD=1000×1000mm, andere Größen kann besonders angefertigt werden
Tropfenfänger-Höhe	200mm Abstand der Nadel zur Probe wird automatisch durch Infrarot-Sensor gemessen
Tropfenfänger-Geschwindigkeit/Wasserstrom	1+0.5 0mm/min oder 3+0.5 0mm/min, die schaltbar ist, Niederschlag ist digitalgesteuert
Nadel-Splintloch-Öffnung	Φ0.4mm
Tropfenfänger-Loch-Abstand	20mm×20mm
Tropfenfänger-Kasten-Anheben	Angetrieben durch Motor, stellt justierbarer von 1100-1800 Millimeter, Schraubenführer das glatte Anheben und selbstsicherndes sicher
Test-Zeit	0-99.9min, kann eingestellt werden

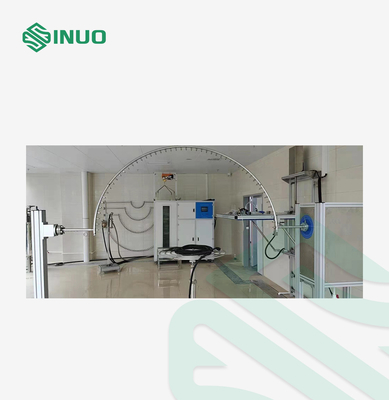

3. Oszillierende Wasser-Spray-Versuchseinrichtungen der Rohr-IPX3/4
Oszillierender Rohr-Radius	R200, R400, R600, R800, R1000, R1200, R1400, R1600mm sind optional, gemacht vom Edelstahl
Nadel-Splintloch-Öffnung	Φ0.4mm
Sprühen Sie Loch-Verteilung	IPX3: über einem Bogen entweder der Seite 60° des Mittelpunkts (120°) IPX4: über dem ganzen 180° des Halbrundes Lochabstand: 50mm
Schaltung IPX3/4	Schaltung durch das Ändern einiger Sacklochnadeln oder der Durchlochnadeln
Oszillierender Winkel	IPX3: 120° (±60°); IPX4: 350° (±175°)
Oszillierende Geschwindigkeit	IPX3: 4s /cycle (2×120°); IPX4: 12s /cycle (2×350°);
Wasserstrom	1-10L/min justierbar
Test-Zeit	Minute 0.01S~99.9, kann eingestellt werden
4. Handspray-Düse des wasser-IPX3/4
Parameter der Spray-Düse	Außendurchmesser: Ф102mm, kugelförmiger Durchmesser: SФ75.5mm, 1 Loch in der Mitte, 2 innere Kreise von 12 Löchern an der Neigung 30°, 4 äußere Kreise von 24 Löchern an der Neigung 15°, Löcher des Gesamt 121 Ф0.5mm, gemacht vom Messing.
Wasserstrom	10L/min±5%, Strömungsmesser ist manuell durch Rotadurchflussmesser justierbar, elektronisches Strömungsmesser kann optional sein
Druck	50~150Kpa, der Manometermessbereich: 0~0.25Mpa
Bewegliches Schild	Gemacht vom Aluminium, kann abnehmbar sein
Wasser-Sprührichtung	Der Wasserspritzwinkel kann justierbar sein, die Spraydüse IPX 3&4 teilt die gleiche Unterstützung mit Schlauchdüse IPX 5&6
Testdauer	Minute 0.01S~99.9, kann eingestellt werden
5. IPX5/6 Handwasser Jet Nozzle
Parameter der Schlauch-Düse	IPX5: Ф6.3mm; IPX6: Ф12.5mm
Wasserstrom	IPX5: 12.5±0.625L/min; IPX6: 100±5 l/min, Strömungsmesser ist justierbarer durchgehender Rotadurchflussmesser manuell, elektronisches Strömungsmesser kann optional sein
Abstand von Düse zu Einschließungs-Oberfläche	2.8m ((der Abstand von der Düse zur Mitteloberfläche der Drehscheibe, Standard erfordert 2,5-3M)
Wasser-Herausströmenrichtung	Der Wasserspritzwinkel kann justierbar sein
Düsen-örtlich festgelegte Methode	Die Schlauchdüse IPX 5&6 und Spraydüse IPX 3&4 werden auf der gleichen Unterstützung geregelt
Manometer	0~0.25MPa, kann angezeigt werden
Testdauer	0.01S~99.9min, kann eingestellt werden
6. Vorübergehende Kammer der Immersions-IPX7
Kammer-Größe u. Volumen	Innere Kammergröße: WDH=600*600mm*1400mm, 500L
Höchste Test-Wasser-Tiefe	1200mm, mit einer Skala, Entschließung der Skala: 1mm
Korb-Größe	Hängender Korb des Edelstahls: WD=500×500mm
Anhebende Steuerung	Gesteuert durch elektrische Hebemaschine
Testdauer	Manuell Steuerung
Beobachtungsfenster	Ausgeglichenes Glasfenster, Fenstergröße: W200mmXH1200mm
7. Ununterbrochener Behälter der Immersions-IPX8
Operations-Methode	Voreinstellungsparameter, automatische Druckregulierung, automatische Druckentlastung
Behälter-Größe	Innere Größe: Ф600×1200mm, Gesamt: WDH=800×980mm×1850mm
Wasser-Tiefen-Versuchsanlage	0-50 m
Luftdruck-entsprechender Einstellbereich	0-0.5MPa, kann durch Druck-Sensor, Genauigkeit automatisch justiert werden: 0.001MPa
Sicherheitsventil-Enddruck	0.55MPa
Testdauer	0-9999 Minute
8. Drehscheibe
Durchmesser	Φ600mm
Umdrehungsgeschwindigkeit	1r/min
Tragfähigkeit	≤50kg
Andere Eigenschaften	Imprägniern Sie, kann gekipptes 15°, mit anhebendem Stützrahmen sein
