Wasser-Eintritt-Testgerät
Created with Pixso.

IPX3 IPX6 IP-Testgerät-Spray-Düsen regnen Spray-Prüfeinrichtung

IPX3 IPX6 IP-Testgerät-Spray-Düsen regnen Spray-Prüfeinrichtung

Markenbezeichnung: Sinuo
Modellnummer: SN4415
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 SÄTZE/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
IEC 60529
IP-Code:
IPX3, IPX4, IPX5, IPX6
Wasserstrom IPX3 u. IPX4:
10L/min±5%
Wasserstrom IPX5 u. IPX6:
IPX5: 12.5±0.625L/min; IPX6: 100±5 l/min
Steuermethode:
PLC und Touch Screen
Drehscheiben-Durchmesser:
Φ600mm
Drehscheiben-Umdrehungsgeschwindigkeit:
1r/min
Drehscheiben-Tragfähigkeit:
≤50kgs
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
30 SÄTZE/Monat
Hervorheben:

Testgerät IP-IPX3

,

Testgerät IP-IPX4

,

Schlauchregen-Spraytestkammer der Düsen-IPX5

Beschreibung des Produkts





Düsen-Schlauch Iecs 60529 Spray-IPX3/4/5/6 versieht IP-Code-Testgerät mit einer Düse



Eingewilligte Standards u. Klauseln




IEC60529: 2013 „Grade an Schutz geboten von der Einschließung (IP-Code)“ IPX3, IPX4, IPX5 u. IPX6.



Ausrüstungs-Überblick


Gebrauchs-Umwelt:

Stromversorgung: AC380V±5%/50Hz, 5KVA oder lokale Stromversorgungsanforderungen des Matchkunden.

Gebrauchsplatz: Temperatur 15-35 ° C, relative Luftfeuchtigkeit 25%-75%, Atmosphärendruck 86 | 106kpa (860 mbar -1060 mbar), sollte mit Beleuchtung und wasserdichter Durchsickernschalter (oder Sockel) dort ausgerüstet werden, der Boden muss flach sein, und die Wasseraufnahmen- und -entwässerungsfunktion sollte gut sein.

Wasserquelle: Trinkwasser oder Leitungswasser ohne Verunreinigungen.



Proben und Beschränkungen: Elektrische und elektronische Produkte, Automobile, Motorradteile, Haushaltsgeräte, Kommunikationsprodukte, Beleuchtung und Signalgeräte im Freien, etc.

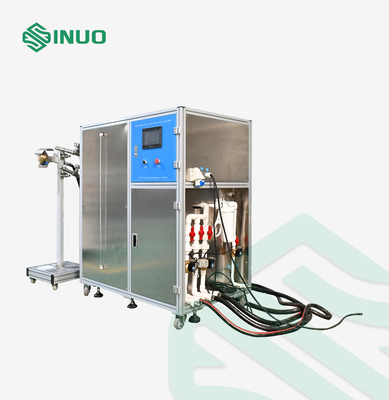

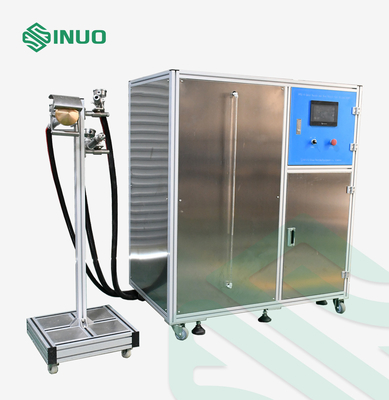

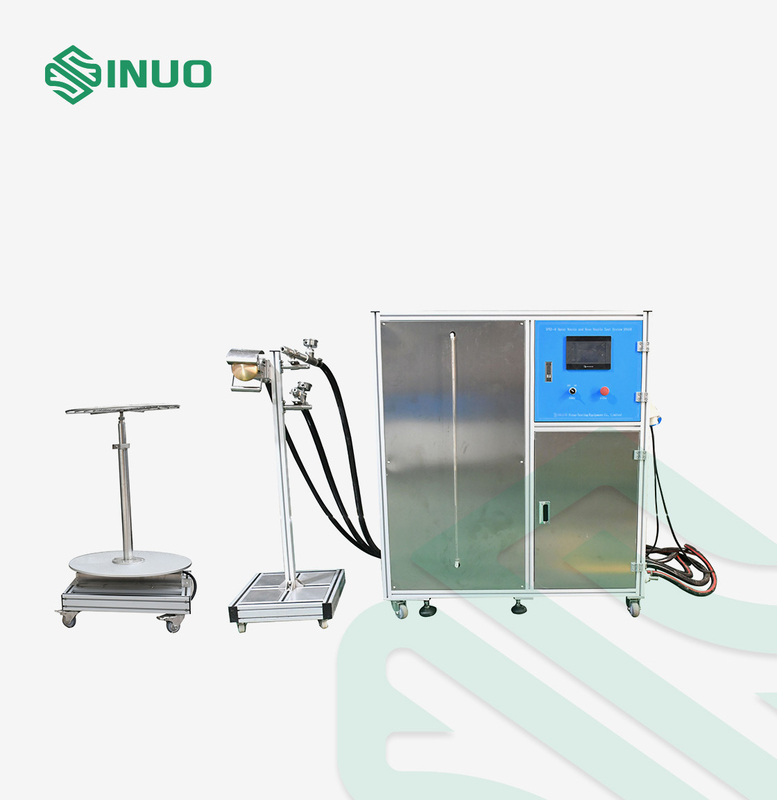

Struktur: Das Testgerät besteht einer Handspraydüse, einer Schlauchdüse, einer Unterstützung, Wasserbehälter ein elektrischer Schaltschrank und aus einer Drehscheibe. Die Düsen werden auf der Unterstützung geregelt, wird die Probe auf die Drehscheibe gesetzt, hat die Drehscheibe eine Umdrehungsgeschwindigkeit von 1r/min und seine Rotation angetrieben durch Motor, um die Einschließung vom in allen Richtungen gespritzt zu werden Exemplar zu machen, oder sprühte von allen durchführbaren Richtungen. Der Wasserbehälter und elektrische das Steuerteil interaged. Dieses ganze System nimmt offene Art Struktur an.



Anwendung: Zu die schützende Leistung der Einschließung für die elektronischen und elektrischen Produkte, die Automobile, die Motorradteile, die Haushaltsgeräte, die Dichtungen und die Lampen unter dem Wasser überprüfen, das am Grad IPX3 u. IPX4 und an den Wasserstrahlen am Grad IPX5 und IPX6 sprüht und spritzt.



Prinzip: Garantieren Sie, dass der Wasserspray und die Wasserstrahlgeschwindigkeit den Standard erforderlichen Wert erreichen, indem sie den Wasserversorgungsstrom steuern, die Einschließung vom in machen allen Richtungen gespritzt zu werden Exemplar, oder von allen durchführbaren Richtungen sprühten.



Technische Parameter

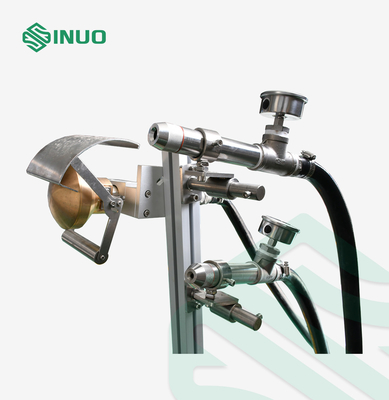

Düse des Spray-IPX3 u. IPX4
Parameter der Spray-Düse Außendurchmesser: Ф102mm, kugelförmiger Durchmesser: SФ75.5mm, 1 Loch in der Mitte, 2 innere Kreise von 12 Löchern an der Neigung 30°, 4 äußere Kreise von 24 Löchern an der Neigung 15°, Löcher des Gesamt 121 Ф0.5mm, gemacht vom Messing.
Wasserstrom 10L/min±5%, Strömungsmesser ist justierbarer durchgehender Rotadurchflussmesser, elektronisches Strömungsmesser ist optional
Druck 50~150Kpa, der Manometermessbereich: 0~0.25Mpa
Bewegliches Schild Gemacht vom Aluminium, kann abnehmbar sein
Wasser-Spray-Richtungen Der Winkel des Wassersprühens kann justiert werden
Düse des Schlauch-IPX5 u. IPX6
Parameter der Schlauch-Düse IPX5: Ф6.3mm; IPX6: Ф12.5mm
Geburtenrate IPX5: 12.5±0.625L/min; IPX6: 100±5 l/min, Strömungsmesser ist justierbarer durchgehender Rotadurchflussmesser, elektronisches Strömungsmesser ist optional
Abstand von Düse zu Einschließungs-Oberfläche 2.8m ((der Abstand von der Düse zur Mitteloberfläche der Drehscheibe, Standard erfordert 2,5-3M)
Wasser Jet Directions Der Winkel des Wasserherausströmens kann justiert werden
General
Steuerung u. Operation Intelligente Steuerung PLC und des Touch Screen
Düsen-örtlich festgelegte Methode Sprühen Sie Düse und Schlauchdüsen werden auf der Unterstützung geregelt
Manometer 0~0.25MPa, kann angezeigt werden
Testdauer Minute 0.01S~99.9, kann eingestellt werden
Drehscheibe Durchmesser: Φ600mm, Umdrehungsgeschwindigkeit: 1r/min, Tragfähigkeit: ≤50kgs
Wasserbehälter Dieses Testsystem nimmt offene Art Struktur, das Testwasser wird aufbereitet nicht an. Das Testsystem wird mit einem Wasserbehälter des Edelstahls ungefähr 500L ausgerüstet. Der Wasserbehälter wird mit einem Wasserspiegel-Schwimmerventil ausgerüstet, um den Wassereinlaß Steuerung und die Hochs und Tiefs-Wasserspiegel-Warnungsentdeckung, zum effektiv zu verhindern hat dass der Pumpe schädigendes Wasser trocknen soll. Der Wasserbehälter und elektrische das Steuerteil werden integriert.
Sicherheits-Schutz Phasenfolgeschutz, Durchsickernschutz, Wasserknappheitsschutz, anormaler Schutz.
