Wasser-Eintritt-Testgerät
Created with Pixso.

Wasser-Eintritt-Testgerät-Regen IPX1 IPX4 sprühen IP-Code-Test-Kammer Iec 60529

Wasser-Eintritt-Testgerät-Regen IPX1 IPX4 sprühen IP-Code-Test-Kammer Iec 60529

Markenbezeichnung: Sinuo
Modellnummer: SN4414
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 SÄTZE/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandte Standardzahl:
IEC 60529
Nadel-Splintloch-Öffnung:
0,4 mm
Bereich des Tropfenfänger-IPX1 u. IPX2:
WD=600×600mm
Höhe des Tropfenfänger-IPX1 u. IPX2:
200mm
IPX1 u. IPX2 tropfen Loch-Abstand:
20mm×20mm
Wasserstrom IPX3 u. IPX4:
IPX3: 4s /cycle (2×120°); IPX4: 12s /cycle (2×350°)
Oszillierender Rohr-Pendelwinkel:
IPX3: 120° (±60°); IPX4: 350° (±175°)
Oszillierende Rohr-Schwingen-Geschwindigkeit:
IPX3: 4s /cycle (2×120°); IPX4: 12s /cycle (2×350°)
Steuermethode:
PLC und Touch Screen
Stromversorgung:
AC380V±5%/50Hz, 15KVA
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
30 SÄTZE/Monat
Hervorheben:

Wasser-Eintritt-Testgerät IPX3 ipx4

,

Eintritt-Testgerät des Wasser-ipx4

,

Testgerät ipx4 Iecs 60529

Beschreibung des Produkts





Spray-Wasser-Eintritt IP-Code-Test-Kammer Iecs 60529 Regen-IPX1/2/3/4



Eingewilligte Standards u. Klauseln




IEC60529: 2013 „Grade an Schutz geboten von der Einschließung (IP-Code)“ IPX1, IPX2, IPX3, IPX4.



Ausrüstungs-Überblick


Gebrauchs-Umwelt:

Stromversorgung: AC380V±5%/50Hz, 15KVA oder lokale Stromversorgungsanforderungen des Matchkunden.

Gebrauchsplatz: Temperatur 15-35 ° C, relative Luftfeuchtigkeit 25%-75%, Atmosphärendruck 86 | 106kpa (860 mbar -1060 mbar), sollte mit Beleuchtung und wasserdichter Durchsickernschalter (oder Sockel) dort ausgerüstet werden, der Boden muss flach sein, und die Wasseraufnahmen- und -entwässerungsfunktion sollte gut sein.

Wasserquelle: Trinkwasser oder Leitungswasser ohne die Verunreinigungen, ausgerüstet mit Wasserreinigungsfilter.



Proben und Beschränkungen: Elektrische und elektronische Produkte, Automobile, Motorradteile, Haushaltsgeräte, Kommunikationsprodukte, Beleuchtung und Signalgeräte im Freien, etc.

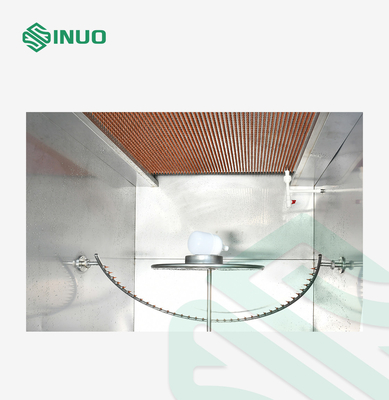

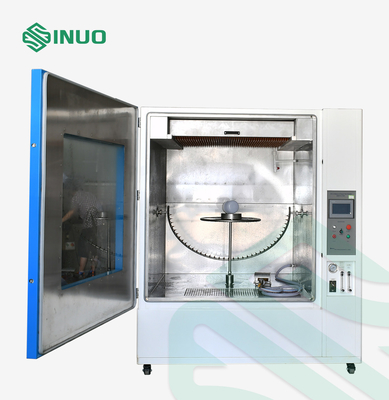

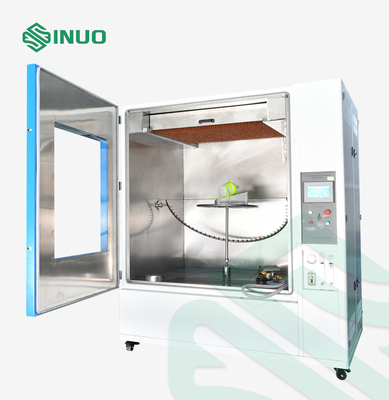

Struktur: Das Gerät wird aus einem Tropfenfängermechanismus, einem oszillierenden Mechanismus, einem elektrischen Schaltschrank und einer Drehscheibe verfasst. Der Tropfenfängerkasten wird an der Spitze der Kammer befestigt. Der oszillierende Mechanismus ist nach innen von der inneren Kammer installiert, und die linken und rechten Enden des oszillierenden Rohrs werden an der Seitenwand der inneren Kammer befestigt. Es gibt eine Drehscheibe, hat eine Umdrehungsgeschwindigkeit von 1r/min, verwendet für Test IPX1 ~IPX4; Wenn Auflageblock der Beispiel 15° für Test IPX2 benutzt ist; die Höhe der Drehscheibe kann manuell justiert werden und den Abstand 200mm von der Nadel an die Probe anpassen. Das Testgerät wird mit einem Wasserfilterreinigungsgerät ausgerüstet, um Splintlochblockierung zu verhindern. Dieses ganze System nimmt Kammerart Struktur an.



Anwendung: Zu die schützende Leistung der Einschließung für die elektronischen und elektrischen Produkte, die Automobile, die Motorradteile, die Haushaltsgeräte, die Dichtungen und die Lampen unter Wasserbratenfett am Grad IPX1 u. IPX2 überprüfen und Wasser, die am Grad IPX3 u. IPX4 sprüht und spritzt.

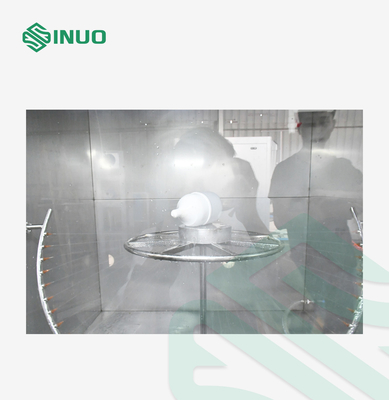

Prinzip: Garantieren Sie dass die tropfende Geschwindigkeit oder Sprühgeschwindigkeit erreicht den erforderlichen Standardwert, indem Sie den Wasserversorgungsstrom steuern, das Testgerät einheitliche Wasserführung über dem ganzen Bereich der Einschließung produzieren Tropfen einer (IPX1 und IPX2) oder die Einschließung vom in allen Richtungen gespritzt zu werden Exemplar machen kann, (IPX3 und IPX4).



Technische Parameter


Vertikaler Tropfenfänger IPX1 u. IPX2
Kammer-Größe

Innere Größe: WDH=900×900mm×1050mm

Äußere Größe: WDH=1350×1150mm×1750mm

Tropfenfänger-Bereich WD=600×600mm, andere Größen kann besonders angefertigt werden
Tropfenfänger-Höhe 200mm Abstand der Nadel zur Probe wird erzielt, indem man die Höhe der Drehscheibe justiert oder das Exemplar anhebt

Tropfenfänger-Geschwindigkeit

(Wasserstrom)

1+0.50mm/min oder 3+0.50mm/min justierbar
Nadel-Splintloch-Öffnung Φ0.4mm
Tropfenfänger-Loch-Abstand 20mmx20mm
Tropfenfänger-Kasten-Position Gefunden an der Spitze der inneren Kammer, repariert
Oszillierendes Rohr IPX3 u. IPX4
Oszillierendes Rohr R400mm, R200mm ist optional, gemacht vom Edelstahl
Nadel-Splintloch-Öffnung Φ0.4mm
Sprühen Sie Loch-Verteilung

IPX3: über einem Bogen entweder der Seite 60° des Mittelpunkts (120°)

IPX4: über dem ganzen 180° des Halbrundes

Lochabstand: 50mm

Schaltung IPX3/4 Schaltung durch das Ändern einiger Sacklochnadeln oder der Durchlochnadeln
Oszillierender Winkel IPX3: 120° (±60°); IPX4: 350° (±175°)
Oszillierende Geschwindigkeit

IPX3: 4s /cycle (2×120°);

IPX4: 12s /cycle (2×350°);

Oszillierende Rohr-Position Gefunden mitten in der inneren Kammer, werden die linken und rechten Enden auf der Seitenwand der inneren Kammer geregelt
General
Wasserdichte Drehscheibe Durchmesser: Φ400mm, Umdrehungsgeschwindigkeit: 1-5r/min, mit Auflageblock des Beispiel 15° und dem Anheben gestalten justierbare 400-750mm, Tragfähigkeit: ≤50kgs
Steuerung u. Operation Intelligentes Kontrollsystem PLC und des Touch Screen
Testdauer 0-99.9min, kann eingestellt werden
Kammer-Material Innere Kammer wird vom Edelstahl SUS304 gemacht
Wasser-Zirkulations-System Der Test wird in der Kammer, die Ausrüstung hat a bilt-im Wasserbehälter, der Wasserkanister wird aufbereitet verarbeitet. Und die innere Kammer hat ein Wasser, das Gerät, das Testwasser sammelt, wird gesammelt automatisch in den Wasserbehälter durch die Fahrgestelle. Der Wassereinlaß kann durch das Schwimmerventil im Wasserbehälter automatisch gesteuert werden, das System kann Hochs und Tiefs-Wasserspiegel-Warnungsentdeckungswarnungen heraus geben, die effektiv verhindern können, dass die Pumpe schädigendes Wasserknappheit trocknen soll. Auch es gibt ein Reinigungsfiltergerät in der Wassereinlassposition.
Sicherheits-Schutz Phasenfolgeschutz, Durchsickernschutz, Wasserknappheitsschutz, anormaler Schutz
