Wasser-Eintritt-Testgerät
Created with Pixso.

Iecs 60529 vertikaler Regen-Tropfenfänger-oszillierendes Rohr des Wasser-Eintritt-Testgerät-IPX1 IPX4

Iecs 60529 vertikaler Regen-Tropfenfänger-oszillierendes Rohr des Wasser-Eintritt-Testgerät-IPX1 IPX4

Markenbezeichnung: Sinuo
Modellnummer: SN4413
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 SÄTZE/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
IEC60529 und etc.
Test-Inhalt:
IPX1, IPX2, IPX3, IPX4
Steuerung & Betrieb:
PLC und Touch Screen
Nadel-Splintloch-Öffnung:
0,4 mm
Bereich des Tropfenfänger-IPX1 u. IPX2:
WD=1000×1000mm
Höhe des Tropfenfänger-IPX1 u. IPX2:
200mm
IPX1 u. IPX2 tropfen Loch-Abstand:
20mm×20mm
Wasserstrom IPX3 u. IPX4:
1-10L/min einstellbar
Oszillierendes Rohr-Schwingen:
IPX3: 120° (±60°); IPX4: 350° (±175°)
Allgemeines Manometer:
0~0.25MPa
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
30 SÄTZE/Monat
Hervorheben:

Eintritt-Testgerät des Wasser-IEC60529

,

Eintritt-Testgerät ev des Wasser-IPX1

,

Oszillierendes Testgerät des Rohr-IPX4

Beschreibung des Produkts





Vertikaler Tropfenfänger Iecs 60529 Regen-IPX1~4 und oszillierendes Rohr-Testgerät



Eingewilligte Standards u. Klauseln




IEC60529: 2013 „Grade an Schutz geboten von der Einschließung (IP-Code)“ IPX1, IPX2, IPX3 u. IPX4.



Ausrüstungs-Überblick


Anwendung: Zu die schützende Leistung der Einschließung für die elektronischen und elektrischen Produkte, die Automobile, die Motorradteile, die Haushaltsgeräte, die Dichtungen und die Lampen unter Wasserbratenfett am Grad IPX1 u. IPX2 überprüfen und Wasser, die am Grad IPX3 u. IPX4 sprüht und spritzt.



Proben und Beschränkungen: Elektrische und elektronische Produkte, Automobile, Motorradteile, Haushaltsgeräte, Kommunikationsprodukte, Beleuchtung und Signalgeräte im Freien, etc.

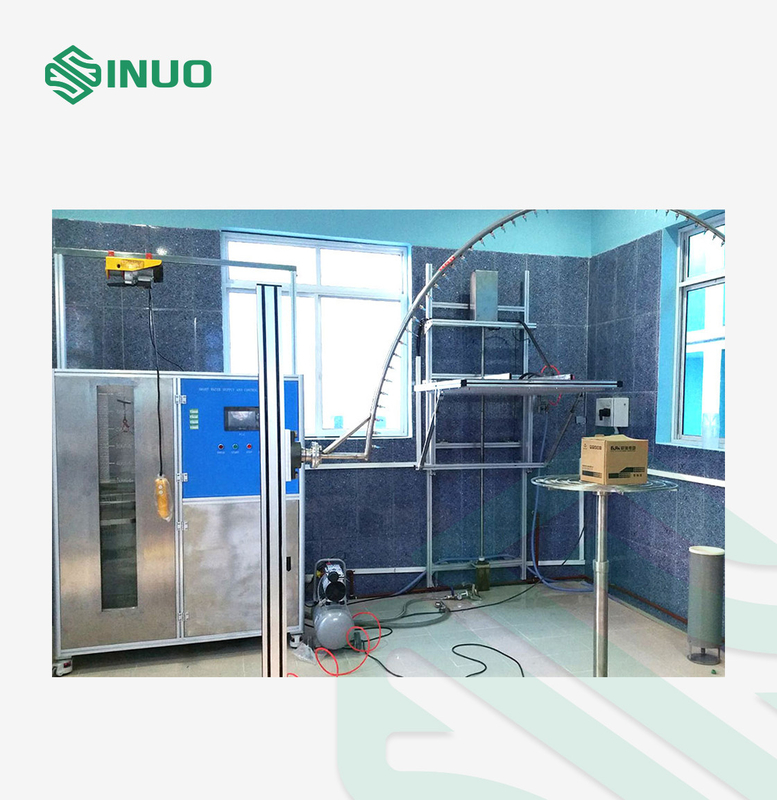

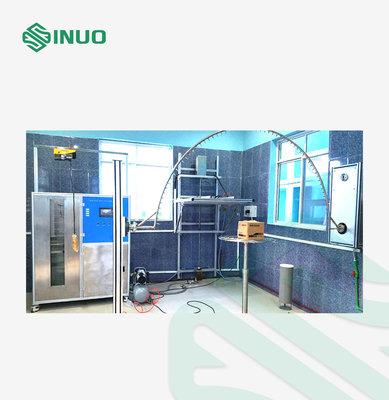

Struktur: Das Testgerät besteht einem Tropfenfängermechanismus, einem oszillierenden Mechanismus, einem elektrischen Schaltschrank und aus einer Drehscheibe. Die Klammer des Tropfenfängerkastens ist Wandbehang und mit Antitropfenfunktion, die kontrolliertes durch Motor automatisch anheben kann. Ein Ende des oszillierenden Mechanismus wird an der Wand angebracht, und das andere Ende des oszillierenden Mechanismus wird auf der Bodenunterstützung, das Rohr wird veranlaßt zu oszillieren geregelt, indem man Bewegungsfährt. Die Drehscheibe hat eine Umdrehungsgeschwindigkeit von 1r/min, verwendet für Test IPX1 ~IPX4; die Drehscheibe kann gekipptes 15° sein, verwendet für Test IPX2. Das Testgerät wird mit einem Wasserfilterreinigungsgerät ausgerüstet, um Splintlochblockierung zu verhindern. Dieses ganze System nimmt offene Art Struktur an.



Prinzip: Garantieren Sie dass die tropfende Geschwindigkeit oder Sprühgeschwindigkeit erreicht den erforderlichen Standardwert, indem Sie den Wasserversorgungsstrom steuern, das Testgerät einheitliche Wasserführung über dem ganzen Bereich der Einschließung produzieren Tropfen einer (IPX1 und IPX2) oder die Einschließung vom in allen Richtungen gespritzt zu werden Exemplar machen kann, (IPX3 und IPX4).



Gebrauchs-Umwelt:

Stromversorgung: AC380V±5%/50Hz, 15KVA oder lokale Stromversorgungsanforderungen des Matchkunden.

Gebrauchsplatz: Temperatur 15-35 ° C, relative Luftfeuchtigkeit 25%-75%, Atmosphärendruck 86 | 106kpa (860 mbar -1060 mbar), sollte mit Beleuchtung und wasserdichter Durchsickernschalter (oder Sockel) dort ausgerüstet werden, der Boden muss flach sein, und die Wasseraufnahmen- und -entwässerungsfunktion sollte gut sein.

Wasserquelle: Trinkwasser oder Leitungswasser ohne die Verunreinigungen, ausgerüstet mit Wasserreinigungsfilter.



Technische Parameter


IPX1 U. IPX2
Tropfenfänger-Bereich WD=1000×1000mm, andere Größen kann besonders angefertigt werden
Tropfenfänger-Höhe 200mm Abstand der Nadel zur Probe wird automatisch durch Infrarot-Sensor gemessen
Tropfenfänger-Geschwindigkeit/Wasserstrom 1+0.5 0mm/min oder 3+0.5 0mm/min, die schaltbar ist, Niederschlag ist digitalgesteuert
Nadel-Splintloch-Öffnung Φ0.4mm
Tropfenfänger-Loch-Abstand 20mm×20mm

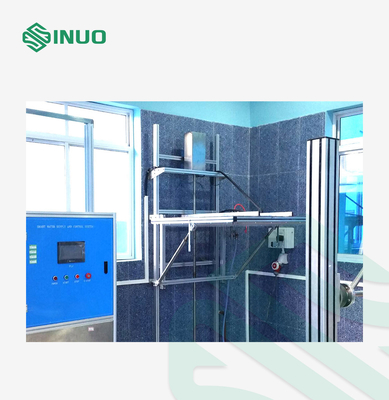

Tropfenfänger-Kasten-Anheben Angetrieben durch Motor, stellt justierbarer von 1100-1800 Millimeter, Schraubenführer das glatte Anheben und selbstsicherndes sicher

IPX3 U. IPX4

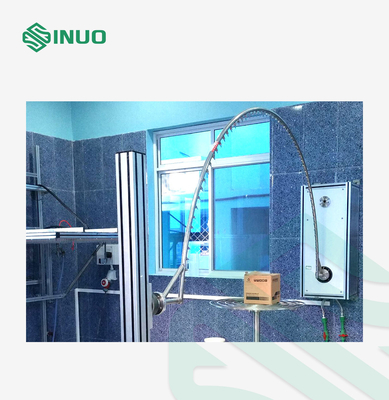

Oszillierendes Rohr R200, R400, R600, R800, R1000, R1200, R1400, R1600mm sind optional, gemacht vom Edelstahl
Nadel-Splintloch-Öffnung Φ0.4mm
Sprühen Sie Loch-Verteilung

IPX3: über einem Bogen entweder der Seite 60° des Mittelpunkts (120°)

IPX4: über dem ganzen 180° des Halbrundes

Lochabstand: 50mm

Schaltung IPX3/4 Schaltung durch das Ändern einiger Sacklochnadeln oder der Durchlochnadeln
Oszillierender Winkel IPX3: 120° (±60°); IPX4: 350° (±175°)
Oszillierende Geschwindigkeit

IPX3: 4s /cycle (2×120°);

IPX4: 12s /cycle (2×350°);

Wasserstrom 1-10L/min justierbar

General
Steuerung u. Operation Intelligentes Kontrollsystem PLC und des Touch Screen
Drehscheibe Durchmesser: Φ600mm, kann gekipptes 15° sein und Geschwindigkeit 1r/min, mit anhebendem Stützrahmen drehen, Tragfähigkeit ≤50kg
Testdauer 0-99.9min, kann eingestellt werden
Manometer 0~0.25MPa
Wasser-Speicher-System Der Schaltkasten und der Wasserbehälter werden in einem Kabinett errichtet, wird der Wasserbehälter mit einem Wasserspiegel-Schwimmerventil ausgerüstet, um den Wassereinlaß Steuerung und die Hochs und Tiefs-Wasserspiegel-Warnungsentdeckung, zum effektiv zu verhindern hat dass der Pumpe schädigendes Wasser trocknen soll.
Optional Die Handspraydüse gemäß Abbildung 5 Iecs 60529 kann konfiguriert sein
Sicherheits-Schutz Phasenfolgeschutz, Durchsickernschutz, Wasserknappheitsschutz, anormaler Schutz
