IPX9K-Wasser-Eintritt-Testgerät-Jet Fan Nozzle Water Moist-Test-Kammer

IPX9 Hochdruckheißwasser Jet Fan Nozzle Test Chamber

Eingewilligte Standards u. Klauseln

IEC60529: 2013 „Grade an Schutz geboten von der Einschließung (IP-Code)“ IPX9, Abbildung 7 bis 12.

„Fahrzeuggrad der Straßen-ISO20653-2013 Schutz (IP-Code) - Schutz von Elektrogeräten gegen Fremdkörper, Wasser und Zugang“ Abbildung 7, 8, 9 und Tabelle 7 (9K)“

DIN40050-9 „Straßen-Fahrzeuggrad des Schutzes (IP-Code) - Schutz gegen Fremdkörper, Wasser und Zugang elektrische equipment>figure 8and Tabelle 8 (9K)“

Technische Parameter

Ausrüstungs-Überblick

Gebrauchs-Umwelt:

Stromversorgung: AC380V±5%/50Hz, 15KVA oder lokale Stromversorgungsanforderungen des Matchkunden.

Gebrauchsplatz: Temperatur 15-35 ° C, relative Luftfeuchtigkeit 25%-75%, Atmosphärendruck 86 | 106kpa (860 mbar -1060 mbar), sollte mit Beleuchtung und wasserdichter Durchsickernschalter (oder Sockel) dort ausgerüstet werden, der Boden muss flach sein, und die Wasseraufnahmen- und -entwässerungsfunktion sollte gut sein.

Wasserquelle: Trinkwasser oder Leitungswasser ohne die Verunreinigungen, ausgerüstet mit Wasserreinigungsfilter.

Proben und Beschränkungen: Passagier vechiles, Busse, Lampen, Motorräder und andere Teile und Elemente sowie andere Produkte, die unter Umwelt IPX9 (IPX9K) geprüft werden müssen.

Struktur:

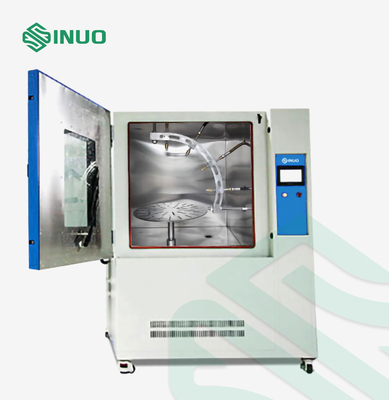

Das Gerät wird aus Fahrgestellen, einem Wasserspraymechanismus, einem Hochdruckhochtemperaturgerät, einer Drehscheibe und einem elektrischen Schaltschrank verfasst.

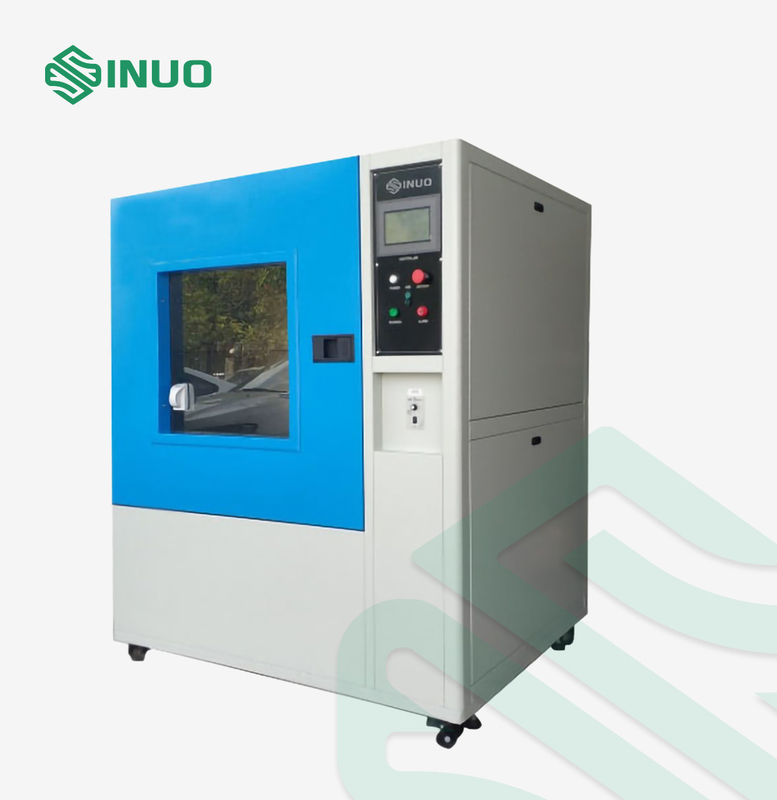

1. Das äußere Gehäuse der Kammer wird von der hochwertigen Stahlplatte gemacht. Alle innere Kammer und die Drehscheibe werden vom Edelstahl SUS304 gemacht, um wasserdichtes und rostfestes sicherzustellen. Die Testkammer hat sein eigenes verteilendes System des Wassers und hat ein Wasser, das nach innen Gerät sammelt. Das Testwasser wird automatisch in den Wasserbehälter durch die Fahrgestelle gesammelt. Der Wassereinlaß kann durch das Schwimmerventil im Wasserbehälter automatisch gesteuert werden, das System kann Hochs und Tiefs-Wasserspiegel-Warnungsentdeckungswarnungen heraus geben, die effektiv verhindern können, dass die Pumpe schädigendes Wasserknappheit trocknen soll.

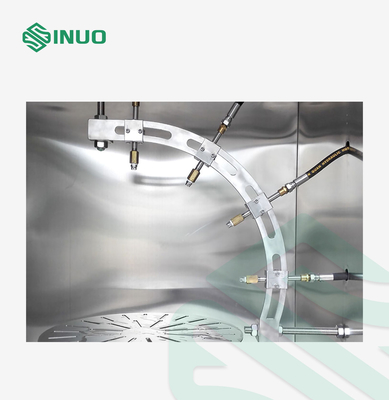

2. 4 Standarddüsen sind in das 0°, 30°, 60°, 90° Position der Ringklammer installiert.

3. Das eingebaute Warmwasserbereitungsthermostatgerät garantiert, dass die TestWassertemperatur die Standardbedingungen erfüllt. Das Hochdruckwasser wird durch die Hochdruckwasserpumpe durch die Frequenzumsetzung geliefert, und der Wasserherausströmenfluß kann auf dem Touch Screen eingestellt werden.

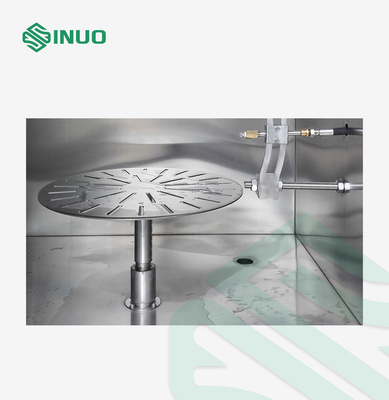

4. Die Testkammer wird mit einer Drehscheibe, die Drehscheibe wird verursacht zum Drehen durch den Motor ausgerüstet, der mit einer Umdrehungsgeschwindigkeit von 1r/min fährt, um die Einschließung zu machen, wird gesprüht von allen durchführbaren Richtungen.

5. Die Warmwasserbereitung, die konstante Temperatur, der Wasserdruck, der Wasserstrom, die c-Wassersprayzeit, der Zyklusprogrammprozeß und die Drehscheibenrotationsaktion werden durch den elektrischen Schaltschrank gesteuert.

Anwendung: Zu die schützende Leistung der Komponenten von Straße vechiles, von Lampen, von Motorrädern und von anderen Teilen unter Hochdruck überprüfen und von Temperaturwasser, das am Grad IPX9 (IPX9K) spritzt.

Prinzip: Garantieren Sie dass die Herausströmengeschwindigkeit des Wassers erreicht den erforderlichen Standardwert, indem Sie den Wasserversorgungsstrom, -temperatur und -druck steuern, die Einschließung von allen durchführbaren Richtungen mit einem Strom des Wassers von den Standardtestdüsen wie in Abbildung 7 Iecs gezeigt 60529, 8 und 9. gesprüht wird.
