Wasser-Eintritt-Testgerät
Created with Pixso.

Rohr-Wasser-Eintritt-Testgerät-Wasser-Spray Iecs 60529 IPX3 IPX4 oszillierender

Rohr-Wasser-Eintritt-Testgerät-Wasser-Spray Iecs 60529 IPX3 IPX4 oszillierender

Markenbezeichnung: Sinuo
Modellnummer: SN444
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 SÄTZE/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
IEC60529
Oszillierende Rohre:
R200mm~R1600mm optional
Oszillierender Rohr-Pendelwinkel:
Max. ±175° kann eingestellt werden
Oszillierendes Rohr-Nadel-Loch:
0,4 mm
IPX3, das Geschwindigkeit regnet:
4s/time
IPX4, das Geschwindigkeit regnet:
12s/time
Drehscheibe Benchtop-Durchmesser:
Φ600mm
Drehscheiben-Umdrehungsgeschwindigkeit:
1~5r/min
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
30 SÄTZE/Monat
Hervorheben:

Eintritt-Testgerät des Wasser-IPX3

,

Oszillierendes Rohr-Wasser-Eintritt-Testgerät

,

Spray-Testgerät des Wassers IPX4

Beschreibung des Produkts





Rohr-Regen-Feuchtigkeits-Testgerät IPX3 IPX4 oszillierendes



Eingewilligte Standards u. Klauseln


IEC60529: 2013 „Grade an Schutz geboten von der Einschließung (IP-Code)“ IPX3 u. IPX4, Abbildung 4.

Ausrüstungs-Überblick


 Proben und Beschränkungen: Elektrische und elektronische Produkte von Automobilen, Motorradteile, Kommunikationsprodukte, Haushaltsgeräte, Beleuchtung und Signalgeräte im Freien, usw.

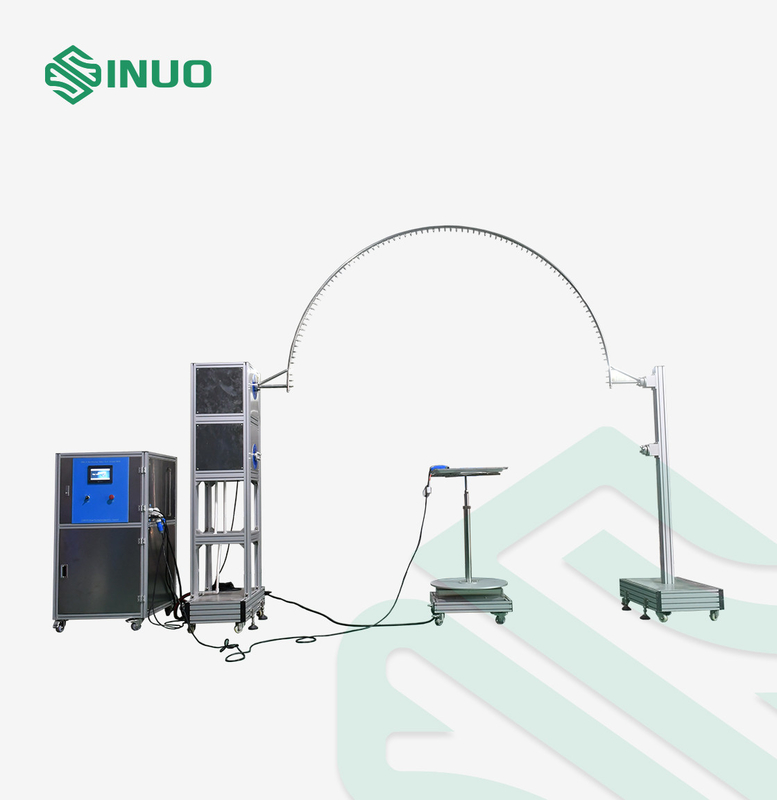

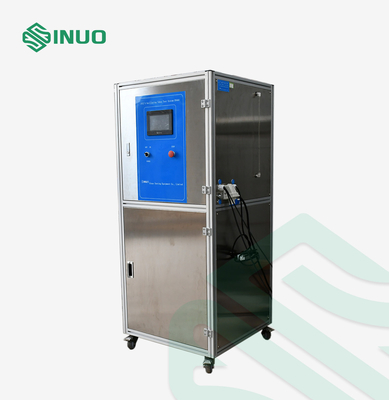

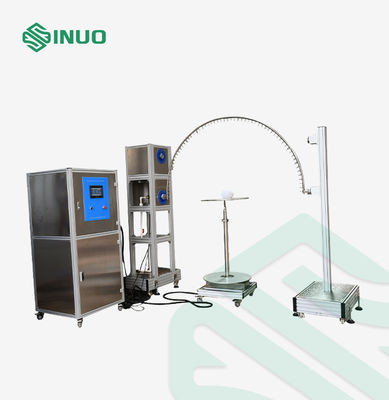

Struktur: Das Testgerät besteht einem oszillierenden Schwingenmechanismus, einem elektrischen Schaltschrank und aus einer Drehscheibe. Der oszillierende Schwingenmechanismus ist Bodenstellung, das oszillierende Rohr wird veranlaßt zu oszillieren, indem er Bewegungsfährt. Die Drehscheibe hat eine Umdrehungsgeschwindigkeit von 1r/min, zum der Einschließung vom Exemplar Spray in allen Richtungen sein zu lassen. Das Testgerät wird mit einem Wasserfilterreinigungsgerät ausgerüstet, um Splintlochblockierung zu verhindern. Dieses ganze System nimmt offene Struktur an.

Anwendung: Zu die schützende Leistung der Einschließung für die elektronischen und elektrischen Produkte von Automobilen, von Motorradteilen, von Haushaltsgeräten, von Dichtungen und von Lampen unter dem Wasser überprüfen, das am Grad IPX3 und IPX4 sprüht und spritzt.

Prinzip: Garantieren Sie dass das Wasser, das Geschwindigkeit sprüht und spritzt, erreicht den erforderlichen Standardwert, indem Sie den Wasserversorgungsstrom steuern, die Einschließung vom in machen Sie allen Richtungen gespritzt zu werden Exemplar.

Gebrauchs-Umwelt:
Stromversorgung: AC380V±5%/50Hz, 3KVA oder lokale Stromversorgungsanforderungen des Matchkunden.
Gebrauchsplatz: Temperatur 15-35 ° C, relative Luftfeuchtigkeit 25%-75%, Atmosphärendruck 86 | 106kpa (860 mbar -1060 mbar), sollte mit Beleuchtung und wasserdichter Durchsickernschalter (oder Sockel) dort ausgerüstet werden, der Boden muss flach sein, und die Wasseraufnahmen- und -entwässerungsfunktion sollte gut sein.
Wasserquelle: Trinkwasser oder Leitungswasser ohne die Verunreinigungen, ausgerüstet mit Wasserreinigungsfilter.

Technische Parameter




Nein. Einzelteil Parameter
1 Wasserversorgung

Trinkwasser des Wasserstroms rate>10L/min±5% ohne Einbeziehung.

Dieses Gerät wird mit Trinkwasserfiltrationseinheit ausgerüstet

2 Die Größe des oszillierenden Rohrs R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, oszillierende Rohre R1600mm kann optional sein, gemacht vom Edelstahl
3 Nadelloch Φ0.4mm
4 Öffnungswinkel von zwei Löchern

IPX3: 120°

IPX4: 180°

5 Oszillierender Rohrpendelwinkel

Max. ±175° kann eingestellt werden

(Anmerkung: Standard erfordert IPX3: 120°; IPX4: 360°, aber passendes zu dort ist Drehscheibe unter oszillierendem Rohr während des Tests, also kann 360° nicht erzielt während der tatsächlichen Prüfung, wenn ohne Drehscheibe, dann 360° erzielt werden kann)

6 Regnen von Geschwindigkeit

IPX3: 4s/time (2×120°);

IPX4: 12s/time (2×360°);

7 Wasserstrom Können entsprechend der Größe des Oszillierens und der Anzahl von den Stiftlöchern (0,07 L/minX pro Loch) eingestellt werden
8 Prüfungszeit 1-99999S kann eingestellt werden
9 Manometer 0~0.25MPa
10 Drehscheibe Durchmesser: Φ600mm, Umdrehungsgeschwindigkeit: 1~5r/min, Tragfähigkeit: ≤30kgs
11 Standortanforderungen

Eingeweihter wasserdichter Testraum IP, der Boden sollte mit Beleuchtung flach sein.

wasserdichter Schalter des Durchsickerns 10A (oder Sockel) benutzt für Ausrüstung. Mit guter Funktion des Zustroms und der Entwässerung.

Grundinstallation.

12 Elektrische Steuerung PLC u. Touch Screen
13 Stromversorgung für diese Ausrüstung Wechselstrom 220V, 60Hz, 2KW oder lokale Stromversorgungsanforderungen des Matchkunden
14 Stromversorgung für Probe AC220V, 10A oder lokale Stromversorgungsanforderungen des Matchkunden
