Wasser-Eintritt-Testgerät-vertikaler Regen-Tropfenfänger-Kasten Iec 60529 IPX1 IPX2

Regen-Tropfenfänger-Kasten-Wasser-Eintritt-Test-Kammer Iecs 60529 IPX1 IPX2 vertikale

Eingewilligte Standards u. Klauseln


IEC60529: 2013 „Grade an Schutz geboten von der Einschließung (IP-Code)“ IPX1 und IPX2.

Ausrüstungs-Überblick

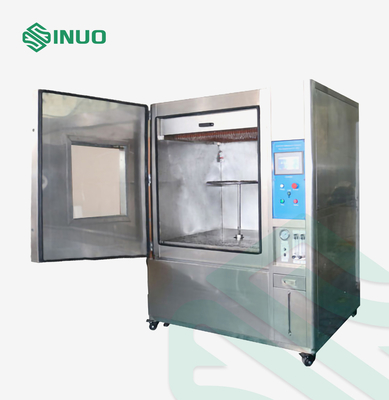

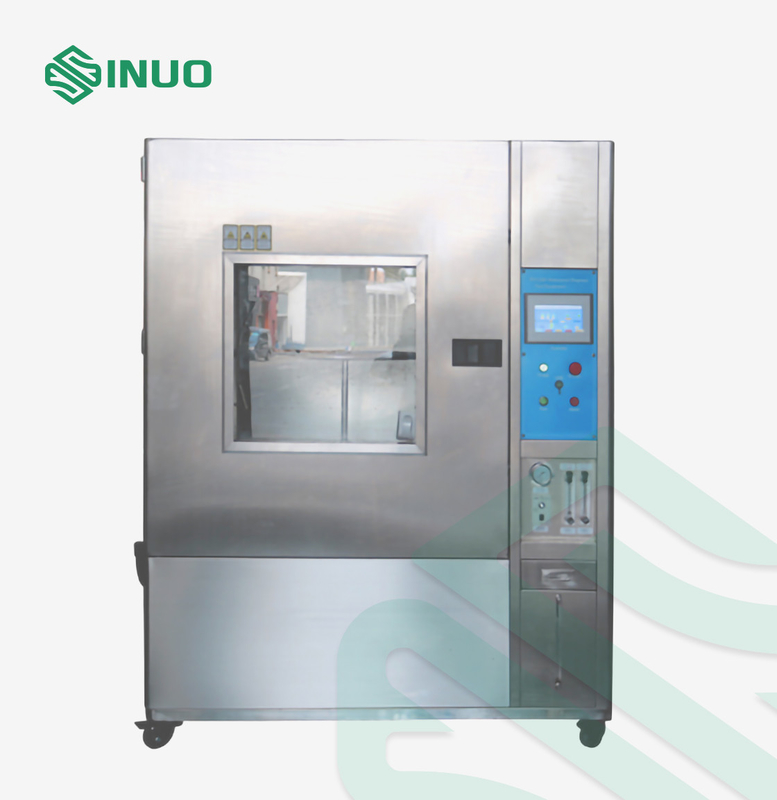

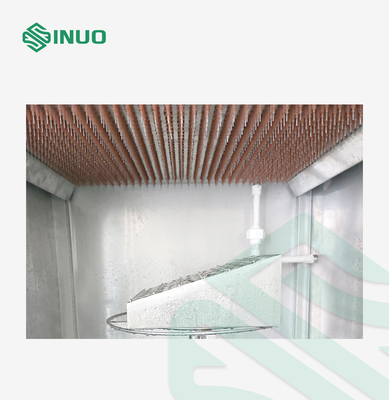

Struktur: Das Gerät wird aus einem Tropfenfängermechanismus und einem elektrischen Schaltschrank verfasst. Der Tropfenfängerkasten wird an der Spitze der Kammer befestigt. Es gibt eine Drehscheibe, hat eine Umdrehungsgeschwindigkeit von 1r/min, verwendet für Test IPX1; Wenn Auflageblock der Beispiel 15° für Test IPX2 benutzt ist; die Höhe der Drehscheibe kann manuell justiert werden und den Abstand 200mm von der Nadel an die Probe anpassen. Das Testgerät wird mit einem Wasserfilterreinigungsgerät ausgerüstet, um Splintlochblockierung zu verhindern. Dieses ganze System nimmt Kammerstruktur an.

Proben und Beschränkungen: Elektrische und elektronische Produkte, Automobile, Motorradteile, Kommunikationsprodukte, Haushaltsgeräte, Beleuchtung und Signalgeräte im Freien, usw.

Anwendung: Zu die schützende Leistung der Einschließung für die elektronischen und elektrischen Produkte, die Automobile, die Motorradteile, die Haushaltsgeräte, die Dichtungen und die Lampen unter Wasserbratenfett am Grad IPX1 und IPX2 überprüfen.

Prinzip: Garantieren Sie dass die tropfende Geschwindigkeit erreicht den erforderlichen Standardwert, indem Sie den Wasserversorgungsstrom steuern, das Testgerät einheitliche Wasserführung über dem ganzen Bereich der Einschließung produzieren kann Tropfen einer.

Gebrauchs-Umwelt: Stromversorgung: AC380V±5%/50Hz, 3KVA oder lokale Stromversorgungsanforderungen des Matchkunden.
Gebrauchsplatz: Temperatur 15-35 ° C, relative Luftfeuchtigkeit 25%-75%, Atmosphärendruck 86 | 106kpa (860 mbar -1060 mbar), sollte mit Beleuchtung und wasserdichter Durchsickernschalter (oder Sockel) dort ausgerüstet werden, der Boden muss flach sein, und die Wasseraufnahmen- und -entwässerungsfunktion sollte gut sein.
Wasserquelle: Trinkwasser oder Leitungswasser ohne die Verunreinigungen, ausgerüstet mit Wasserreinigungsfilter.

Technische Parameter

Steuerung u. Operation	Intelligentes Kontrollsystem PLC und des Touch Screen
Kammer-Größe	Inner: WDH=800×800mm×800mm äußer: WDH=1280×900mm×1750mm Kann entsprechend den Anforderungen des Kunden besonders angefertigt werden
Tropfenfänger-Bereich	WD=600×600mm, andere Größen kann besonders angefertigt werden
Tropfenfänger-Höhe	200mm Abstand der Nadel zur Probe wird erzielt, indem man die Höhe der Drehscheibe justiert oder das Exemplar anhebt
Tropfenfänger-Geschwindigkeit (Wasserstrom)	1+0.5 0mm/min oder 3+0.5 0mm/min justierbar
Nadel-Splintloch-Öffnung	Φ0.4mm
Tropfenfänger-Loch-Abstand	20mmx20mm
Drehscheibe	Durchmesser: Φ400mm, Umdrehungsgeschwindigkeit: 1-5r/min, mit einem Auflageblock des Beispiel 15° und einer anhebenden Klammer, Tragfähigkeit ≤20kg
Tropfenfänger-Kasten-Position	Gefunden an der Spitze der inneren Kammer, repariert
Test-Zeit	0-99.9min, kann eingestellt werden
Kammer-Material	Innere Kammer nimmt Edelstahl SUS304 an
Wasser-Kreislaufsystem	Es gibt ein sauberes Filtergerät am Wassereinlaß, und das Tropfenfängerwasser wird automatisch in den Sammelbehälter durch die Fahrgestelle gesammelt und kann aufbereitet werden.
Sicherheits-Schutz	Phasenfolgeschutz, Durchsickernschutz, Wasserknappheitsschutz, anormaler Schutz



Details:

---
