Wasser-Eintritt-Testgerät-vertikale Tropfenfänger-Regen-Prüfeinrichtung IPX1 IPX2

Wasser-Eintritt-vertikaler Tropfenfänger-Testgerät Iecs 60529 IPX1 IPX2


Eingewilligte Standards u. Klauseln


IEC60529: 2013 „Grade an Schutz geboten von der Einschließung (IP-Code)“ IPX1 &IPX2

Ausrüstungs-Überblick

 Proben und Beschränkungen: Elektrische und elektronische Produkte, Automobile, Motorradteile, Kommunikationsprodukte, Haushaltsgeräte, Beleuchtung und Signalgeräte im Freien, etc.

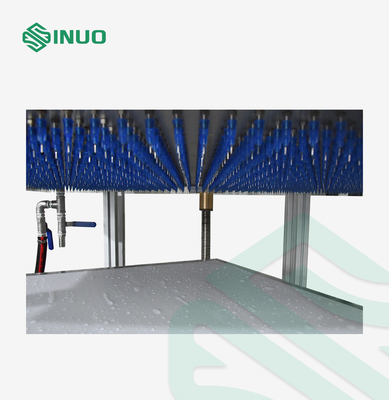

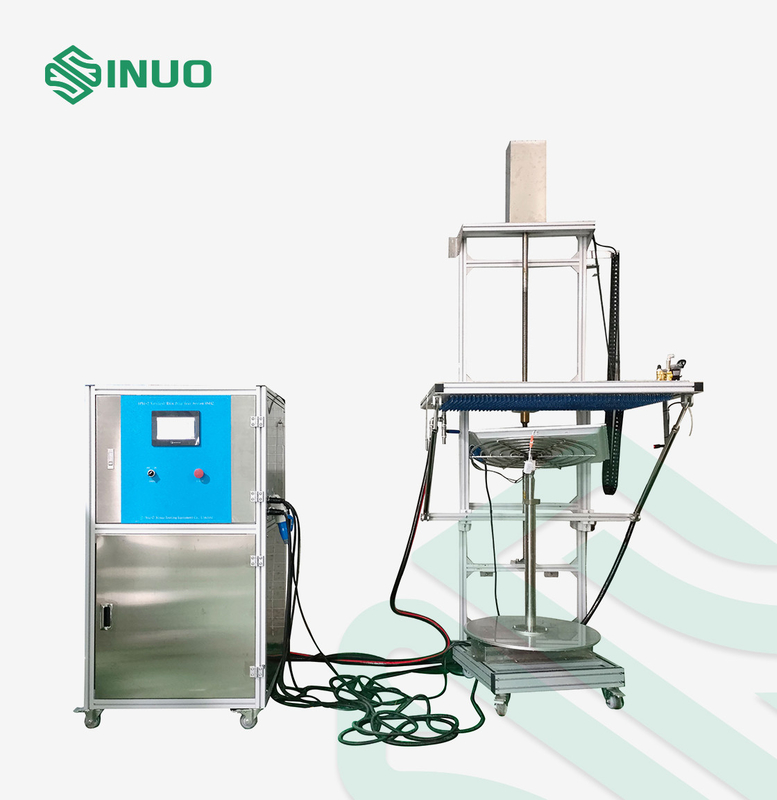

Struktur: Das Testgerät besteht einem Tropfenfängermechanismus, einem elektrischen Schaltschrank und aus einer Drehscheibe. Die Klammer des Tropfenfängerkastens ist Wandbehang und mit Antitropfenfunktion, die kontrolliertes durch Motor automatisch anheben kann. Die Drehscheibe hat eine Umdrehungsgeschwindigkeit von 1r/min, verwendet für Test IPX1; die Drehscheibe kann gekipptes 15° sein, verwendet für Test IPX2. Das Testgerät wird mit einem Wasserfilterreinigungsgerät ausgerüstet, um Splintlochblockierung zu verhindern. Dieses ganze System nimmt offene Struktur an.

Anwendung: Zu die schützende Leistung der Einschließung für die elektronischen und elektrischen Produkte, die Automobile, die Motorradteile, die Haushaltsgeräte, die Dichtungen und die Lampen unter Wasserbratenfett an amerikanischem Nationalstandard IPX2 überprüfen des Grads IPX1.

Prinzip: Garantieren Sie dass die tropfende Geschwindigkeit erreicht den erforderlichen Standardwert, indem Sie den Wasserversorgungsstrom steuern, das Testgerät einheitliche Wasserführung über dem ganzen Bereich der Einschließung produzieren kann Tropfen einer.

Gebrauchs-Umwelt: Stromversorgung: AC380V±5%/50Hz, 3KVA oder lokale Stromversorgungsanforderungen des Matchkunden.
Gebrauchsplatz: Temperatur 15-35 ° C, relative Luftfeuchtigkeit 25%-75%, Atmosphärendruck 86 | 106kpa (860 mbar -1060 mbar), sollte mit Beleuchtung und wasserdichter Durchsickernschalter (oder Sockel) dort ausgerüstet werden, der Boden muss flach sein, und die Wasseraufnahmen- und -entwässerungsfunktion sollte gut sein.
Wasserquelle: Trinkwasser oder Leitungswasser ohne die Verunreinigungen, ausgerüstet mit Wasserreinigungsfilter.

Technische Parameter

Steuerung u. Operation	Intelligentes Kontrollsystem PLC und des Touch Screen
Tropfenfänger-Bereich	WD=1000×1000mm, andere Größen kann besonders angefertigt werden
Tropfenfänger-Höhe	200mm Abstand der Nadel zur Probe wird automatisch durch Infrarot-Sensor gemessen
Tropfenfänger-Geschwindigkeit/Wasserstrom	1+0.5 0mm/min oder 3+0.5 0mm/min, die schaltbar ist, Niederschlag ist digitalgesteuert
Nadel-Splintloch-Öffnung	Φ0.4mm
Tropfenfänger-Loch-Abstand	20mm×20mm

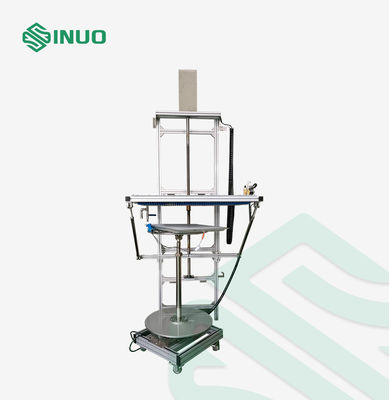

Drehscheibe	Durchmesser: Φ600mm, kann gekipptes 15° sein und Geschwindigkeit 1r/min, mit anhebendem Stützrahmen drehen, Tragfähigkeit ≤50kg
Tropfenfänger-Kasten-Anheben	Angetrieben durch Motor, stellt justierbarer von 1100-1800 Millimeter, Schraubenführer das glatte Anheben und selbstsicherndes sicher
Test-Zeit	0-99.9min, kann eingestellt werden
Installations-Methode	An der Wand befestigt

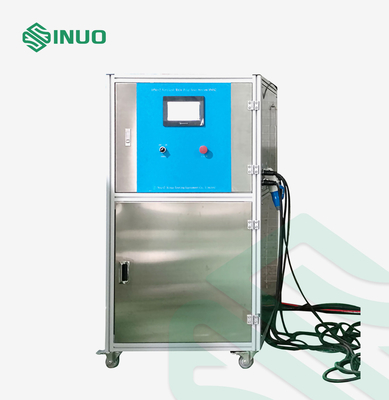

Wasser-Speicher-System	Der Schaltkasten und der Wasserbehälter werden in einem Kabinett errichtet, wird der Wasserbehälter mit einem Wasserspiegel-Schwimmerventil ausgerüstet, um den Wassereinlaß Steuerung und die Hochs und Tiefs-Wasserspiegel-Warnungsentdeckung, zum effektiv zu verhindern hat dass der Pumpe schädigendes Wasser trocknen soll.
Sicherheits-Schutz	Phasenfolgeschutz, Durchsickernschutz, Wasserknappheitsschutz, anormaler Schutz
Geräteabmaße	WDH=1250×1450mm×2450mm
