| Markenbezeichnung: | Sinuo |
| Modellnummer: | SN8810C |
| MOQ: | 1 |
| Preis: | Customized |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 10 Sätze/Monat |
Salz-Nebel-Spray-Korrosions-Test-Kammer ISO 12405 für elektrische Fahrzeug-Komponenten
Eingewilligte Standards u. Klauseln
ISO 12405-3: 2014 (trieb elektrisch Straße Fahrzeugtestspezifikation für an
- Ionenzugkraft-Batteriesätze und Systemteil 3: SicherheitsLeistungsanforderungen)
Iec 60068-2-11: 1981 (grundlegendes Prüfung unter umgebungsbedingter Beanspruchung Verfahrenteil 2: Testtest-Ka: Salznebel, IDT), Iec 60068-2-52: 1996 und etc.
Ausrüstungs-Überblick
Es wird hauptsächlich für die Salznebel-Korrosionsbeständigkeit von Automobilenergie-Batteriesätzen, Automobilversammlungsteile und Teile, etc. verwendet; es kann das Marineklima simulieren und die Salznebel-Korrosionsbeständigkeit von Automobilversammlungsteilen festsetzen und Teilprodukte und ihre Schutzschichten.
Technische Parameter
| Interne Testkammergröße | Ca. 2500×2500×3000mm (W×D×H), die Größe kann besonders angefertigt werden |
| Externe Kammergröße | Ca. 3200×3600×4200 Millimeter (W×D×H) |
| Temperaturspanne | Normale temperature~+70℃ (justierbar) |
| Temperaturschwankungen | ±0.5℃ |
| Temperaturabweichung | ±2℃ |
| Die Geschwindigkeit des Temperaturanstiegs/Fall |
Temperaturanstieg: 5℃/min Temperaturfall: 5℃/min |
| Feuchtebereich | 20%~98%R.H |
| Feuchtigkeitsabweichung |
±3%R.H (>75%R.H) ±5%R.H (≤75%R.H) |
| Die Menge von Salznebelabsetzung | 1~3ml/(h.80cm2) justierbar, (durchschnittliche Menge innerhalb 16 Stunden) |
| Sprühverfahren | Zeitweilig, ununterbrochen |
| Salzsprühtestprozeß |
①Sprühen Sie Salznebel an 15℃~+35℃ für 2h, ②Temperatur (40±2)℃, relative Luftfeuchtigkeit (93±3)%, lassen sie für 20-22h; ③Temperatur (23±2)℃, relative Luftfeuchtigkeit 45%~55%, lassen sie für 3 Tage. Ein Zyklus bestanden aus Phase① und Phase ②. Nachdem Sie 4 Zyklen wiederholt haben, fahren Sie fort, ③ in Phasen einzuteilen, um einen Prüfzyklus zu bilden. 4 Prüfzyklen werden während des Tests abgeschlossen. |
| Energie | Spannung Wechselstrom 380V±10%, 50Hz±5%, 4es-adrig dreiphasigsystem + Erdungsdraht |
| Die Kammerstruktureigenschaften | |

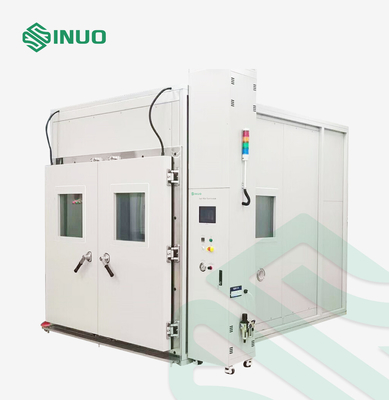

| Strukturelle Methode | Nehmen Sie aufgeteilte Struktur an. Das heißt, werden die Testkammer, das Kühlgerät, die Salzspritzanlage, der Salzlösungsbehälter und der Schaltschrank unabhängig auf Standort gesetzt und zusammengebaut. Die Testkammer wird mit einem Klimaanlagenraum und einem Salznebelraum ausgerüstet. Der Klimaanlagenraum besteht einem Zwangsexplosionszirkulationssystem, einer Kühlanlage, einem Heizsystem, einem Befeuchtungs-/Feuchtigkeitsentzugsystem und aus etc. Es gibt 8 Sätze der Leitblech-artigen Geräte, die in den Salznebelraum installiert sind und ein Heizgerät der konstanten Temperatur an der Unterseite installiert ist. |
| Externes Kammermaterial | Hochwertiger SUS304 Edelstahl, Elektrospray auf die Oberfläche, materielle Stärke 1.5mm |
| Internes Kammermaterial | Nehmen Sie Säure-alkalischen beständigen materiellen SUS316L#-Edelstahl an. Materielle Stärke 1.5mm |
| Isoliermaterial | Nehmen Sie steife Polyurethanschaumdämmschicht an |

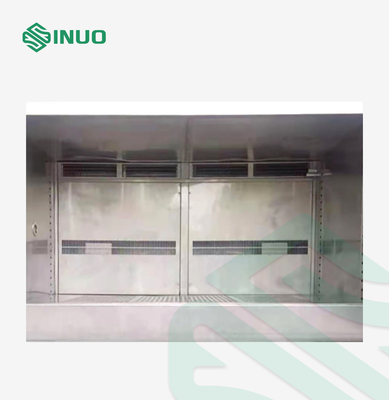

| Die Kopfplatte der internen Kammer | Installieren Sie ein 120-Grad-schiefes Wasserleitblech auf die Decke der Kammer, um zu verhindern, dass das Kondenswasser auf die Oberseite direkt zur Probe tropft |
| Die Bodenplatte der internen Kammer | Verstärkte Bodenplatte (Einbauten einige verstärkte Lagerschwellen), Tragfähigkeit ≥1500kg/m ² (einheitliche Last) |

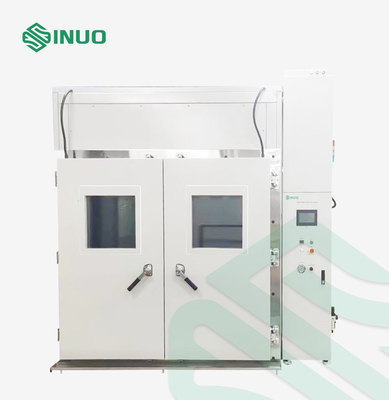

| Tür | Nehmen Sie Doppeltürstruktur an |
| Beobachtung-Fenster | Es gibt 2 Beobachtungsfenster auf den Türen. Größe: 400*500mm (W*H), sind sie Frostschutzbeobachtungsfenster der hohlen widerstrebenden Filmheizung |
| Tastkopfloch | Die linke Größe auf dem Kammermatch ein Test ofφ100mm, der mit einer speziellen Abdeckung ausgerüstet wird. |
| Druckreglergerät | Es gibt zwei Balancenfenster auf die Oberseite des Studios, zum des Studios in der Balance mit dem Außenluftdruck zu halten. |
| Führungsschiene und einsperrendes Gerät | Führerfunktionsschienen werden auf das links und die Rechtseiten der Testkammer eingestellt, und ein einsperrendes Funktionsgerät wird auf die Unterseite des hinteren Endes eingestellt. |
| Laufkatze | Lastslaufkatze |
| Beleuchtung | Die Spitze des Studios wird mit 2 starken LED-Lichtern ausgerüstet, die in den Arbeitsraum durch das transparente Fenster auf die Oberseite des Kastens projektiert werden, und sie werden durch unabhängigen Schalter gesteuert |
| Verkürzter Ausgang | Mit Ausganglöchern für Kondensatwasser im Klimaanlagenraum- und -einheitskondensat |
| Sammelloch | Bringt einen Kondensatentwässerungsgraben um die Arbeitskammer zusammen, und das Kondenswasser wird aus der Arbeitskammer durch ein Sammelloch heraus gesammelt und abgelassen, um den Abwasserbehandlungsbereich zu erreichen (die Rohrleitungen von der Ausrüstung zum Abwasserbehandlungsbereich ist durch den Benutzer verantwortlich) |
| Salzwasser-Spray-Simulationssystem | |
| Salz-Nebelregelung | 1.0~3.0ml/80cm2.h (justierbar) |
| PH der Säure und des Alkalis | Zwischen 6,5 und 7,2 |
| Düse | Die Düse wird vom speziellen Quarzglas gemacht, und das spezielle kundengebundene Leitblechspraygerät kann den Niederschlag des Salznebels ändern, indem es den Winkel des Leitbleches und die Größe der Luftströmung justiert. |
| Sprühverfahren | Luftstromspray, ununterbrochen/Abstand willkürlich |
| Salzlösungsbehälter | Müssen Sie den korrosionsbeständigen Salzlösungsbehälter konfigurieren (Plastik). |
| Ununterbrochene Sprayzeit | Es erfordert, mit Armen eines großen Salzwassers für die Testkammer ausgerüstet zu werden, die das ununterbrochenes Sprühen mehr als 60 Stunden lang sicherstellen kann, ohne Salzwasser zu addieren. |

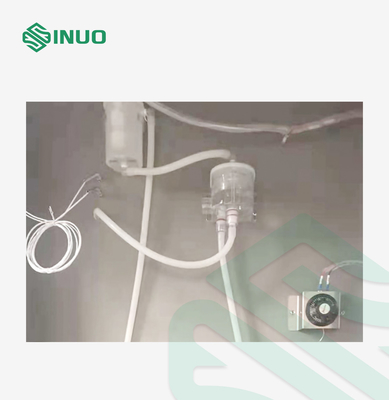

| Spraysystem |
Es gibt die Prozesse des Spraygerätes: Nehmen Sie die Hochdruckluft an, die durch das Luftquellsystem geliefert wird, um das Salzwasser vom Salzwasser-Anreicherungssystem auszustoßen, der Ausstoßeneffekt, wird erzeugt, wenn die Düse an einer hohen Geschwindigkeit gesprüht wird, das Salzwasser wird aufgesogen durch das Prinzip der Druckdose, um mit der Luft zu mischen, um einen Streunebel zu produzieren. Weil der Nebel einige unatomized Wassertröpfchen enthält, kann der gesprühte Nebelluftstrom nicht in die Testkammer direkt eingeführt werden, also sollte er auf einem Salznebelleitblech zuerst geschlagen werden, um die unatomized Wassertröpfchen in Nebel zu brechen oder den überschüssigen Salznebel zurück zu blockieren, damit der gesprühte Nebel wirklich feiner Nebel ohne Wassertröpfchen ist. Die Menge von Salznebelabsetzung hängt direkt mit der Salzwasserversorgung und dem Luftversorgungsdruck und den Winkel des Leitbleches zusammen. |
| Luftdruckanpassung | Dort sollten Doppeldruckanpassung und -schutz haben, und der Betreiber kann das ununterbrochenes oder periodisches Sprühen wählen. Der Einlassdruck wird an 0.2~0.4Mpa gesteuert. |
| Spritzdruck | Gesteuert mit 0.05~0.17MPa oder Spritzdruck: 1.00±0.01kgf/cm2 (Luftkompressor wird vom Benutzer konfiguriert). |
| Salznebelrücklader | Stellen Sie einen Trichter auf der Seite der Ausrüstung ein, um an das Freien durch ein flexibles Rohr anzuschließen, das für das Beobachten des Regelungsvolumens und das Mit einem Graben umgeben des pH der Säure und des Alkalis bequem ist. |
