Markenbezeichnung: | Sinuo |
Modellnummer: | SN8812 |
MOQ: | 1 |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 10 Sätze/Monat |

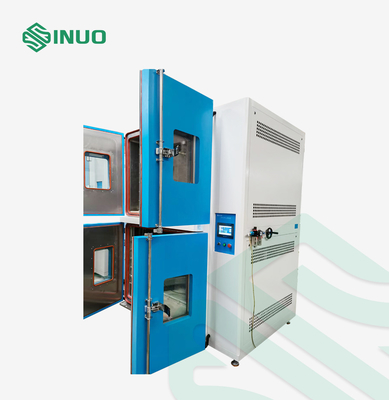

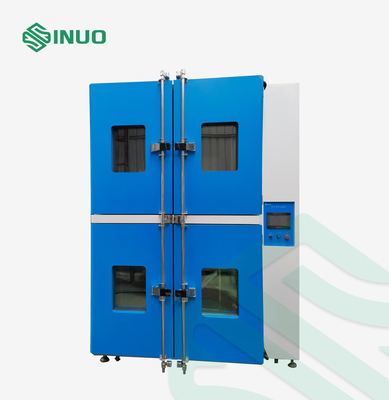

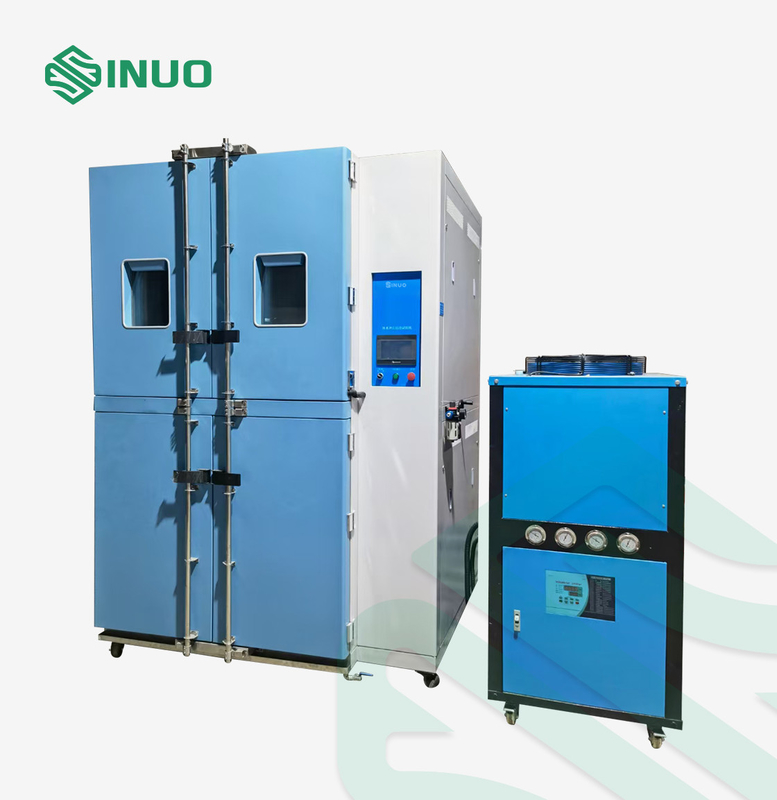

Schmelzwasser-Schlagprobe-Ausrüstung ISO 16750-4 für Straßenfahrzeug-Elektronik
Eingewilligte Standards u. Klauseln
ISO-16750-4:2013 Straßenfahrzeuge — Umweltbedingungen und Prüfung für elektrische und elektronische Ausrüstung — Teil 4: Klimatisches Abbildung 4 der Lastsklausel 5,4 zum Abbildung 6.
Ausrüstungs-Überblick
Die Schmelzwasser-Schock-+ Immersions-Test-integrierte Ausrüstung ist entsprechend den Standardanforderungen von ISO 16750-4:2013clause 5,4, von etc. entworfen und hergestellt.
Dieses Produkt ist für Produkte passend, die möglicherweise werden unterworfen der Spülung unter verschiedene umgebende Temperaturen während des Transportes, der Lagerung oder des Gebrauches. Das Wasser kommt vom starken Regen, Wind und starker Regen, Sprinkleranlagen, das spritzende Rad, Spülung oder heftige Wellen. Für Leistungsindikatoren und -Qualitätssicherung.
Technische Parameter
Innere Kammergröße |
1000*1000*1000 (W*D*H) Kann besonders angefertigt werden |
Äußere Kammergröße | Ca. 1800*1450*1965mm (W*D*H) abhängig vom Istmaß |
Schmelzwasserspritzenprüfparameter | |
Zahl von Zyklen | 100 Zyklen |
Haltezeit Th bei Tmax | 1h oder, bis DUT-Temperaturstabilisierung erreicht ist |
Übergangsdauer | <20s> |
Testflüssigkeit | Entionisiertes Wasser mit 3% feinem Arizona Staub entsprechend ISO 12103-1; 5% NaCl wird addiert möglicherweise (zur Verfügung gestellt vom Benutzer) |
Wassertemperatur | 0℃~+4℃ (Abkühlungskompressor +, Wasserpumpe rührend) |
Temperaturentschließung | 0.1℃ |
Temperaturschwankungen | ±0.5℃ |
Temperatureinheitlichkeit | ±2℃ |
Verwenden Sie Umweltbedingungen | Die umgebende Temperatur ist +25℃, die relative Luftfeuchtigkeit ist weniger als oder Gleichgestelltes zu 85%R.H, der Wert, der unter der Bedingung gemessen wird, dass es keine Probe in der Testkammer gibt. |
Wasserstrom | (3L~4L)/3s (Spritzendauer) |
Zahl von Düsen | 3 PCS, der Raum zwischen jeder Düse 300mm |

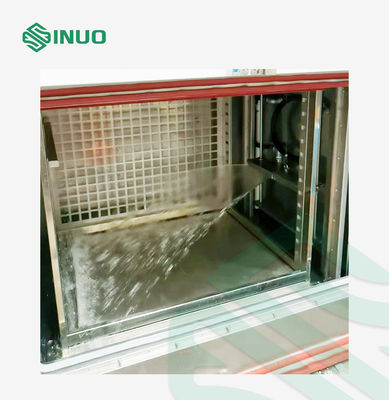

Spritzenmethode | Die Düse sprüht die Probe horizontal |
Orientierung von DUT | Wie im Fahrzeug |
Abstand vom Jet und VON DUT-Oberfläche | 325±25mm (Wasser wird über der kompletten Breite des DUT angewendet) |
Immersionstest | |
Zahl von Zyklen | 10 Zyklen |
Haltezeit Th bei Tmax | 1h oder, bis DUT-Temperaturstabilisierung erreicht ist |
Übergangsdauer | <20s> |
Testflüssigkeit | Entionisiertes Wasser; 5% NaCl wird addiert möglicherweise (zur Verfügung gestellt vom Benutzer) |
Wassertemperatur | 0℃~+4℃ |
Temperaturentschließung | 0.1℃ |
Temperaturschwankungen | ±0.5℃ |
Temperatureinheitlichkeit | ±2℃ |
Tauchdauer | Minute 5 |
Orientierung von DUT | Wie im Fahrzeug |
Ausrüstungsstruktur | |
Kammermaterial |
Inneres Kammermaterial: SUS316#-Edelstahl 1.2mm stark Äußeres Kammermaterial: SUS304#-Edelstahl 1.0mm stark |
Wasserversorgung | Es kann an das Leitungswasserrohr direkt angeschlossen werden, und der Wasserversorgungsdruck wird, ≧2kgf/cm2 zu sein angefordert |
Schlammige Wasservorbereitung (Ausgerüstet durch den Benutzer) |
Das schlammige Wasser ist 3% Arizona Pulver (Anmerkung: Wenn der Kunde das mittlere entionisierte Wasser für die Prüfung benutzen muss, holen Sie bitte Ihre eigene reine Wassermaschine) |
Sicherheitsschutzgerät | |
Spraywasserpumpe | Überlastung, Kurzschlusssicherung |
Stromversorgung | Durchsickernschutz, -überlastung und -Kurzschlusssicherung |
Rühren des Motors | Überlastung, Kurzschlusssicherung |
Stromversorgungszustände und Stromversorgung | AC380V±10%V (dreiphasig5es-adrig); 50Hz |
