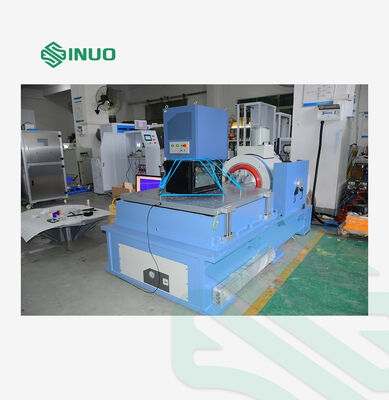

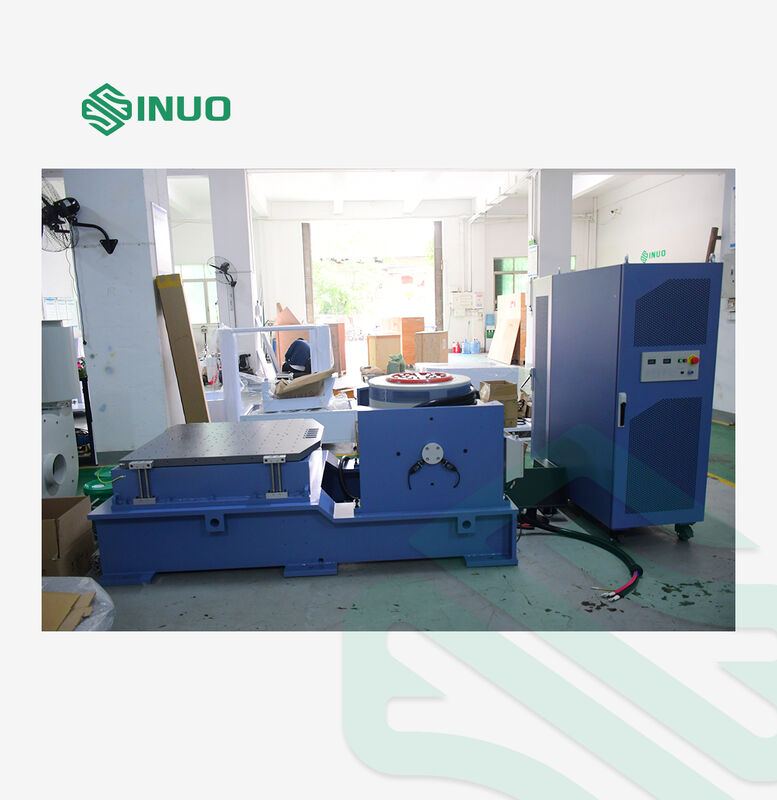

Vibrationsprüfmaschine für Batterien mit 1100 kg Sinuskraft und 100 g Beschleunigung

Vibrationsprüfmaschine für Batterien mit 1100 kg Sinuskraft und 100 g Beschleunigung

Markenbezeichnung:	Sinuo
Modellnummer:	SN553-EV211HG80VT80VCS-2
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Frequenzbereich:

1 ∼ 2800 Hz

Maximale Belastung:

300 KG

Sinusoidale Erregungskraft:

1100 kg.f Spitzenwert

Zufällige, aufregende Kraft:

1100Kg.f r.m.

Schlagentzündungskraft:

2200Kg.f Spitzenwert

Maximale Verschiebung:

51 mm p-p

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

5 Sätze/Monat

Hervorheben:

Programmierbare Stromversorgung DC-RS232

Programmierbare Stromversorgung DC-RS485

Lan-programmierbare Hochspannungsstromversorgung

Beschreibung des Produkts

Vibrationsprüfmaschine für Batterien mit 1100kg Sinuskraft 100g Beschleunigung

Diese hochleistungsfähige Vibrationsprüfmaschine ist speziell für Batterieprüfungen ausgelegt.1100 kg Sinuskraft und 100 g Beschleunigungsfähigkeit zur Simulation realer Umweltbedingungen.

Produktanwendungen

Vibrationsprüfungen beinhalten spannende oder schockierende Komponenten und Geräte, um ihre Leistung in realen Umgebungen zu bewerten.Unsere Prüflösungen sind für eine Vielzahl von Industrieprodukten, einschließlich Leiterplatten, anwendbar., Flugzeuge, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.

Sinuo bietet umfassende Anregungs- und Prüflösungen, die die Produktqualität nach nationalen und internationalen Standards einschließlich UN38 validieren.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM.

Ausrüstungskonfiguration

Komponente	Details zur Konfiguration	Anzahl
Körper der Vibrationstabelle	A11S24 Elektromagnetischer Erregungsgenerator	1 SET
Kühlsystem	B402S Kühlventilator	1 SET
Vertikale Prüfung	VT50 Vertikalverlängerungstabelle (500 × 500 mm)	1 SET
Horizontale Prüfung	HG50 Horizontale Ölfolie (500 × 500 mm)	1 SET
Steuerungssystem	Automatische Zentrierungssteuerung für bewegliche Spulen	1 SET
Leistungsverstärker	LA12K Digitale Schaltleistung Verstärker	1 SET
Sicherheitssysteme	Servo-Schutzsystem	1 SET
Stromversorgung	Antrieb für die Anregung	1 SET
Vibrationskontrolle	VCS-2 Digitaler Vibrationsregler	1 SET
Sensoren	Beschleunigungssensor des Systems	1 PCS
Software	Steuerungssoftware-Installations-CD	1 SET
Computersystem	Steuerrechner	1 SET
Zubehör	Verlängerungsdraht, Luftrohr	1 SET
Dokumentation	Betriebsanweisungen, Prüfberichte, Bescheinigungen, Wartungshandbücher	1 SET
Werkzeuge	T-Schlüssel, Hexagonalschlüssel, Schraubenzieher usw.	1 SET
Montage von Hardware	Schwingende Druckstange/Druckstange	1 SET

Technische Spezifikation

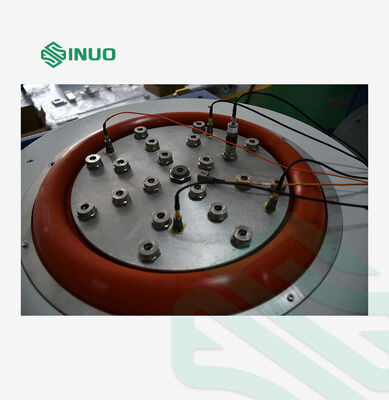

A11S24 Elektromagnetischer Erregungsgenerator

Maximale Sinusoidale Erregungskraft	1100 kg.f Spitzenwert
Maximale zufällige Anregungskraft	1100Kg.f r.m.
Maximale Aufregungskraft	2200Kg.f Spitzenwert
Frequenzbereich	1 bis 2 800 Hz
Maximale Verschiebung	51 mm p-p
Höchstgeschwindigkeit	2 m/s
Höchstbeschleunigung	100 g
Resonanzfrequenz erster Ordnung	2500 Hz ± 5%
Höchstlast	300 kg
Frequenz der Vibrationsisolation	2.5 Hz
Durchmesser der beweglichen Spirale	Φ240 mm
Gewicht der Bewegungsspule	11 kg
Tischschrauben	17 × M10
Flussleckage	< 1 mT (10 Gauss)
Zulässiger exzentrischer Moment	500 N.m
Größe der Ausrüstung	L1300mm × D940mm × H800mm (ohne vertikalen Ausdehnungstisch)
Gewicht der Ausrüstung	880 kg (ohne horizontale Schiebetische)

SA-6K Digitale Schaltleistungserstärker

Ausgangsleistung	12 KVA
Ausgangsspannung	120 V
Ausgangsstrom	100A
SNR	> 65 dB
Verstärkergröße	D900mm × L600mm × H1130mm

Servo-Schutzsystem

Umfassende Schutzvorrichtungen einschließlich: Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, externer Fehler, Steuerungsnetzteil, Logikfehler,und Überwachung von Eingangsphasenverlusten.

Digitale Vibrationssteuerung VCS-2

Hardware-Konfiguration	2 gleichzeitige Eingangskanäle, 1 Ausgangskanal
Steuerungsfunktionsmodul	Sineus, zufälliger, klassischer Schock
Steuerrechner	17" Original-Markencomputer mit LCD-Monitor, Windows 10

Softwarefähigkeiten

Chinesisch/englischsprachige Bedienoberfläche
Analyse der Zeit- und Frequenzbereiche
Verwaltung der Signalquelle
Sineusfrequenz-Sweep-Analyse
Automatische Erstellung von WORD-Testberichten
Echtzeitsignalanzeige und Datenspeicherung
Testparameterkonfiguration und Analysefunktionen

Systembeschleuniger

Frequenzbereich	1-7000 Hz
Empfindlichkeit	30 PC/g
Temperaturbereich	-40 bis 180°C

VT80 Vertikale Ausdehnungstabelle

Material	Magnesiumlegierung, oberflächlich gehärtet
Größe der Tabelle	800 × 800 mm
Festes Lochmuster	M10 rechteckige Verteilung 100 mm × 100 mm, langlebig und verschleißfest
Frequenz der oberen Nutzungsgrenze	Sine 1000 Hz, zufällig 2000 Hz
Gewicht	Ungefähr 23 kg

HG80 Horizontale Ölfolie-Rutschtabelle

Material	Magnesiumlegierung, oberflächlich gehärtet
Größe der Tabelle	800 × 800 mm
Festes Lochmuster	M10 rechteckige Verteilung 100 mm × 100 mm, langlebig und verschleißfest
Frequenz der oberen Nutzungsgrenze	Sine 2000 Hz, zufällig 2000 Hz
Gewicht	ca. 29 kg (ohne Anschlusskopf)

B402S Kühlventilator

Kraft der Lüfter	4 kW
Durchfluss von Lüftern	400,8 m3/Min.

Elektrische Anforderungen

Stromversorgung	Wechselstrom 3-Phasen 380V/50Hz 18 KW
Druckluft	0.6Mpa
Bodenwiderstand	≤ 4Ω
