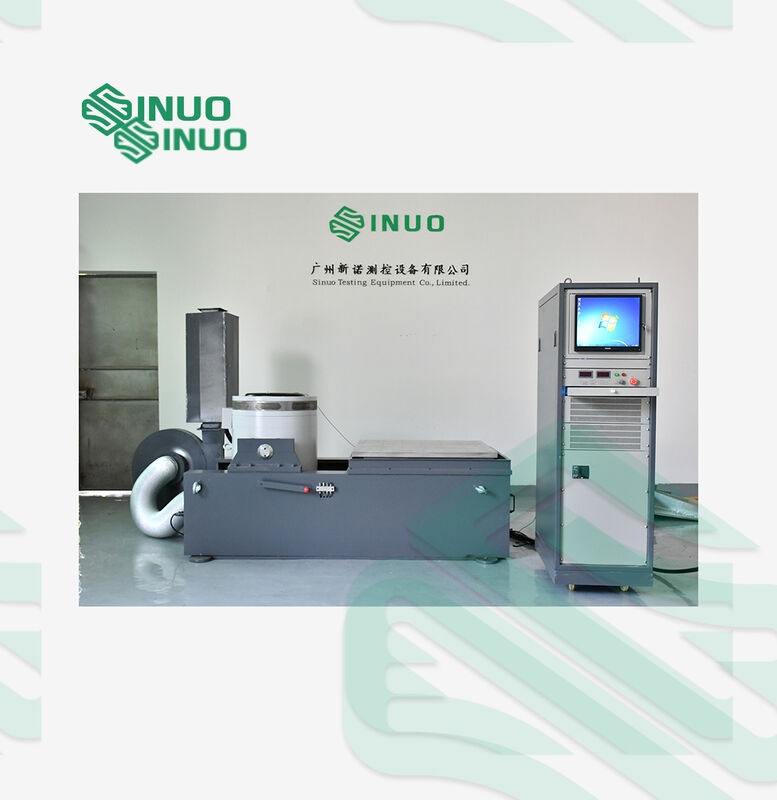

IEC 60068 Vibrationsschüttler für Umweltprüfungen

IEC 60068 Vibrationsrüttler für Umweltprüfungen

Produktanwendung

Wie widersteht Ihr Produkt den Belastungen der realen Welt? Vibrationstests liefern die Antwort und gewährleisten Haltbarkeit und Zuverlässigkeit, die für den Erfolg in Märkten von der Automobilindustrie und Luft- und Raumfahrt bis hin zur Elektronik entscheidend sind.

Sinuo arbeitet mit Ihnen zusammen, um maßgeschneiderte Vibrationsprüflösungen zu liefern. Wir gehen über die Standardkonformität hinaus (Unterstützung von GB, GJB, UL, IEC, ASTM und mehr), um uns auf Ihre spezifischen Anwendungsherausforderungen zu konzentrieren. Unser Ziel ist es, Sie mit der präzisen Testfähigkeit auszustatten, die Sie benötigen, um die Markteinführungszeit zu verkürzen, die Produktqualität zu verbessern und einen Wettbewerbsruf für unerschütterliche Zuverlässigkeit aufzubauen.

Konfiguration des Vibrationsprüfsystems

1. Die vom Kunden bereitgestellten Testbedingungen;

2. Testart: Sinus-Sweep; Zufall; Schock

3. Frequenzbereich: 1-3000Hz

4. Formel:

Prinzipdiagramm der Ausrüstung

Technische Parameter der Ausrüstung

1 A20S34 Elektromagnetischer Erregungsgenerator:

1.1 Maximale sinusförmige Erregungskraft: 2200 kgf Spitze

1.2 Maximale zufällige Erregungskraft: 2200 kgf RMS

1.3 Maximale Stoßerregungskraft: 4400 kgf

1.4 Frequenzbereich: 1-3000 Hz

1.5 Nutzlast: 300 kg

1.6 Maximale Verschiebung: 51 mm P-P

1.7 Maximale Geschwindigkeit: 2,0 m/s

1.8 Maximale Beschleunigung: 100G (980 m/s²)

1.9 Eigenschwingungsfrequenz erster Ordnung: 2600 Hz±5%

1.10 Vibrationsisolationsfrequenz: 2,5 Hz

1.11 Durchmesser der Schwingspule:Ф340 mm

1.12 Gewicht der Schwingspule :22kg

1.13 Schraube auf dem Tisch:17×M10

1.14 Flussleckage:＜10gauss

1.15 Gerätegröße: L 1080mm×B 920mm×H 950mm (vertikaler Tisch)

1.16 Gerätegewicht : 1920 kg (ohne horizontalen Gleittisch)

2 LA-24K digitaler Schaltleistungsverstärker:

2.1 Ausgangsleistung: 20 kVA

2.2 Ausgangsspannung: 120 V

2.3 Ausgangsstrom: 200 A

2.4 Verstärkereffizienz :≥90%

2.5 Schaltfrequenz: 116 kHz

2.6 SNR:≥65dB

2.7 Rauschen:≤70dB

2.8 Verstärkergewicht: 500 kg

2.9 Verstärkergröße: B600mm×T 900mm×H 1280mm

3 Servoschutzsystem

Funktion: Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, externer Fehler, Steuerstromversorgung, Logikfehler, Eingangsphasenverlust

4 Digitaler Vibrationsregler VCSusb-2

4.1 Hardwarekonfiguration: 2 simultane Eingangskanäle, 1 Ausgangskanal

4.2 Steuerungsfunktionsmodul: Sinus, Zufall, klassischer Schock

4.3 Steuerungscomputer: Original-Markencomputer mit 17″ LCD-Monitor, Tastatur/optische Maus

4.4 Software: Englische Bedienung, Zeitbereichs- und Frequenzbereichsanalyse, Signalquelle, Sinus-Frequenz-Sweep-Analyse usw. Sie kann automatisch WORD-Testberichte erstellen. Sie kann die Signale und Daten anzeigen, speichern und Testparameter einstellen sowie Funktionen analysieren.

4.5 Betriebssystem: Windows

4.6 Beschleunigungssensor LAB: Frequenzbereich: 1-12000Hz

   Empfindlichkeit: 30pc/g

  Temperaturbereich: -40 - 160℃

5 VT120 vertikaler Erweiterungstisch

5.1 Material: Magnesiumlegierung, oberflächenharteloxiert

5.2 Tischgröße: 1200 mm×1200 mm

5.3 Befestigungsloch: M8-Edelstahlschraubhülse, langlebig und verschleißfest

5.4 Obere Grenznutzungsfrequenz: Sinus 400 Hz, Zufall 2000 Hz

5.5 Gewicht: ca. 145 kg

6 HG120 horizontaler Ölfilmschiebetisch

6.1 Material: Magnesiumlegierung, oberflächenharteloxiert

6.2 Tischgröße: 1200 mm×1200 mm

6.3 Befestigungsloch: M8-Edelstahlschraubhülse, langlebig und verschleißfest

6.4 Obere Grenznutzungsfrequenz: Sinus 400 Hz, Zufall 2000 Hz

6.5 Gewicht: ca. 151 kg (ohne Anschlusskopf)

7 B752S Kühlventilator (einschließlich Schalldämpfer)

7.1 Lüfterleistung: 7,5 kW

7.2 Lüfterdurchsatz: 67,5 m³/Min

7.3 Lüfterdruck: 0,067 kgf/cm2

8 Elektrische Anforderungen

8.1 Stromversorgung: 3-phasig 380 V/50 Hz, 35 kVA

8.2 Druckluft: 0,6 MPa

8.3 Erdungswiderstand:≤4Ω

Wichtige technische Parameter des digitalen Vibrationsreglers
