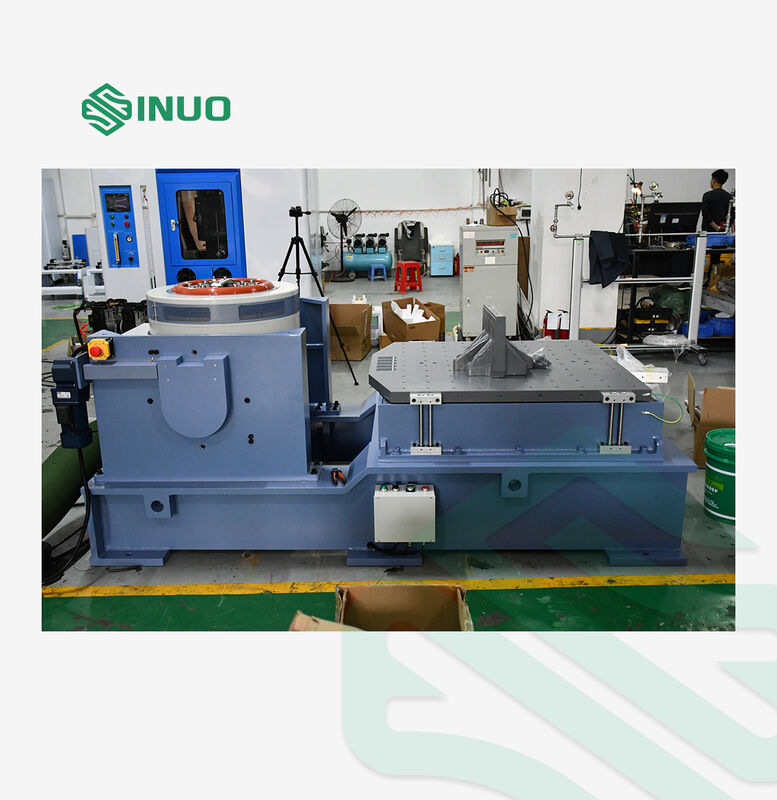

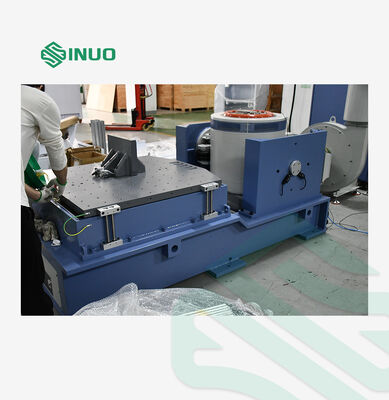

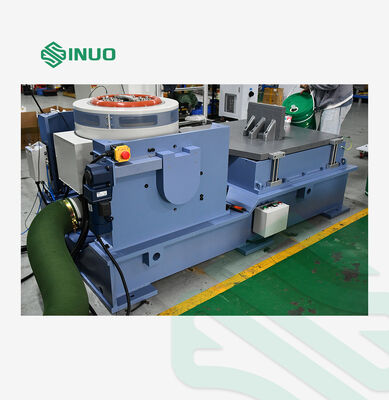

Hochfrequente elektromagnetische Vibrationsschwingsysteme für Batterietests

Hochfrequente elektromagnetische Vibrationsschwingsysteme für Batterietests

Markenbezeichnung:	Sinuo
Modellnummer:	SN553-EV440VT2012SMW-GPVCSusb-2
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Max. sinusförmige Erregerkraft:

Höchstgewicht 4000 kg/h

Max. gelegentliche aufregende Kraft:

4 000 kg/m2

Max. Aufprallerregungskraft:

8000Kg.f Spitze

Max. Verschiebung:

100 mm p-p

Max. Geschwindigkeit:

2,0 m/s

Frequenzbereich:

1 ‰ 3000 Hz

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

5 Sätze/Monat

Hervorheben:

Elektrische Sicherheits-Testgerät GPIB

Testgerät der elektrischen Sicherheits-RS485

Verbessernder Gittersimulator der Energie

Beschreibung des Produkts

Hochfrequente elektromagnetische Vibrationsschüttler für die Batterieprüfung

Professionelle elektromagnetische Vibrationsprüfsysteme, die speziell für Batterieprüfungen entwickelt wurden und die Übereinstimmung der Produktqualität mit internationalen Normen gewährleisten.

Anwendung des Produkts

Vibrationsprüfungen bewerten, wie Komponenten und Geräte in realen Umgebungen reagieren, indem sie einer kontrollierten Erregung oder einem Schock ausgesetzt werden.Anwendungsbereiche für Industrieprodukte einschließlich Leiterplatten, Flugzeuge, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.

Sinuo bietet umfassende Anregungs- und Prüflösungen, die die Einhaltung nationaler und internationaler Normen wie GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,und ASTM.

Auswahl der Vibrationsmaschine und Generatorstruktur

vom Kunden bereitgestellte Prüfbedingungen
Testarten: Sinus-Sweep, Zufallsschlag, klassischer Schock
Frequenzbereich: 1-3000 Hz
Formel: A(g)=(2πf) 2Dcm/980 A=0,002DmmF2 D=A/0,002F2 F=M(kg) ×A(g

Ausrüstungskonfiguration

Projekt	Anweisungen zur Konfiguration	Anzahl der FTE
Körper des Vibrationstisches	A30F44 Elektromagnetischer Anregungsgenerator	1 SET
Automatische Zentrierungssteuerung	Bewegliche Spulen-Zentrierungssystem	1 SET
Kühlsystem	B153S Kühlventilator (einschließlich Schalldämpfer)	1 SET
Vertikalverlängerungstabelle	VT150 Vertikale Ausdehnungstabelle	1 SET
Leistungsverstärker	Digitale Schaltleistung Verstärker LA-40KVA	1 SET
Schutzsystem	Servo-Schutzsystem	1 SET
Stromversorgung	Antriebsstrom zur Anregung	1 SET
Vibrationsregler	Digitale Vibrationsregelung VCSusb-2 (2-Kanal)	1 SET
Sensoren	Beschleunigungssensor des Systems	1 PCS
Computersystem	Steuerrechner	1 SET

Technische Parameter

A30F44 Elektromagnetischer Erregungsgenerator

Maximale sinusförmige Erregungskraft	Höchstgewicht 4000 kg/h
Maximale zufällige Anregungskraft	4 000 kg/m2
Maximale Aufregungskraft durch Aufprall	Höchstgewicht 8000 kg/h
Frequenzbereich	1 ‰ 3000 Hz
Höchstverlagerung	100 mm p-p
Höchstgeschwindigkeit	2.0m/s
Höchstbeschleunigung	100 G (980 m/s2)
Resonanzfrequenz erster Ordnung	2500 Hz ± 5%
Nutzlast	1000 kg
Frequenz der Vibrationsisolation	2.5 Hz
Durchmesser der beweglichen Spule	F440 mm
Gewicht der beweglichen Spirale	60 kg
Flussdurchfluss	< 10 Gauss
Erlaubtes Exzentrikmoment	> 500 Nm
Größe der Ausrüstung	1400 mm × 980 mm × 1230 mm (ohne vertikale Ausdehnungsplattform)
Gewicht der Ausrüstung	2800 kg

LA-40K Digitale Schaltleistung Verstärker

Ausgangsleistung	50 KVA
Ausgangsspannung	110Vrms
Ausgangsstrom	500 Arms
SNR	≥ 70 dB
Verstärkergröße	910 mm × 620 mm × 2050 mm

Servo-Schutzsystem

Umfassende Schutzfunktionen einschließlich Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, externer Fehler, Steuerungsnetzteil, Logikfehler,und Eingangsphasenverlust.

Digitale Vibrationssteuerung VCSusb-2

Hardware-Konfiguration	2 gleichzeitige Eingangskanäle, 1 Ausgangskanal
Steuerungsfunktionsmodul	Sineus, zufälliger, klassischer Schock
Steuerrechner	Original-Markencomputer mit LCD-Monitor
Software	Englischer Betrieb, Analyse der Zeit- und Frequenzbereiche, Signalquelle, Sinusfrequenz-Sweep-Analyse, automatische WORD-Testberichterstattung

Beschleunigungssensor LTE C04A07

Frequenzbereich	1-8000 Hz
Empfindlichkeit	30 mv/g
Temperaturbereich	-40 - 160°C

VT2012 Vertikaler Ausdehnungstabelle

Material	Magnesiumlegierung, anodisiert, mit Oberflächenhärte
Größe der Tabelle	2000×1200 mm
Festloch	M10 rechteckige Verteilung 100mm*100mm Schraubhülle aus Edelstahl
Frequenz der oberen Nutzungsgrenze	Sineus 100 Hz, zufällig 200 Hz
Gewicht	Ungefähr 340 Kilo.

B153S Kühlventilator (einschließlich Schalldämpfer)

Lüfterleistung	15 kW
Lüfterdurchfluss	81.6m3/s
Ventilatordruck	0.075kgf/cm2

Elektrische Anforderungen

Stromversorgung	Dreiphasige 5-Draht 380V/50Hz 75 KVA
Druckluft	0.6Mpa
Bodenwiderstand	≤ 4Ω

Systemkomponenten und -merkmale

1. Schwingungstischkörper

Bewegungsspirale:Gegossen und manuell bearbeitete bewegliche Spulen mit optoelektronischem Laststützsystem und doppelter Achsführung für eine höhere Haltbarkeit
Aufregungsspule:Doppelmagnetische Schaltkreisstruktur mit geringer Flussleckage und gleichmäßigem Magnetfeld
Körperoberfläche:Fortgeschrittene Phosphatbehandlung und Farbtechnik für Fahrzeuge zur langfristigen Verschleiß- und Rostsicherung
Tischkühlung:Geräuscharme Ventilatoren mit verbesserter Lufteinlassstruktur, Honigstockluftkanal für die Anregungsspule und zweischichtiger Shuntluftkanal für eine verbesserte Kühlung

2. LA Digitale Schaltleistung Verstärker

Zuverlässige IGBT-Technologie mit hoher Stabilität und Zuverlässigkeit
Einhaltung der Anforderungen der EU-Norm "CE"
Sinusoidale Frequenzmultiplikations-Impulsbreitenmodulationstechnologie für ein hohes Signal-Rausch-Verhältnis
Funktionsprinzip der Schaltvorrichtung für eine hohe Umwandlungseffizienz
Elektronische automatische Stromteiltechnologie
Ausgezeichnete Sicherheitsleistung

3. Servo-Schutzsystem

Vollständige Schutzfunktionen, einschließlich Stromnetzüberspannung, Unterspannung, Phasenverlust, Logikfehler, Strommoduldurchgang, Übertemperatur, Ausgangsüberstrom, Ausgangsüberspannung,Antriebsleistung, Plattform-Überverschiebung, Plattformtemperatur, externe Verriegelung und mehr.

4Vertikale Ausbauplattform

Als Plattform für größere Montageproben konzipiert, in quadratischen, runden oder kundenspezifischen Konfigurationen erhältlich.Alle Erweiterungsplattformen werden einer Modellbildung und Analyse der modalen Frequenz unterzogen, um die Auswirkungen dynamischer Merkmale zu minimierenGuss aus Magnesiumlegierung mit Dämpfungsmaterial.

5. Fotoelektrische automatische Zentrierung

Automatisch anpasst sich die Position der beweglichen Spule, um den ausgeglichenen Zustand aufrechtzuerhalten, um sicherzustellen, dass die bewegliche Spule während des Lade- und Entladevorgangs zentriert bleibt.

6Digitale Vibrationssteuerung

Technische Parameter des digitalen Vibrationsreglern

Eingangskanal

Anzahl der Eingangskanäle	2 gleichzeitige Eingangskanäle
Typ des Eingangssignals	Spannung/Ladung
Eintrittswiderstand	> 110 kΩ
Höchstspannungsbereich	±10V
Höchster Ladezufuhrbereich	±10000 PC
SNR	> 100 dB
Filter	160 dB/Oktave analoger Filter
Eingabeoberfläche	Drei optionale Eingänge: Spannung, ICP und Ladung
Maximaler Eingang	±10VPEAK
Analog-Digital-Wandler (ADC)	24-Bit-Auflösung, dynamischer Bereich: 114 dB, maximale Probenahmefrequenz 192 kHz
Eigenschaften der Schaltung	Eingebaute ICP-Konstante-Stromquelle und Ladungsverstärker, zwei Bereiche von 10 V/1 V, optionale Wechselstrom-Gleichstrom-Kopplung, analoger Antialiasing-Filter

Ausgangskanal

Anzahl der Ausgangskanäle	1 Ausgangskanal
Typ des Ausgangssignals	Spannungssignal
Ausgangsimpedanz	< 30Ω
Höchstspannungsbereich	±10V
Maximaler Ausgangsstrom	100 mA
Genauigkeit der Amplitude	2 mV
Harmonische Verzerrung	< 95 dBfs
Filter	160 dB/Oktave analoger Filter
Abgleich von Kanälen	Amplitude 0,04 dB, Phase ± 0.5
Digitale/analoge Umrichter (DAC)	24-Bit-Auflösung, dynamischer Bereich: 120 dB, maximale Probenahmefrequenz 192 kHz
Eigenschaften der Schaltung	Analog-Anti-Aliasing-Filter; Schaltkreis zum Schutz der Ausgabe
Prüfungstyp	Zufällige Schwingungsregelung/sinusoidale Regelung/typische Stoßregelung

Funktionen des digitalen Vibrationsreglern

Zufällige Kontrolle

Verwendet die Transferfunktionsausgleichsmethode mit benutzerdefinierten Leistungsspektrendiagrammen.Kontinuierliche Ausgabe von Gauss-Zufallssignalen für Echtzeit-Mehrkanal-Schließschlusskontrolle mit adaptiven Algorithmen für System-Nichtlinearität und Laständerungen.

Frequenzbereich: 0~4800Hz (erweiternswert auf 18750Hz)
Auflösung: 100, 200, 400, 800, 1600, 3200 Spektrallinien
Steuerungsleistungsspielraum > 90 dB
Kontrollstrategie: Einkanalsteuerung, gewichteter Durchschnitt, Höchstwert, Mindestwert

Sine Kontrolle

Bietet hochwertige Sinus- und Sinus-Sweep-Signale mit Amplitudenkontrolle, Aufenthalteinstellungen und flexiblen Sweep-Konfigurationen.

Frequenzbereich: 1 Hz ~ 5000 Hz (erweiterbar auf 10000 Hz)
Zeit der geschlossenen Schleife: 5 mS
Harmonische Verzerrung: < 100 dB
Frequenz-Sweep-Modi: linear (0~6000 Hz/min) und logarithmisch (0~100 Oct/min)
Fegenrichtung: oben, unten
Durchsuchungsdauer: als Anzahl der Durchsuchungen oder Prüfzeiten konfigurierbar

Klassischer Schock

Verwendet die Transferfunktion Ausgleichsmethode unterstützt verschiedene Wellenformtypen einschließlich halber Sinuswelle, Glockenwelle, rechteckige Welle, Trapezwelle, vordere Spitze Sägezahnwelle,Rückspitze Sägezahnwelle, und dreieckige Welle.

Dauer des Pulses: 0,5 bis 3.000 mS
Maximale Analysebandbreite: 18750 Hz
Rahmengröße: bis 16384
Konformität: MIL-STD-810 (US-Militärstandard), ISO-Standard, benutzerdefinierte Grenzwerte für die Unterbrechungssteuerung
