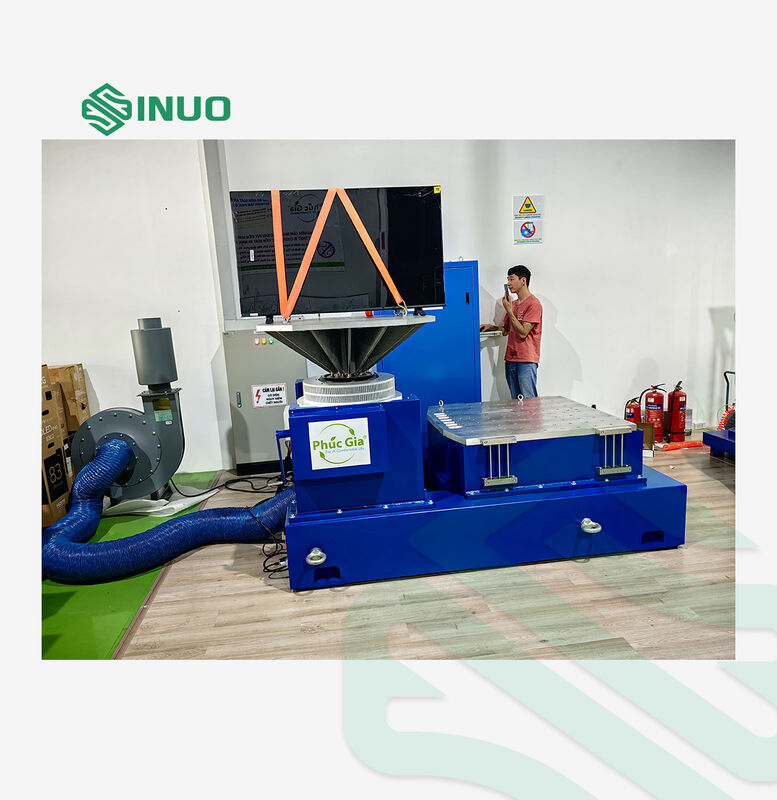

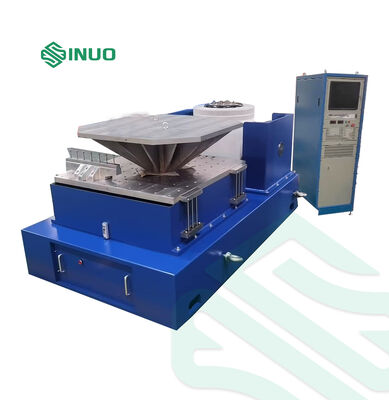

Vibrationsprüfsystem für den Transport mit vertikalen und horizontalen Tabellen

Projekt

Anweisungen zur Konfiguration

Qty

1.

Körper des Vibrationstisches

VG4000-100 elektromagnetischer Anregungsgenerator

1 SET

mit einer Breite von mehr als 20 mm,

1 SET

BL-4000 Kühlventilator (einschließlich Schalldämpfer)

1 SET

VT60 Vertikalverlängerungstabelle (600 × 600 mm)

1 SET

HB120 Horizontale Ölfolie (1200×1200 mm)

1 SET

2.

Digitale Leistungsverstärker

LA-45KVA digitaler Schaltleistungsverstärker

1 SET

Servo-Schutzsystem

1 SET

Antriebsstrom zur Anregung

1 SET

3.

Digitale Vibrationsregelung VCS-2

Zwei-Kanal-Digitalvibrationsregler

1 SET

Beschleunigungssensor des Systems

2 PCS

Steuerrechner

1 SET

4.

Zubehör

Verbindungskabel/Wasserleitungen/Luftleitungen

1 SET

Betriebsanleitungen, Prüfberichte, Bescheinigungen, Wartungshandbücher

1 SET

Zubehörwerkzeuge (T-Schlüssel, sechsseckiger Schlüssel, Schraubendreher usw.)

1 SET

Steuerungssoftware-Installation CD/Ersatzteile

1 SET

Parameter des elektromagnetischen Anregungsgenerators VG4000-100

Maximale sinusförmige Erregungskraft

4000Kg.f Höhe (40KN)

Maximale zufällige Anregungskraft

Bei der Verwendung von Schraubern sind die folgenden Anforderungen zu beachten:

Maximale Aufregungskraft durch Aufprall

8000Kg.f Höhepunkt (80KN)

Frequenzbereich

1 ‰ 2700 Hz

Höchstverlagerung

100 mm p-p

Höchstgeschwindigkeit

2 m/s

Höchstbeschleunigung

100G (980 m/s)²)

Höchstlast- Beschleunigungsverhältnis: F=M.A.

5G ((49m/s²)

10G ((98m/s)²)

20G196m/s²)

30G(294m/s²)

760 kg

360 kg

160 kg

93 kg

Erste Resonanzfrequenz:

2500 Hz ± 5%

Höchstlast:

800 kg

Frequenz der Vibrationsdämmung:

2.5 Hz

Durchmesser der beweglichen Spule:

F420 mm

Gewicht der beweglichen Spirale:

40 kg

Flussdurchfluss

< 10 Gauss

Erlaubtes Exzentrikmoment

> 500 Nm

Größe der Ausrüstung

1400 mm × 1300 mm × 1240 mm (ohne vertikalen Ausdehnungstisch)

Gewicht der Ausrüstung

3600 kg

Digitale Schaltleistung Verstärker LA-45

Ausgangsleistung

45 KVA

Ausgangsspannung

110Vrms

Ausgangsstrom

400 Arms

SNR

≥ 70 dB

Verstärkergröße

810 mm × 555 mm × 1810 mm

Servo-Schutzsystem

Funktion

Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, Außenfehler, Steuerungsstromversorgung, Logikfehler, Eingangsphasenverlust

Digitale Vibrationssteuerung VCSusb-2

Hardware-Konfiguration

2 gleichzeitige Eingangskanäle, 1 Ausgangskanal

Steuerungsfunktionsmodul

Sineus, zufälliger, typischer Schock

Steuerrechner

Original-Markencomputer mit LCD-Monitor

Software

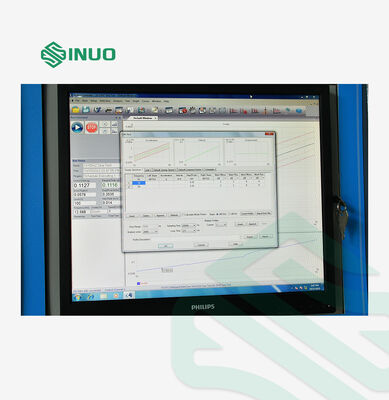

Es kann automatisch WORD-Testberichte erzeugen, anzeigen,Warenhaus, die Prüfparameter festlegen und Funktionen von Signalen und Daten analysieren.

Systembeschleuniger

Frequenzbereich: 1 ∼ 12000 Hz

Empfindlichkeit: 30 PC/g

Temperaturbereich: -24 - 250°C

VT60 vertikale Verlängerungstabelle

Material

Magnesiumlegierung, oberflächlich gehärtet

Größe der Tabelle

600 × 600 mm

Festloch

M8 rechteckige Verteilung 100mm*100mm Schraubhülse aus Edelstahl, langlebig und verschleißfest

Frequenz der oberen Nutzungsgrenze

Sine 2000 Hz, zufällig 2000 Hz

Gewicht

Ungefähr 60 Kilo.

HB120 Horizontale Ölfolien-Rutschtabelle

Material

Magnesiumlegierung, oberflächlich gehärtet

Größe der Tabelle

1200 × 1200 mm

Festloch

M12 rechteckige Verteilung 100mm*100mm Schraubhülle aus Edelstahl, langlebig und verschleißfest

Frequenz der oberen Nutzungsgrenze

Sine 500 Hz, zufällig 2000 Hz

Gewicht

Ungefähr 170 Kilo.

BL-5000 Kühlventilator

Kraft der Lüfter:

15 kW

Durchfluss der Lüfter:

1.2m³/s

Ventilatordruck:

6.5 kPa

Elektrische Anforderungen

Stromversorgung

Wechselstrom 3-Phasen 380V/50Hz 65 KW

Druckluft

0.6Mpa

Bodenwiderstand

≤ 4Ω
