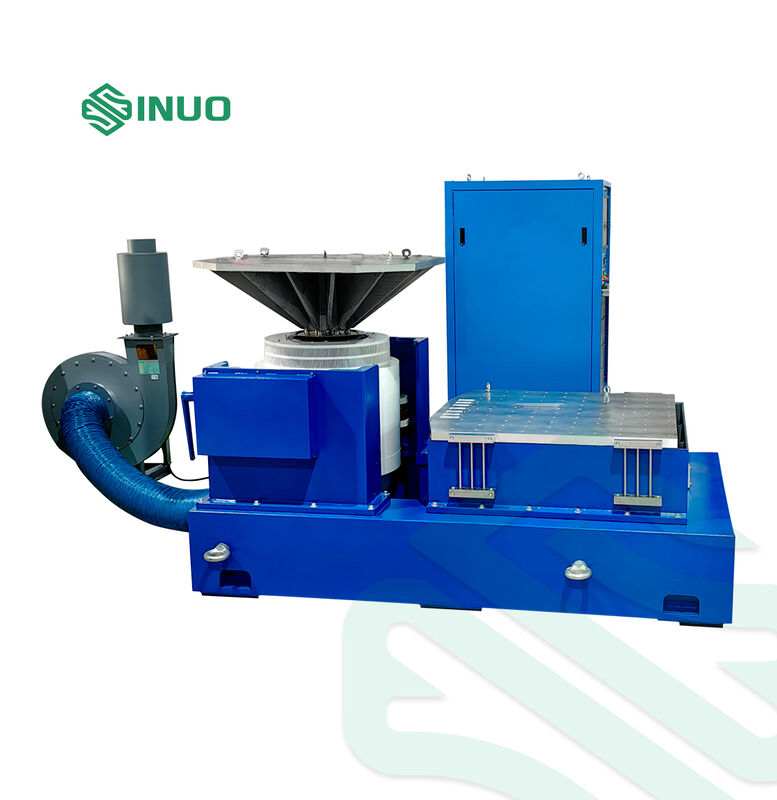

Hochleistungs-Vibrationsprüfsystem für Automobil- und Luftfahrttechnik

Hochleistungs-Vibrationsprüfsystem für Automobil- und Luftfahrttechnik

Markenbezeichnung:	Sinuo
Modellnummer:	SN553-EV310HG60VT60VCSusb-2
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Sinuskraft:

1000kg.f

Max. Geschwindigkeit:

1,8 m/s

Nutzlast:

300kg

Ankermesser:

Ф240 Millimeter

Max. Verschiebung:

76 mm pp

Max. Beschleunigung:

82G (800 m/s2)

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

5 Sätze/Monat

Hervorheben:

Verbessernde elektronische Last DCs RS485

Verbessernde elektronische Last DCs Lebenslaufs

Verbessernde elektronische Last PWM-Korrektur

Beschreibung des Produkts

Hochleistungs-Vibrationsprüfsystem für Automobil- und Luftfahrttechnik

Dieses fortschrittliche Vibrationsprüfsystem simuliert reale Umweltbedingungen, um die Haltbarkeit und Zuverlässigkeit elektronischer Komponenten in Automobil- und Luftfahrtanwendungen zu überprüfen.

Produktanwendungen

Vibrationsprüfungen umfassen das Anbringen von Komponenten oder Geräten zur Bewertung ihrer Leistung unter realen Umgebungsbedingungen.Unsere Systeme sind für eine breite Palette von Industrieprodukten einschließlich Schaltplatten konzipiert, Flugzeuge, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.

Sinuo bietet umfassende Anregungs- und Prüflösungen, die die Produktqualität nach nationalen und internationalen Standards wie GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,und ASTM.

Vibrationsprüfmethode

Testkonfigurationsparameter:

vom Kunden festgelegte Prüfbedingungen
Versuchsarten: Sinusfegen und zufällige Vibrationen
Frequenzbereich: 2-5000 Hz
Berechnungsformel: A(g) = ((2πf) 2Dcm/980 A=0,002DmmF2

Hauptdiagramm der Ausrüstung

VG1000-76 Technische Parameter des Elektromagnetischen Erregungsgenerators

Maximale sinusförmige Erregungskraft	1000 kg.f Spitzenwert
Maximale zufällige Anregungskraft	1000Kg.f r.m.
Maximale Aufregungskraft durch Aufprall	Höchstgewicht 2000 kg/h
Frequenzbereich	1 bis 2 900 Hz
Höchstverlagerung	76 mm p-p
Höchstgeschwindigkeit	10,8 m/s
Höchstbeschleunigung	82G (800 m/s2)
Resonanzfrequenz erster Ordnung	3200 Hz ± 5%
Nutzlast M1+M2	300 kg
Frequenz der Vibrationsisolation	2.5 Hz
Durchmesser der beweglichen Spule	F240 mm
Gewicht der beweglichen Spirale	14 kg
Nennentwicklungsmoment	350 N.M
Schraub auf den Tisch.	16 × M10
Flussdurchfluss	< 10 Gauss
Erlaubtes Exzentrikmoment	300 Nm
Größe der Ausrüstung	945 mm × 720 mm × 784 mm
Gewicht der Ausrüstung	1000 kg

Höchstlast gegenüber Beschleunigungsverhältnis (Sinus):

Beschleunigung	Höchstlast
5G	188 Kilo
10G	88 kg
20G	38 kg
30 g	21 kg

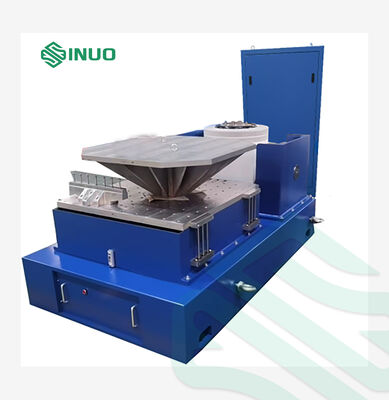

Horizontale Gleitplattform

Die horizontalen Schieberegler verfügen über eine hohe Umdrehmomentkapazität und eine seitliche Zurückhaltung.bietet außergewöhnliche Momentgrenzwerte bei gleichzeitiger Aufrechterhaltung optimaler Dämpfungsmerkmale der FührungsölfolieDie horizontale Schiebetischmontage umfasst eine Schiebetische, einen Verbindungskopf, eine Naturgranitplatte, eine horizontale Schiebetischbasis und eine unabhängige Ölquelle.

Systemmerkmale

Hochleistungsfähigkeit und Zuverlässigkeit

Die geschlossene Steuerung über einen DSP-Prozessor mit PC-unabhängiger Steuerungsschleife gewährleistet Echtzeit-Reaktionsfähigkeit und hohe Effizienz des Systems.Gewährleistung von Zuverlässigkeit und PräzisionAlle Eingangskanäle verfügen über 24-Bit-Auflösungs-ADCs, geräuscharme Hardware und integrierte analoge/digitale Anti-Aliasing-Filter.

Benutzerfreundlicher Betrieb

Windows-basierte Anwendungssoftware mit intuitiver Bedienung und umfassenden Hilfsfunktionen.Umfangreiche Einstellungen der Prüfparameter mit USB2.0-Schnittstelle für eine nahtlose Computerintegration.

Leistungsfähige und flexible Funktionalität

Erweiterte Vibrationssteuerungsplattform, die in der Lage ist, komplexe Aufgaben zu bewältigen.Modulares Design ermöglicht die Konfiguration verschiedener Hardware- und Softwarekomponenten, um unterschiedliche Prüf- und Analyseanforderungen auf derselben Hardwareplattform zu erfüllen.

Umfassende Prüfsicherheit

Die kleine Signalsteuerung ermöglicht die Vibrationsvorschau des Systems zur Bewertung des Geräuschpegels und zur Analyse der Übertragungsfunktion.PrüfobjekteEin eingebauter Notschlüssel für das sofortige Abschalten bei Systemstörungen.

Automatisierte Prüfberichterstattung

Eine umfassende Dokumentation umfasst Prüfsteuerungsfunktionen, Einstellparameter, Steuerung der Zielspektralkürben,Zeit- und Frequenzbereichskurven. Unterstützt direkten Druck, Vorschau und Online-Verteilung mit anpassbaren Berichtsformaten.
