Hochleistungs-Vibrationsmaschine: 1200 kg Lastkapazität, Schlag von 76 mm

Hochleistungs-Vibrationsmaschine: 1200 kg Lastkapazität, Schlag von 76 mm

Markenbezeichnung:	Sinuo
Modellnummer:	SN553-EVW390HB120VCS-4
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Sinuskraft:

9000Kg.f

Zufällige Kraft:

9000Kg.f

Schock Froce:

18000Kg.f

Nutzlast:

1200 kg

Max. Verschiebung:

76 mm pp

Max. Beschleunigung:

120g

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

5 Sätze/Monat

Hervorheben:

Testgerät der Lithium-Batterie 1000V

EVSE-Lithium-Batterie-Testgerät

Elektrische Sicherheitsprüfvorrichtung des Isolierungs-Impulses

Beschreibung des Produkts

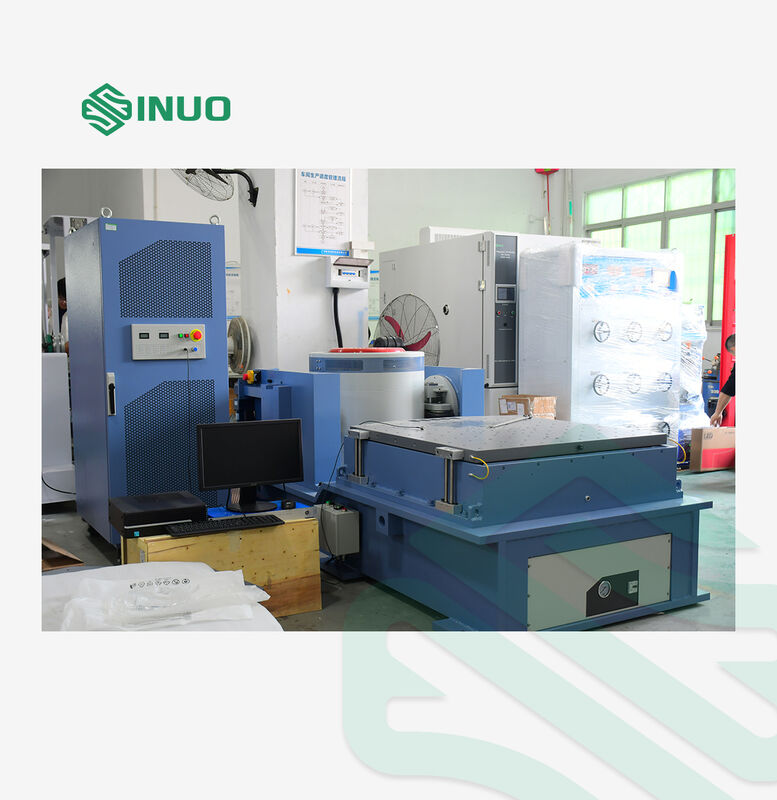

Hochleistungs-Vibrationsmaschine: 1200 kg Tragfähigkeit, 76 mm Hub

Die wassergekühlte Vibrationstisch-Serie bietet außergewöhnliche Leistung mit großem Schub, starker Tragfähigkeit, hohem Kühlwirkungsgrad und einem maximalen Hub von 76 mm. Entwickelt, um strenge Vibrationstestanforderungen für große elektronische Baugruppen, Automatisierungsgeräte, Luft- und Raumfahrtkomponenten, künstliche Satelliten und militärische Systeme zu erfüllen.

Mit speziell entwickelten Zapfensystemen und geeigneter Fundamentunterstützung arbeitet das System von niedrigen Frequenzen ab 1 Hz oder DC und eignet sich sowohl für Sinus- als auch für Zufallsvibrationstests.

Produktanwendungen

Vibrationstests simulieren reale Umgebungsbedingungen, indem sie Komponenten und Geräte anregen, um ihre Leistung und Haltbarkeit zu bewerten. Die Anwendungen erstrecken sich über industrielle Sektoren wie Leiterplatten, Flugzeuge, Schiffe, Raketen, Raketen, Automobile und Haushaltsgeräte.

Laberton bietet umfassende Anregungs- und Testlösungen, die die Produktqualität in Übereinstimmung mit nationalen und internationalen Standards wie GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM gewährleisten.

Auswahl und Spezifikationen der Vibrationsmaschine

Auswahlkriterien

Vom Kunden bereitgestellte Testbedingungen
Testarten: Sinus-Sweep, Zufall, Klassischer Schock
Frequenzbereich: 1-2700 Hz
Formel: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²
D=A/0.002F² F=M(kg) × A(g)

Gerätekonfiguration

Projekt	Konfigurationsdetails	Menge
1. Vibrationskörper	E90T45 elektromagnetischer Anregungsgenerator Automatische Zentriervorrichtung für bewegliche Spule WCU-2 Wasserkühler VT120 vertikaler Erweiterungstisch HB120 horizontale Ölfilmschiebetisch Elektrischer Lenkmechanismus	1 SATZ
2. Digitaler Schaltleistungsverstärker	LA-100KVA digitaler Schaltleistungsverstärker Servoschutzsystem Erregungsstromversorgung	1 SATZ
3. Digitaler Vibrationscontroller VCS-4	4-Kanal-Digital-Vibrationscontroller Systembeschleunigungssensor Steuerungscomputer	1 SATZ
4. Zubehör	Anschlusskabel/Wasserleitungen/Luftleitungen Bedienungsanleitung, Inspektionsberichte, Zertifikate, Wartungshandbücher Zubehörwerkzeuge (T-Schlüssel, Sechskantschlüssel, Schraubendreher usw.) Installations-CD für Steuerungssoftware/Ersatzteile	1 SATZ

Technische Parameter

E90T45 Elektromagnetischer Anregungsgenerator

Maximale sinusförmige Erregungskraft	9000 kgf Spitze
Maximale Zufallserregungskraft	9000 kgf rms
Maximale Stoßerregungskraft	18000 kgf Spitze
Frequenzbereich	1～2700 Hz
Maximaler Hub	76 mm p-p
Maximale Geschwindigkeit	2 m/s
Maximale Beschleunigung	120G (1176 m/s²)
Beziehung zwischen maximaler Last und Beschleunigung: F=M.A
5G (49 m/s²)	2295 kg
10G (98 m/s²)	1095 kg
20G (196 m/s²)	495 kg
30G (294 m/s²)	295 kg
Eigenschwingungsfrequenz erster Ordnung	2200 Hz±5%
Maximale Last	1200 kg
Vibrationsisolationsfrequenz	3 Hz
Durchmesser der beweglichen Spule	Ф450 mm
Gewicht der beweglichen Spule	90 kg
Streufluss	＜10 Gauß
Zulässiges exzentrisches Moment	＞1000 N.m
Geräteabmessungen	1700 mm×1360 mm×1540 mm (ohne vertikalen Erweiterungstisch)
Gerätegewicht	5900 kg

LA-100 Digitaler Schaltleistungsverstärker

Ausgangsleistung	100 KVA
Ausgangsspannung	110 Vrms
Ausgangsstrom	1000 Arms
SNR	≥65 dB
Verstärkergröße	3300 mm×810 mm×2170 mm
Verstärkergewicht	3700 kg

Servoschutzsystem

Umfassender Schutz einschließlich: Überspannung des Stromnetzes, Unterspannung des Netzes, Logikfehler, Schutz des Leistungsmoduls, Temperatur des Leistungsmoduls, Überstrom am Ausgang, Überspannung am Ausgang, Antriebsstromversorgung, Plattformverschiebung, Plattformtemperatur und externe Verriegelungsschaltungen. Automatische Abschaltung des Ausgangs mit akustischen und visuellen Alarmen bei Erkennung eines Fehlers.

Digitaler Vibrationscontroller VCS-4

Hardware-Konfiguration	4 simultane Eingangskanäle, 1 Ausgangskanal
Steuerungsfunktionsmodul	Sinus, Zufall, typischer Schock, Resonanzsuche und Verweildauer
Steuerungscomputer	Original-Markencomputer mit LCD-Monitor
Software	Chinesische/englische Bedienung, Zeitbereichs- und Frequenzbereichsanalyse, Signalquelle, Sinus-Frequenz-Sweep-Analyse. Erzeugt automatisch WORD-Testberichte mit umfassenden Signal- und Datenanalysefunktionen.
Systembeschleuniger	Frequenzbereich: 1-12000 Hz, Empfindlichkeit: 50 mV/g, Temperaturbereich: -24 - 250°C

VT120 Vertikaler Erweiterungstisch

Material	Magnesiumlegierung, oberflächengehärtet
Tischgröße	1200×1200 mm
Festes Loch	M12 rechteckige Verteilung 100 mm×100 mm Edelstahlschraubhülse
Obere Grenznutzungsfrequenz	Sinus 500 Hz, Zufall 1500 Hz
Gewicht	Ungefähr 165 kg

HB120 Horizontale Ölfilmschiebetisch

Material	Magnesiumlegierung, oberflächengehärtet
Tischgröße	1200×1200 mm
Festes Loch	M12 rechteckige Verteilung 100 mm×100 mm Edelstahlschraubhülse
Obere Grenznutzungsfrequenz	Sinus 2000 Hz, Zufall 2000 Hz
Gewicht	170 kg (ohne Stecker)

Wasserkühleinheit WCU

Wärmeaustauschkapazität	100 kW Kühlturm 15T
Äußerer Kreislauf Wasserfluss/Druck	200 l/min 0,25-0,4 MPa
Anforderung an destilliertes Wasser	Wasserhärte 30 ppm, PH7-8, Leitfähigkeit 1 us/cm
Schnittstelle für äußere Kreislaufwasserleitung	1-1/4" oder DN32
Abmessungen (L×B×H)	610 mm×900 mm×2000 mm
Gewicht	380 kg

Elektrische Anforderungen

Stromversorgung	3-Phasen-5-Leiter 380 V/50 Hz 162 kW
Druckluft	0,6 MPa
Erdungswiderstand	≤4Ω
