IEC 62196 Elektromagnetische Vibrationsprüfsysteme für Fahrzeugkomponenten

IEC 62196 Elektromagnetische Vibrationsprüfsysteme für Fahrzeugkomponenten

Markenbezeichnung:	Sinuo
Modellnummer:	SN553-EV440VT2012SMW-GP VCSusb-2
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Maximale sinusförmige Erregungskraft:

Höchstgewicht 4000 kg/h

Maximale zufällige Erregungskraft:

4 000 kg/m2

Maximale Aufprallerregungskraft:

8000Kg.f Spitze

Maximale Verschiebung:

100 mm p-p

Höchstgeschwindigkeit:

2,0 m/s

Maximale Beschleunigung:

100G ((980 m/s2)

Frequenzbereich:

1 ‰ 3000 Hz

Nutzlast:

1000 kg

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

5 Sätze/Monat

Hervorheben:

Elektrische Sicherheits-Testgerät DCs Hipot

Testgerät der elektrischen Sicherheits-RS232

Testgerät ev DCs 6000V

Beschreibung des Produkts

IEC 62196 Elektromagnetische Vibrationsprüfsysteme für Fahrzeugkomponenten

Vibrationsprüfungen unterziehen Komponenten und Geräte simulierten Belastungen, um ihre Reaktion auf reale Bedingungen zu bewerten.Dieser wesentliche Prozess gewährleistet die Haltbarkeit und Zuverlässigkeit der Produkte in verschiedenen Branchen, einschließlich der Luft- und Raumfahrtindustrie, Automobilindustrie und Unterhaltungselektronik.

Sinuo bietet maßgeschneiderte Vibrationsprüflösungen, die die grundlegenden Konformitätsstandards übertreffen (einschließlich GB, GJB, UL, IEC, ASTM und mehr).Bereitstellung präziser Testmöglichkeiten zur Beschleunigung der Markteinführungszeit, die Produktqualität zu verbessern und branchenführende Zuverlässigkeit zu schaffen.

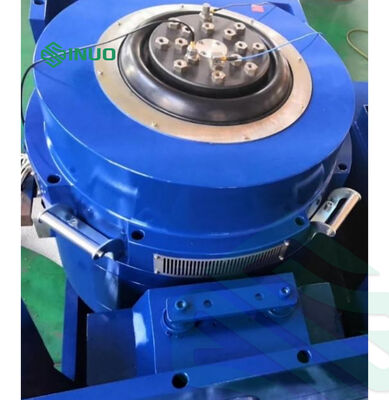

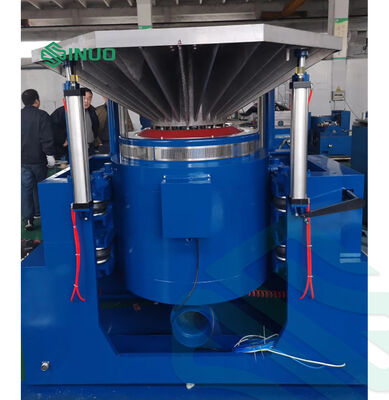

Strukturdiagramm des Vibrationsgenerators

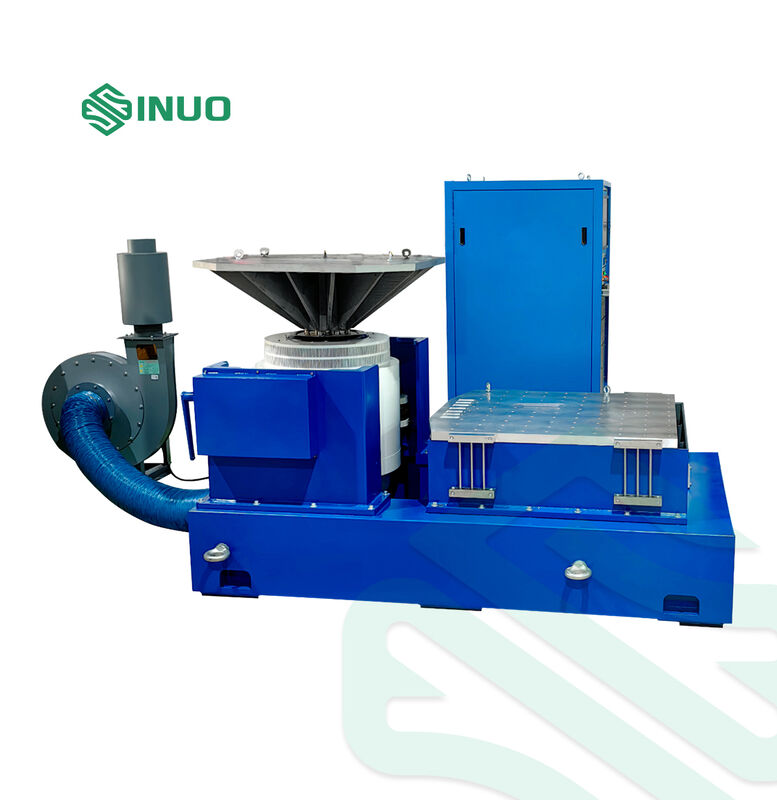

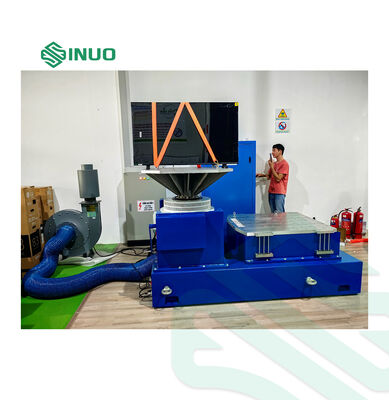

Hauptdiagramm der Ausrüstung

Technische Parameter der Ausrüstung

Parameter des Elektromagnetischen Erregungsgenerators

Parameter	Spezifikation
Maximale sinusförmige Erregungskraft	Höchstgewicht 4000 kg/h
Maximale zufällige Anregungskraft	4 000 kg/m2
Maximale Aufregungskraft durch Aufprall	Höchstgewicht 8000 kg/h
Frequenzbereich	1 ‰ 3000 Hz
Höchstverlagerung	100 mm p-p
Höchstgeschwindigkeit	2.0m/s
Höchstbeschleunigung	100 G (980 m/s2)
Resonanzfrequenz erster Ordnung	2500 Hz ± 5%
Nutzlast	1000 kg
Frequenz der Vibrationsisolation	2.5 Hz
Durchmesser der beweglichen Spule	F440 mm
Gewicht der beweglichen Spirale	60 kg
Flussdurchfluss	< 10 Gauss
Erlaubtes Exzentrikmoment	> 500 Nm
Größe der Ausrüstung	1400 mm × 980 mm × 1230 mm (ohne vertikale Ausdehnungsplattform)
Gewicht der Ausrüstung	2800 kg

Digitale Schaltleistung Verstärker

Parameter	Spezifikation
Ausgangsleistung	50 KVA
Ausgangsspannung	110Vrms
Ausgangsstrom	500 Arms
SNR	≥ 70 dB
Verstärkergröße	910 mm × 620 mm × 2050 mm

Servo-Schutzsystem

Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, Außenfehler, Steuerungsstromversorgung, Logikfehler, Eingangsphasenverlust

Digitale Vibrationssteuerung

Komponente	Spezifikation
Hardware-Konfiguration	2 gleichzeitige Eingangskanäle, 1 Ausgangskanal
Steuerungsfunktionsmodul	Sineus, zufälliger, klassischer Schock
Steuerrechner	Original-Markencomputer mit LCD-Monitor
Software	Englischer Betrieb, Analyse der Zeit- und Frequenzbereiche, Signalquelle, Sinusfrequenz-Sweep-Analyse, automatische WORD-Testberichterstattung
Eingangskanal
Anzahl der Eingangskanäle	2 gleichzeitige Eingangskanäle
Typ des Eingangssignals	Spannung/Ladung
Eintrittswiderstand	>110 kΩ
Höchstspannungsbereich	±10V
Höchster Ladezufuhrbereich	±10000 PC
SNR	>100 dB
Filter	160 dB/Oktave analoger Filter
Eingabeoberfläche	Drei optionale Eingänge: Spannung, ICP und Ladung
Maximaler Eingang	±10VPEAK
Analog-/Digitalwandler (ADC)	mit einer Auflösung von 24 Bit, Dynamischer Bereich: 114 dB, maximale Probenahmefrequenz 192 kHz
Eigenschaften der Schaltung	Die Eingabeoberfläche verfügt über eine eingebaute ICP-Konstante-Stromquelle und einen Ladungsverstärker mit zwei Spannungsbereichen von 10 V/1 V und einer optionalen AC/DC-Kopplung sowie einem analogen Anti-Aliasing-Filter.
Ausgangskanal
Anzahl der Ausgangskanäle	1 Ausgangskanal
Typ des Ausgangssignals	Spannungssignal
Ausgangsimpedanz	<30Ω
Höchstspannungsbereich	±10V
Maximaler Ausgangsstrom	100 mA
Genauigkeit der Amplitude	2 mV
Harmonische Verzerrung	< 95 dBfs
Filter	160 dB/Oktave analoger Filter
Abgleich von Kanälen	Amplitude 0,04 dB, Phase ± 0.5
Digitale/analoge Umrichter (DAC)	24-Bit-Auflösung, dynamischer Bereich: 120 dB, maximale Probenahmefrequenz 192 kHz
Eigenschaften der Schaltung	Analog-Anti-Aliasing-Filter; Schaltkreis zum Schutz der Ausgabe
Prüfungstyp	Zufällige Schwingungsregelung/sinusoidale Regelung/typische Stoßregelung

Beschleunigungssensor LTE C04A07

Parameter	Spezifikation
Frequenzbereich	1-8000 Hz
Empfindlichkeit	30 mv/g
Temperaturbereich	-40 - 160°C

Tabelle der vertikalen Ausdehnung

Parameter	Spezifikation
Material	Magnesiumlegierung, anodisiert, mit Oberflächenhärte
Größe der Tabelle	2000×1200 mm
Festloch	M10 rechteckige Verteilung 100mm*100mm Schraubhülle aus Edelstahl
Frequenz der oberen Nutzungsgrenze	Sineus 100 Hz, zufällig 200 Hz
Gewicht	Ungefähr 340 Kilo.

Kühlventilator (einschließlich Schalldämpfer)

Parameter	Spezifikation
Lüfterleistung	15 kW
Lüfterdurchfluss	81.6m3/s
Ventilatordruck	0.075kgf/cm2

Elektrische Anforderungen

Parameter	Spezifikation
Stromversorgung	Dreiphasige 5-Draht 380V/50Hz 75 KVA
Druckluft	0.6Mpa
Bodenwiderstand	≤ 4Ω

Systemmerkmale

Hohe Leistung und Zuverlässigkeit:Die Schlusskontrolle über den DSP-Prozessor sorgt für Echtzeit-Reaktion und hohe Präzision.24-Bit-Auflösungs-ADCs mit geringer Geräuschbelastung und eingebauten Anti-Aliasing-Filtern gewährleisten die Genauigkeit der Analyse.
Einfache Operation:Windows-basierte Anwendungssoftware mit automatischem Assistenten und Erstellung von Testberichten vereinfacht sich wiederholende Testarbeiten.
Leistungsfähige Funktionen und Flexibilität:Moduläres Design ermöglicht die Konfiguration verschiedener Hardware und Software, um unterschiedliche Testanforderungen zu erfüllen.
Prüfsicherheit:Eine kleine Signalkontrolle, mehrere Sicherheitsüberprüfungen und Verriegelungseinstellungen sorgen für einen maximalen Schutz für Prüfer, Prüfobjekte und Ausrüstung.
Erstellung des Prüfberichts:Einmalige Erstellung von Word- oder PDF-Testberichten einschließlich Steuerungsfunktionen, Parametern, Spektrumkurven und Analysedaten.

Technische Parameter des digitalen Vibrationsreglern

Eingangskanal

Parameter	Spezifikation
Anzahl der Eingangskanäle	2 gleichzeitige Eingangskanäle
Typ des Eingangssignals	Spannung/Ladung
Eintrittswiderstand	> 110 kΩ
Höchstspannungsbereich	±10V
Höchster Ladezufuhrbereich	±10000 PC
SNR	> 100 dB
Filter	160 dB/Oktave analoger Filter
Eingabeoberfläche	Drei optionale Eingänge: Spannung, ICP und Ladung
Maximaler Eingang	±10VPEAK
Analog-Digital-Wandler (ADC)	24-Bit-Auflösung, dynamischer Bereich: 114 dB, maximale Probenahmefrequenz 192 kHz

Ausgangskanal

Parameter	Spezifikation
Anzahl der Ausgangskanäle	1 Ausgangskanal
Typ des Ausgangssignals	Spannungssignal
Ausgangsimpedanz	< 30Ω
Höchstspannungsbereich	±10V
Maximaler Ausgangsstrom	100 mA
Genauigkeit der Amplitude	2 mV
Harmonische Verzerrung	< 95 dBfs
Filter	160 dB/Oktave analoger Filter
Abgleich von Kanälen	Amplitude 0,04 dB, Phase ± 0.5
Digitale/analoge Umrichter (DAC)	24-Bit-Auflösung, dynamischer Bereich: 120 dB, maximale Probenahmefrequenz 192 kHz
Prüfungstyp	Zufällige Schwingungsregelung/sinusoidale Regelung/typische Stoßregelung
