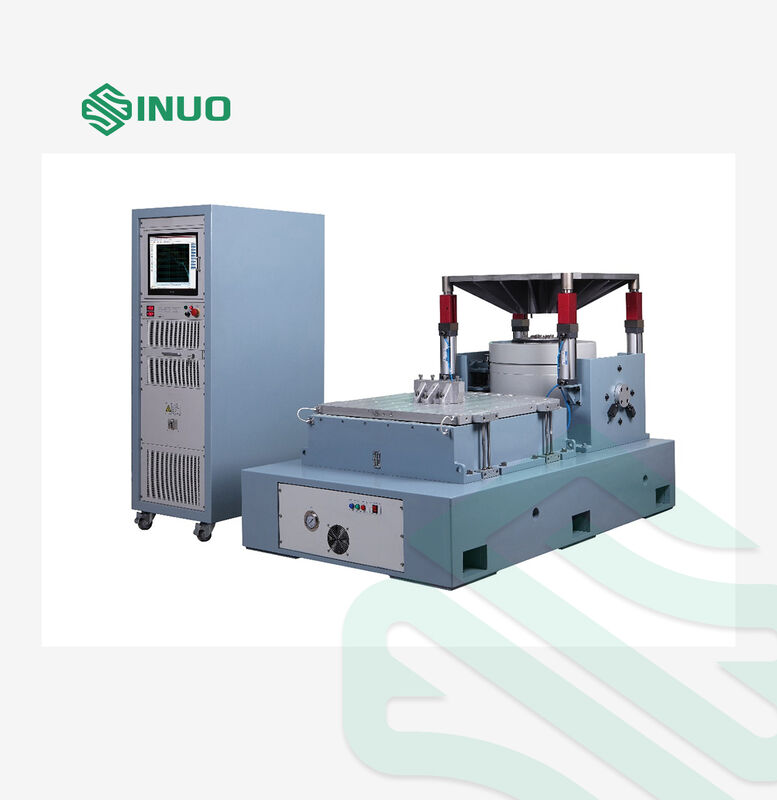

MIL-STD-810 Elektrodynamischer Schwingprüfer für erhöhte Haltbarkeit

Mil-STD-810Elektrodynamischer Vibrationsschüttler für eine höhere Haltbarkeit

Anwendung des Produkts

Vibrationsprüfungen sind die Aktion, bei der ein Bauteil oder ein Gerät erregend oder schockierend angezeigt wird, um zu sehen, wie es in einer realen Umgebung reagieren würde.aus Industrieprodukten wie Leiterplatten, Flugzeuge, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.

Sinuo kann Ihnen das gesamte Anregungs- und Testprogramm zur Verfügung stellen und die Qualität der Produkte für Sie nach nationalen und internationalen Standards wie GB, GJB, UL, JIS, DIN, ISO nachweisen,BS, MIL, IEC und ASTM.

Auswahlformel der Vibrationsmaschine und Strukturdiagramm des Vibrationsgenerators

1- die von der Firma des Kunden bereitgestellten Prüfbedingungen;

2- Testart: Sinusfegen; Zufallsproblem; Schock

3Frequenzbereich: 1-3000 Hz

4. Formel: A(g)=(2πf) 2Dcm/980 A=0,002DmmF2 D=A/0,002F2

F=M(kg) ×A(g)

Anweisungen zur Ausrüstungskonfiguration

Technische Parameter der Ausrüstung

1. Schwingungstischkörper

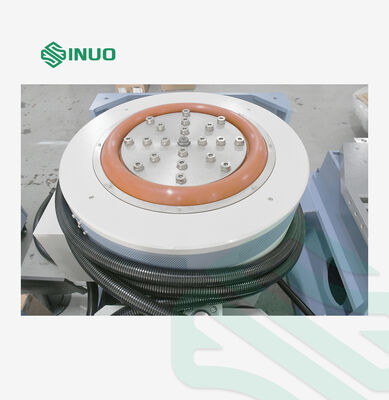

1.1 Bewegliche Spule

Der Vibrationstisch ist mit gegossenen und manuell bearbeiteten beweglichen Spulen, einem optoelektronischen Laststützsystem und einer doppelten Achsführung ausgestattet.Doppellagerführung ist ein einzigartiges Merkmal, das bei Schwingungstests zur Verringerung dynamischer axialer Kreuzung und Rotation für eine höhere Haltbarkeit hilft.

1.2 Aufregungsspule

Doppelmagnetische Schaltkreisstruktur, geringer Flussdurchfluss, einheitliches Magnetfeld.

1.3 Körperoberfläche

Mit Hilfe fortschrittlicher Phosphatbehandlung und Fahrzeuglacktechnologie hat es langfristige Verschleiß- und Rostbeständigkeit.

1.4 Tischkühlung:

Die Aufregungsspule verwendet einen Honigstockluftkanal und der mittlere Magnetring einen zweischichtigen Shuntluftkanal.Um die Kühlung zu verbessern, wird ein neues Luftkanalkonzept eingeführt..

2. LA Digitale Schaltleistung Verstärker

Der digitale Schaltleistungsverstärker der LA-Serie verwendet eine zuverlässige IGBT-Technologie:

a. Hohe Stabilität und Zuverlässigkeit

b. Erfüllen der Anforderungen der EU-Norm "CE"

c. Mit Hilfe der Sinusfrequenzmultiplikations-Impulsbreitenmodulationstechnologie ist das Signal-Rausch-Verhältnis des Leistungsverstärkers hoch.

d. Unter Verwendung des Arbeitsprinzips des Schaltnetzteils ist die Umwandlungseffizienz hoch.

e. Verwendung elektronischer automatischer Stromteiltechnologie

f. Gute Sicherheitsleistung.

3. Servo-Schutzsystem

Vollständige Schutzfunktionen, einschließlich Stromnetzüberspannung, Unterspannung, Phasenverlust, Logikfehler, Strommoduldurchgang, Übertemperatur, Ausgangsüberstrom, Ausgangsüberspannung,Antriebsleistung, Plattformüberlagerung, Plattformtemperatur, äußere Verriegelung usw.

4Vertikale Ausbauplattform

Die Verlängerungsplattform wird normalerweise als Plattform für größere Montageproben verwendet und kann quadratisch oder rund oder benutzerdefiniert sein.Um die Auswirkungen der dynamischen Eigenschaften der erweiterten Plattform zu verringernDiese Erweiterungsplattformen sind typischerweise aus Magnesiumlegierung gegossen und haben ein Dämpfungsmaterial.

5. Fotoelektrische automatische Zentrierung

Automatische Zentrierung sorgt dafür, dass die bewegliche Spule beim Be- und Entladen immer zentriert ist.

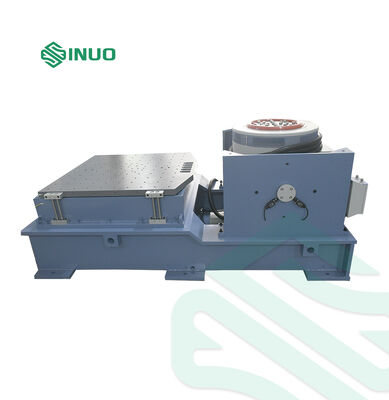

6. Horizontale Gleitplattform

Das Horizontal-Slide-Design weist einen hohen Umdrehmoment und eine hohe seitliche Zurückhaltung auf.eine hohe dynamische Momentgrenze bei gleichzeitiger Erhaltung der Dämpfungsmerkmale der FührungsanlageDer horizontale Schiebetisch besteht aus einer Schiebeplatte, einem Verbindungskopf, einer Naturgranitplatte, einer horizontalen Schiebetischbasis und einer unabhängigen Ölquelle.

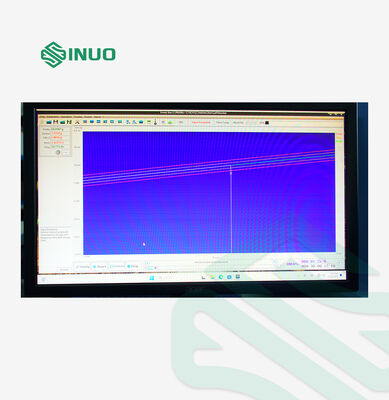

7Digitale Vibrationskontrolle

Die Vibrationssteuerung erfolgt durch den DSP-Prozessor und der PC ist unabhängig von der Steuerungsschleife.Es gewährleistet die Echtzeit und hohe Effizienz des SteuerungssystemsEs kann rechtzeitig und schnell auf Änderungen im Prüfsystem reagieren und die Stabilität und hohe Präzision der Steuerung sicherstellen.Die Hardware verwendet einen 32-Bit-DSP-Prozessor mit einer Hauptfrequenz von bis zu 300 MHz und einen ADC/DAC mit einer Auflösung von 24 Bit. Geräuscharme Konstruktionstechnologie mit hochpräziser digitaler Schwingpunktfilterung und Hardware-Schaltkreisen.und das Signal-Rausch-Verhältnis größer als 100 dB ist.

Eigenschaften

a. Hohe Leistung und Zuverlässigkeit

Die geschlossene Steuerung erfolgt durch den DSP-Prozessor und der PC ist unabhängig von der Steuerungsschleife und gewährleistet die Echtzeit und hohe Effizienz des Steuerungssystems.Es kann rechtzeitig und schnell auf Änderungen des Prüfsystems reagieren.Alle Eingangskanäle verfügen über 24-Bit-Auflösungs-ADCs, geräuscharme Hardware und integrierte analoge und digitale Anti-Aliasing-Filter.die die hohe Genauigkeit der Analyse gewährleisten.

b. Einfach zu bedienen

Die Windows-basierte Anwendungssoftware ist einfach zu bedienen und reich an Hilfsfunktionen.Der leistungsstarke automatische Assistent des Systems und die automatische Erstellung von Prüfberichten erleichtern sich wiederholende und langweilige PrüfarbeitenDie Einstellungen der Testparameter sind reichhaltig und rigoros, und die USB2.0-Schnittstelle ermöglicht eine engere und harmonischere Verbindung mit dem Computer.

c. Leistungsstarke Funktionen und Flexibilität

Die Vibrationssteuerung ist eine leistungsstarke Vibrationssteuerungsplattform, die mehrere komplexe Aufgaben erledigen kann.verschiedene Anwendungssoftware kann konfiguriert werden, um eine Vielzahl von Analyseaufgaben zu erfüllen, um Ihre verschiedenen Test- und Analyseanforderungen zu erfüllenDer Controller hat ein modulares Design und kann die entsprechende Hardware und Software entsprechend den unterschiedlichen Benutzerbedürfnissen konfigurieren, um unterschiedlichen Bedürfnissen gerecht zu werden.

d. Prüfsicherheit

Die Steuerung ermöglicht eine kleine Signalsteuerung, um eine Vorschau auf die Systemvibrationssteuerung zu erhalten.Und haben ein grobes Verständnis der Übertragung Funktion und andere Eigenschaften des SystemsDie Sicherheit von Prüfern, Prüfobjekten und Vibrationstafelgeräten ist so weit wie möglich gewährleistet.Wenn es eine Anomalie im System gibt, können Sie sofort die eingebaute Abschalttaste des Systems drücken, um den Test zu beenden.

e. Erstellung des Prüfberichts

Es unterstützt die schnelle Erstellung von Testberichten in Word- oder PDF-Format mit einem Klick.Von der Beschreibung der grundlegenden Prüfsteuerungsfunktion bis zu den spezifischen Prüfparametern, von der Spektrumkurve des Kontrollziels bis zur Testzeit- und Frequenz-Domainkurve, ist alles verfügbar.Es ist bequem für Sie zu ändern und nach verschiedenen Prüfberichten Spezifikationen zu machenSie kann direkt gedruckt und eingesehen werden und online gesendet werden.

Haupttechnische Parameter des digitalen Vibrationsregler

Beschreibung der Funktion des digitalen Vibrationsregler

Zufällige Kontrolle

Gemäß dem vom Benutzer definierten Leistungsspektrumdiagramm (durch den Zielspektrum-Editor erstellt) verwendet die Zufallssteuerung die Methode der Transferfunktionsausgleichung.Kontinuierliche Ausgabe von Gauss-Zufallssignalen zur schnellen Implementierung einer Echtzeit- und präzisen Mehrkanal-SchließschlusskontrolleDie integrierten adaptive Steuerung Algorithmen reagieren schnell auf System-Nichtlinearität, Resonanzfrequenz und Laständerungen.

Frequenzbereich: 0~4800Hz, erweiterbar auf 18750Hz

Auflösung: 100, 200, 400, 800, 1600, 3200 Spektrallinien

Steuerungsleistungsspielraum > 90 dB

Kontrollstrategie: Einkanalsteuerung, gewichteter Durchschnitt, Höchstwert, Mindestwert.

Sine-Kontrolle

Sine liefert analoge Qualität Sinus- und Sinus-Sweep-Signale mit Kontrolle über die Amplitude der Sinuswellenform.und die Aufenthaltsdauer kann bestimmt werden, indem die Zeit oder die Anzahl der Zyklen des Sinussignals eingestellt wird.

Frequenzbereich: 1 Hz ~ 5000 Hz, erweiterbar auf 10000 Hz

Zeit der geschlossenen Schleife: 5 mS

Harmonische Verzerrung: < 100 dB

Frequenz-Sweep-Modus: lineare Frequenz-Sweep 0~6000 Hz/min. Logarithmischer Sweep 0~100 Oct/min.

Fegenrichtung: oben, unten

Überprüfungsdauer: kann als Anzahl der Überprüfungen oder Prüfzeiten festgelegt werden.

Klassischer Schock

Übertragung Funktion Ausgleichsmethode annehmen, unterstützen halbe Sinuswelle, Glockenwelle, rechteckige Welle, Trapezwelle, vordere Spitze Sägezahnwelle, hintere Spitze Sägezahnwelle, dreieckige Welle.Benutzer können auch Eingabe Puls Spitzenwert nach ihren Bedürfnissen.

Pulsdauer von 0,5 bis 3.000 mS

Maximale Analysebandbreite 18750 Hz

Rahmengröße: bis 16384

Erfüllen der Standards: MIL-STD-810 (US-Militärstandard), ISO-Standard, benutzerdefinierte Unterbrechungsbegrenzung.
