Vibrationsprüfsystem für die Prüfung von Komponenten von Elektrofahrzeugen mit Mehrsachstabellen

Umweltbelastungsscreening (ESS) ist sehr effektiv, um mögliche Produktfehler in Entwicklungs- und Produktionsphasen zu beseitigen.Dieses System dient als wichtiges Instrument zur Identifizierung von Konstruktionsfehlern, um die Zuverlässigkeit zu erhöhen und die Wartungskosten zu senken.

Systemübersicht

Vibrationsprüfungen ermöglichen eine frühzeitige Erkennung von Akkufehlern, simulieren reale Betriebsbedingungen und bewerten die Baustärke.Dieses vielseitige System bietet zuverlässige Prüflösungen für verschiedene Batterietypen, einschließlich Lithium-Ionen-Batterien., Nickel-Metallhydrid-, Nickel-Cadmium- und Blei-Säure-Batterien, so dass es ideal für Hersteller, Qualitätskontrollabteilungen und Forschungseinrichtungen ist.

Das System unterstützt auch die Ermüdungsprüfung von Produkten für eine umfassende Lebenszyklusanalyse.

Arbeitsdiagramm des Systems

Konfiguration des Prüfsystems

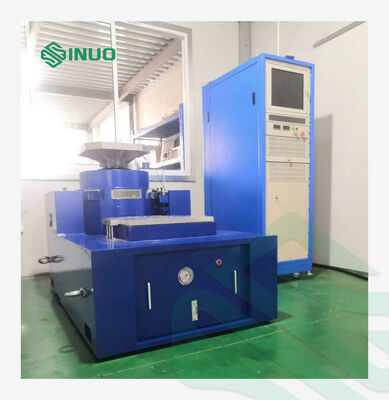

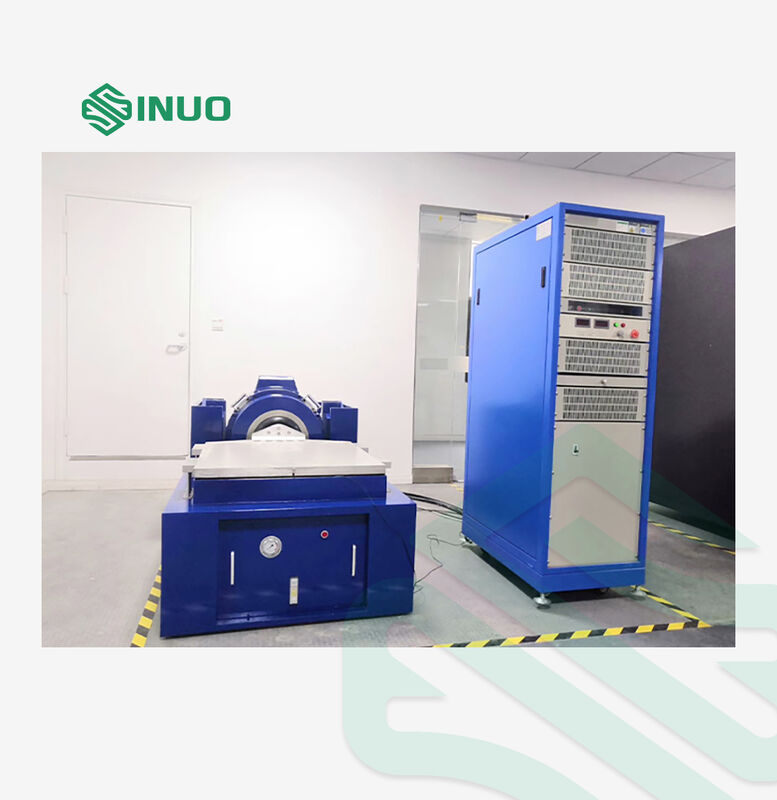

Das Vibrationsprüfsystem besteht aus einem verbundenen horizontalen Vibrationsgenerator ZZ-2000-21/S-1010, einem vertikal erweiterten Tisch TB-1010, einem Kühlventilator FJ-2000 mit Schalldämpfer,KA-21 digitaler Schaltleistungsverstärker, und VENZO-820 Vibrationskontrollmessgerät.mit optionaler Integration in umfassende Umweltprüfgeräte.

Komponentenübersicht

ZZ-2000 Vibrationsgenerator

Doppelmagnetische Schaltkreisstruktur für eine erhöhte Magnetfeldstärke und reduzierte Magnetflussleckagen
Konstruktion einer skelettlosen beweglichen Spule für leichte Konstruktion und hohe Beschleunigung ohne Last
Aufhängungssystem mit Rollenarm mit linearer Lagerführung für eine überlegene Belastungskapazität gegen Verzerrung
Luftfederunterstützungssystem mit hoher Tragfähigkeit und ausgezeichneten Niederfrequenzmerkmalen
Trunnion-Vibrationsisolierung, die die Notwendigkeit spezieller Fundamente beseitigt
Erweiterter luftgekühlter Geräuscharmer mit optimiertem Luftkanal

KA-21 Digitale Schaltleistung Verstärker

Umfasst die Leistungsmodulbox, die Logikmodulbox, das Stromversorgungsmodul und das Anregungsrichtermodul
Benutzt Komponenten von weltbekannten Marken wie APT, Flint, Mitsubishi, Hitachi und LG

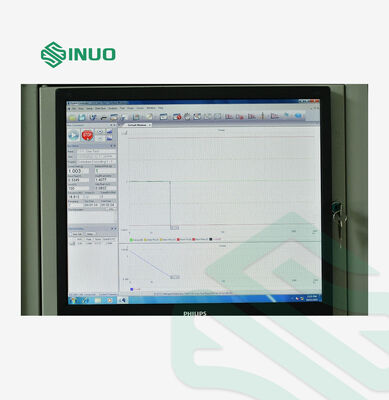

Echtzeitüberwachung des Betriebszustands von Modul und System
92% Leistungsfaktorkompensation für eine optimale Netzkapazitätsauslastung
Sinusoidale Frequenzmultiplikations-Impulsbreitenmodulationstechnologie für ein hohes Signal-Rausch-Verhältnis
92% Umwandlungseffizienz mit Zwangluftkühlsystem
Elektronische automatische Stromteilung mit einer Gleichstromung von ≤ 2%
Umfassendes 18-Punkte-Schutzsystem

Tabelle der vertikalen Ausdehnung TB-1010

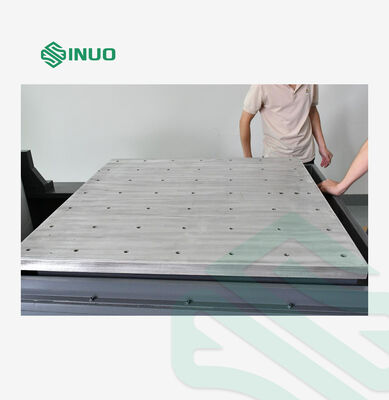

Dieser Verlängerungstisch ist für Produkte mit einer Größe größer als die üblichen Tischflächen konzipiert und gewährleistet durch präzise Berechnungen und sorgfältiges Design eine optimale Leistung.Aufrechterhaltung der technischen Spezifikationen für die Betriebsfrequenz, Beschleunigung, Amplitude-Einheitlichkeit und seitliche Richtung.

SC-1010 Horizontales Ausdehnungsslide-Tisch

Das System verfügt über eine vereinfachte Struktur, eine bequeme Bedienung und eine hohe Widerstandsfähigkeit bei Umdrehungsmoment und seitlichen Einschränkungen, wobei die Ölfolie-Dämpfungsmerkmale erhalten bleiben.und zuverlässige Leistung durch Hochdruckölfilmtechnologie.

Technische Leistungsspezifikationen

Vibrationsgenerator (ZZ-2000) / Leistungsverstärker (KA-21)

Parameter	Spezifikation
Sineusantrieb	20000N (2200kg.f)
Zufälliger Schub	20000N (2200kg.f)
Aufpralldämpfung	40000N (4400kg.f)
Frequenzbereich	DC-3000Hz
Ständige Verlagerung	51 mm
Höchstgeschwindigkeit	2 m/s
Höchstbeschleunigung	981 m/s2 (100 g) ohne Last
Durchmesser der beweglichen Spirale	Φ320 mm
Resonanzfrequenz der ersten Ordnung	3200 Hz ± 5%
Höchstlast	400 kg
Ausgang des Verstärkers	21 kVA
Signal-Rausch-Verhältnis	> 65 dB
Leistungsverstärker Effizienz	> 90%

Flieger (FJ-2000)

Parameter	Spezifikation
Kraft der Lüfter	7.5 kW
Luftvolumen	00,71 m3/min
Winddruck	8800Pa
Gewicht	200 kg

Horizontale Schiebetische (S-1010)

Parameter	Spezifikation
Größe der Tabelle	1000 × 1000 mm
Maximale Tragfähigkeit	150 kg
Höchstfrequenz	Sine 800 Hz, Zufall 2000 Hz
Tischmaterial	Magnesium-Aluminiumlegierung

Vertikaler Ausdehnungstabelle (TB-1010)

Parameter	Spezifikation
Größe der Tabelle	1000 × 1000 mm
Maximale Tragfähigkeit	143 kg
Höchstfrequenz	Sine 800 Hz, Zufall 2000 Hz
Tischmaterial	Magnesium-Aluminiumlegierung

Hauptkonfigurationsliste

- Nein. Ich weiß nicht.	Name	Modell	Einheit	Anzahl der FTE
1.1	Schwingungsschubtisch	ZZ-2000/S-1010	SET	1
1.2	Digitale Schaltleistung Verstärker	KA-21	SET	1
1.3	Kühlventilator	FJ-2000	SET	1
1.4	Vertikale Ausdehnungstabelle	TB-1010	SET	1
2.1	Digitale Messgeräte zur Vibrationskontrolle	VENZO-820	SET	1
2.2	Steuerrechner	Eingebauter Industriecomputer	SET	1
3.1	Ersatzteile und Werkzeuge	Nach detaillierter Liste	SET	1
3.2	Technische Dokumentation	Betriebsanleitungen	SET	1

Anforderungen an die Installation

Drei-Phasen-Vier-Draht 380V, 100A-Luftschalter
Gesamtleistung: 45 kVA
Durchmesser von Kupferdraht zum Erdern ≥ 10 mm2
Luftquelle: 0,6-0,8 MPa
Erforderliche geeignete Streu- und Gabelstapler
