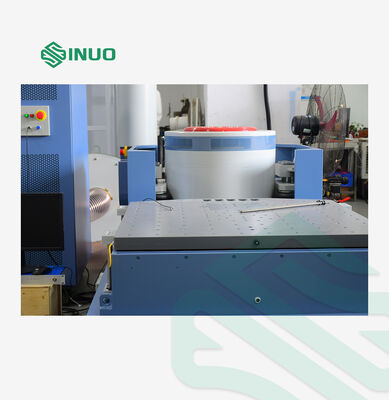

IEC 62133 3 Achsen-Schüttler-Tisch-Vibrationsprüfsystem für die Batterieprüfung

IEC 62133 3 Achsen-Schüttler-Tisch-Vibrationsprüfsystem für die Batterieprüfung

Markenbezeichnung:	Sinuo
Modellnummer:	SN553-EV207HG40VT40VCSusb-2
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Max. Aufprallerregungskraft:

1400Kg.f ((11760N) Spitze

Max. gelegentliche aufregende Kraft:

600Kg.f (6860N) r.ms.

Max. sinusförmige Erregerkraft:

700 kg (7000 N) Spitze

Max. Verschiebung:

51 mm p-p

Max. Geschwindigkeit:

2 m/s

Max. Beschleunigung:

100g

Max. Laden:

300 KG

Frequenzbereich:

1 ‰ 4000 Hz

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

5 Sätze/Monat

Hervorheben:

750V 65A Aufladungstestsystem Wechselstrom-DCs

Wechselstrom-DCs ISO 6469 Aufladungstestsystem

300V 30A Wechselstrom-DC Spannung Analysator

Beschreibung des Produkts

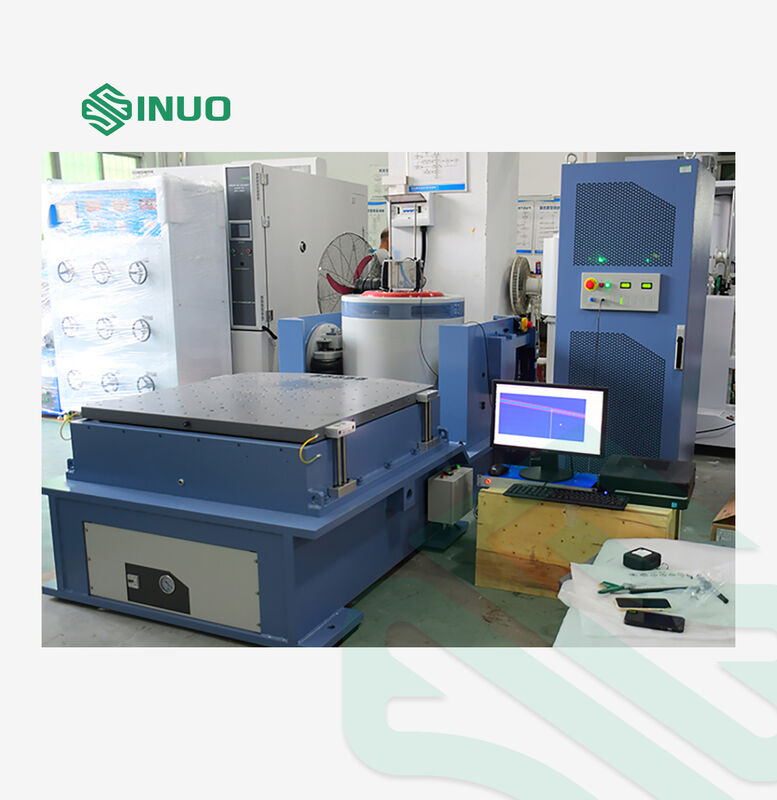

IEC62133 3-Achsen-Schütteltisch-Vibrationstestsystem für Batterietests

Dieses professionelle Vibrationstestsystem wurde speziell für Batterietests gemäß den IEC62133-Standards entwickelt. Es bietet umfassende Anregungs- und Testlösungen für Industrieprodukte, einschließlich Leiterplatten, Flugzeugkomponenten, Automobilteile und Haushaltsgeräte.

Produktanwendungen

Vibrationstests bewerten, wie Komponenten und Geräte in realen Umgebungen reagieren, indem sie kontrollierter Anregung oder Erschütterung ausgesetzt werden. Sinuo bietet komplette Testlösungen, die die Produktqualität gemäß internationalen Standards wie GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM validieren.

Auswahl und Spezifikationen der Vibrationsmaschine

Testparameter:

Testarten: Sinus-Sweep; Zufallsvibration
Frequenzbereich: 2-5000 Hz
Auswahlformel: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

Gerätekonfiguration

Komponente	Konfiguration
Vibrationstischkörper	A07S23 elektromagnetischer Anregungsgenerator
Automatische Zentriersteuerung	Schwingspulen-Zentriersystem
Kühlsystem	B402S Lüfter
Vertikaler Erweiterungstisch	VT40 (400×400mm)
Horizontale Gleittisch	HG40 (400×400mm)
Leistungsverstärker	LAO7K digitaler Schaltleistungsverstärker
Schutzsystem	Servoschutzsystem
Vibrationscontroller	VCSusb-2 digitaler Vibrationscontroller
Steuerungscomputer	17" LCD-Monitor mit Windows 10

Technische Parameter

A07S23 Elektromagnetischer Anregungsgenerator

Maximale sinusförmige Anregungskraft: 700 kgf (7000 N) Spitze

Maximale zufällige Anregungskraft: 600 kgf (6860 N) r.ms

Frequenzbereich: 1-4000 Hz

Maximaler Hub: 51 mm p-p

Maximale Beschleunigung: 100G (980 m/s²)

Maximale Last: 300 kg

Gerätegewicht: 880 kg

LAO7K Digitaler Schaltleistungsverstärker

Ausgangsleistung: 7KVA

Ausgangsspannung: 120V

Verstärkereffizienz: ≥90%

Wichtige Systemmerkmale

Modernes Schwingspulen-Design: Doppellagerführung reduziert dynamisches axiales Kreuzen und Drehen für überlegene Haltbarkeit
Doppelmagnetkreisstruktur: Geringe Streuung mit gleichmäßiger Magnetfeldverteilung
Verbessertes Kühlsystem: Wabenförmiges Luftkanaldesign mit verbesserter Kühleffizienz
Digitaler Schaltleistungsverstärker: Hohe Stabilität gemäß EU-CE-Standards mit ausgezeichnetem Signal-Rausch-Verhältnis
Umfassendes Schutzsystem: Komplette Sicherheitsmerkmale einschließlich Überspannungs-, Übertemperatur- und Überhubschutz
Hochleistungs-Vibrationscontroller: 32-Bit-Gleitkomma-DSP-Prozessor mit 24-Bit-Auflösung für präzise Steuerung
Automatische Testerstellung: Generierung von Word- oder PDF-Testberichten mit umfassender Datenanalyse mit einem Klick

Elektrische Anforderungen

Stromversorgung: AC 3-phasig 380V/50Hz 17KVA

Druckluft: 0,6 MPa

Erdungswiderstand: ≤4Ω
