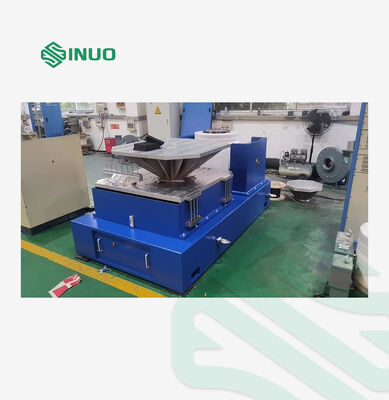

ISTA MIL-STD Standard Vertikal- und Horizontal-Schlupftisch-Vibrationsrüttler

ISTA MIL-STD Standard Vertikaler und Horizontaler Gleittisch-Vibrationsrüttler

Produktanwendung

Vibrationstests sind die Anregung oder Schockbeaufschlagung einer Komponente oder eines Geräts, um zu sehen, wie es in einer realen Umgebung reagieren würde. Der Anwendungsbereich von Vibrationstests ist extrem breit gefächert, von Industrieprodukten wie Leiterplatten, Flugzeugen, Schiffen, Raketen, Raketen, Automobilen bis hin zu Haushaltsgeräten.

Sinuo kann Ihnen das gesamte Anregungs- und Testschema zur Verfügung stellen und die Qualität der Produkte für Sie gemäß nationalen und internationalen Standards wie GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM nachweisen.

Formel zur Auswahl der Vibrationsmaschine und Strukturdiagramm des Vibrationsgenerators

1. Die vom Kundenunternehmen bereitgestellten Testbedingungen;

2. Testart: Sinus-Sweep; Zufall; Klassischer Schock;

3. Frequenzbereich: 1-2700Hz

4. Formel: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

Hauptdiagramm der Ausrüstung

Anweisungen zur Gerätekonfiguration

Technische Parameter der Ausrüstung

1. Vibrationstischkörper

1.1 Schwingspule

Der Vibrationstisch ist mit gegossenen und manuell bearbeiteten Schwingspulen, einem optoelektronischen Laststützsystem und einer axialen Doppellagerführung ausgestattet. Die Doppellagerführung ist ein einzigartiges Merkmal, das dazu beiträgt, dynamische axiale Kreuzungen und Drehungen während der Vibrationstests zu reduzieren, um eine überlegene Haltbarkeit zu gewährleisten.

1.2 Erregerspule

Doppelte Magnetkreiskonstruktion, geringe Streuung, gleichmäßiges Magnetfeld.

1.3 Körperoberfläche

Durch die Verwendung einer fortschrittlichen Phosphatierungsbehandlung und Autolacktechnologie hat sie langfristige Anti-Verschleiß- und Anti-Rost-Effekte.

1.4 Tischkühlung:

Verwenden Sie geräuscharme Lüfter und verbessern Sie die Lufteinlassstruktur des Tischkörpers. Die Erregerspule nimmt einen Wabenluftkanal an, und der mittlere Magnetring nimmt einen zweischichtigen Shunt-Luftkanal an. Es wird ein neues Luftkanaldesign verwendet, um den Kühleffekt zu verbessern.

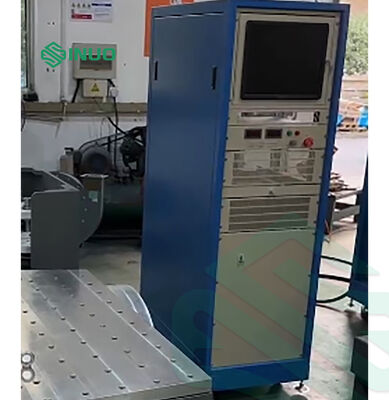

2. LA Digitaler Schaltleistungsverstärker

Der digitale Schaltleistungsverstärker der LA-Serie verwendet zuverlässige IGBT-Technologie:

a. Hohe Stabilität und Zuverlässigkeit

b. Erfüllen Sie die Anforderungen des EU-Standards "CE"

c. Durch die Verwendung der Sinusfrequenz-Multiplikations-Pulsbreitenmodulations-Technologie ist das Signal-Rausch-Verhältnis des Leistungsverstärkers hoch.

d. Durch die Verwendung des Arbeitsprinzips des Schaltnetzteils ist der Wirkungsgrad hoch.

e. Verwendung der elektronischen automatischen Stromaufteilungstechnologie

f. Gute Sicherheitsleistung.

3. Servoschutzsystem

Vollständige Schutzfunktionen, einschließlich Überspannung, Unterspannung, Phasenausfall, Logikfehler, Durchgang des Leistungsmoduls, Übertemperatur, Ausgangsüberstrom, Ausgangsüberspannung, Antriebsleistung, Plattformüberverschiebung, Plattformtemperatur, externe Verriegelung usw.

4. Vertikale Erweiterungsplattform

Die Erweiterungsplattform wird normalerweise als Plattform für größere Montageproben verwendet und kann quadratisch oder rund oder benutzerdefiniert sein. Um die Auswirkungen der dynamischen Eigenschaften der erweiterten Plattform zu reduzieren, müssen alle erweiterten Plattformen auf ihre Modalfrequenzen modelliert und analysiert werden. Diese Erweiterungsplattformen werden typischerweise aus einer Magnesiumlegierung gegossen und mit Dämpfungsmaterial versehen.

5. Fotoelektrisches automatisches Zentriersystem

Passen Sie automatisch die Position der Schwingspule an, um sie in einem ausgeglichenen Zustand zu halten. Ein automatisches Zentriersystem stellt sicher, dass die Schwingspule während des Be- und Entladens immer zentriert ist.

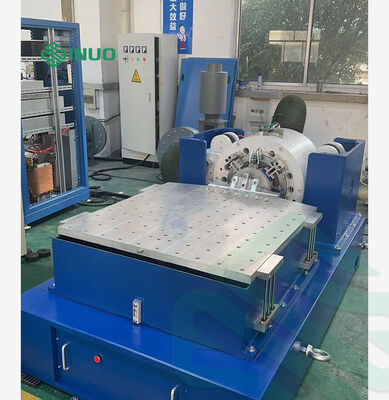

6. Horizontalschlitten

Das Horizontalschlittendesign zeichnet sich durch hohe Kippmomente und seitliche Begrenzung aus. Dieses Designkonzept bietet in Kombination mit einer Standard-Horizontalschlittenanordnung eine hohe dynamische Momentenbegrenzung unter Beibehaltung der Führungseigenschaften der Ölschichtdämpfung. Der Horizontalschlitten besteht aus einer Gleitplatte, einem Verbinder, einer Naturgranitplatte, einer Horizontalschlittenbasis und einer unabhängigen Ölversorgung.

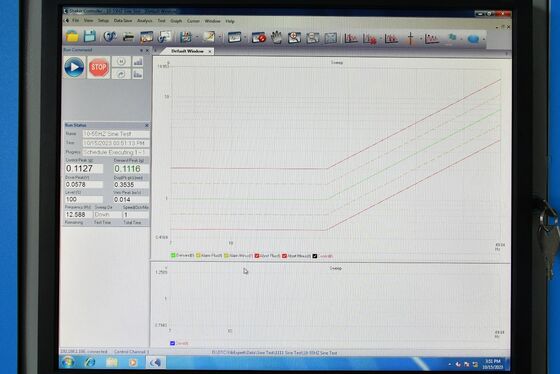

7. Digitaler Vibrationsregler

Der Vibrationsregler verwendet ein fortschrittliches verteiltes Struktursystem. Die Regelung erfolgt über den DSP-Prozessor, und der PC ist vom Regelkreis unabhängig. Es gewährleistet die Echtzeit und hohe Effizienz des Steuerungssystems. Es kann rechtzeitig und schnell auf alle Änderungen im Testsystem reagieren. Gewährleisten Sie die Stabilität und hohe Präzision der Steuerung. Die Hardware verwendet einen 32-Bit-Gleitkomma-DSP-Prozessor mit einer Hauptfrequenz von bis zu 300 MHz und einen ADC/DAC mit einer 24-Bit-Auflösung. Low-Noise-Designtechnologie mit hochpräzisen Gleitkomma-Digitalfiltern und Hardwareschaltungen. Der Controller steuert zufällig den Dynamikbereich, der größer als 90 dB ist, und das Signal-Rausch-Verhältnis ist größer als 100 dB.

Merkmale

a. Hohe Leistung und Zuverlässigkeit

Die Regelung erfolgt über den DSP-Prozessor, und der PC ist vom Regelkreis unabhängig. Es gewährleistet die Echtzeit und hohe Effizienz des Steuerungssystems. Es kann rechtzeitig und schnell auf alle Änderungen im Testsystem reagieren. Gewährleisten Sie die Zuverlässigkeit und hohe Präzision der Steuerung. Alle Eingangskanäle verfügen über 24-Bit-Auflösungs-ADCs, ein rauscharmes Hardwaredesign und integrierte analoge und digitale Anti-Aliasing-Filter, die die hohe Präzision der Analyse effektiv gewährleisten.

b. Einfach zu bedienen

Die Windows-basierte Anwendungssoftware ist einfach zu bedienen und reich an Zusatzfunktionen. Der leistungsstarke automatische Assistent und die automatische Testberichtgenerierungsfunktion des Systems erleichtern sich wiederholende und langweilige Testaufgaben. Die Testparametereinstellungen sind reichhaltig und streng, und die USB2.0-Schnittstelle macht die Verbindung mit dem Computer enger und harmonischer.

c. Leistungsstarke Funktionen und Flexibilität

Der Vibrationsregler ist eine leistungsstarke Vibrationssteuerungsplattform, die mehrere komplexe Aufgaben erledigen kann. Auf derselben Hardwareplattform kann unterschiedliche Anwendungssoftware konfiguriert werden, um eine Vielzahl von Analyseaufgaben zu erledigen, um Ihre unterschiedlichen Test- und Analyseanforderungen zu erfüllen. Der Controller verwendet ein modulares Design und kann entsprechende Hard- und Software entsprechend den unterschiedlichen Benutzeranforderungen konfigurieren, um unterschiedliche Anforderungen zu erfüllen.

d. Testsicherheit

Der Controller bietet eine Steuerung mit kleinem Signal, um eine Vorschau der Systemvibrationssteuerung zu erhalten. Diese Methode hilft Testingenieuren, den Geräuschpegel vorzubestimmen. Und haben Sie ein grobes Verständnis der Übertragungsfunktion und anderer Eigenschaften des Systems. Es gibt auch mehrere Sicherheitsüberprüfungen und Verriegelungseinstellungen. Die Sicherheit von Testern, Testobjekten und Vibrationsausrüstung ist in größtmöglichem Umfang gewährleistet. Wenn im System eine Anomalie vorliegt, können Sie sofort die integrierte Beendigungstaste des Systems drücken, um den Test zu beenden.

e. Testberichtgenerierung

Es unterstützt die schnelle Generierung von Testberichten im Word- oder PDF-Format mit einem Klick. Sie müssen nur auf die Schaltfläche zur Berichterstellung klicken, um die aktuellen Testergebnisse zu erhalten. Von der Beschreibung der grundlegenden Teststeuerungsfunktion bis zu den spezifischen Testeinstellungsparametern, von der Steuerzielspektrumkurve bis zur Zeitbereichs- und Frequenzbereichskurve ist alles verfügbar. Es ist bequem für Sie, sich an verschiedene Testberichtspezifikationen anzupassen und diese zu erstellen. Es kann direkt gedruckt und in der Vorschau angezeigt und online gesendet werden.

Wichtigste technische Parameter des digitalen Vibrationsreglers
