Elektrische Sicherheits-Testgerät
Created with Pixso.

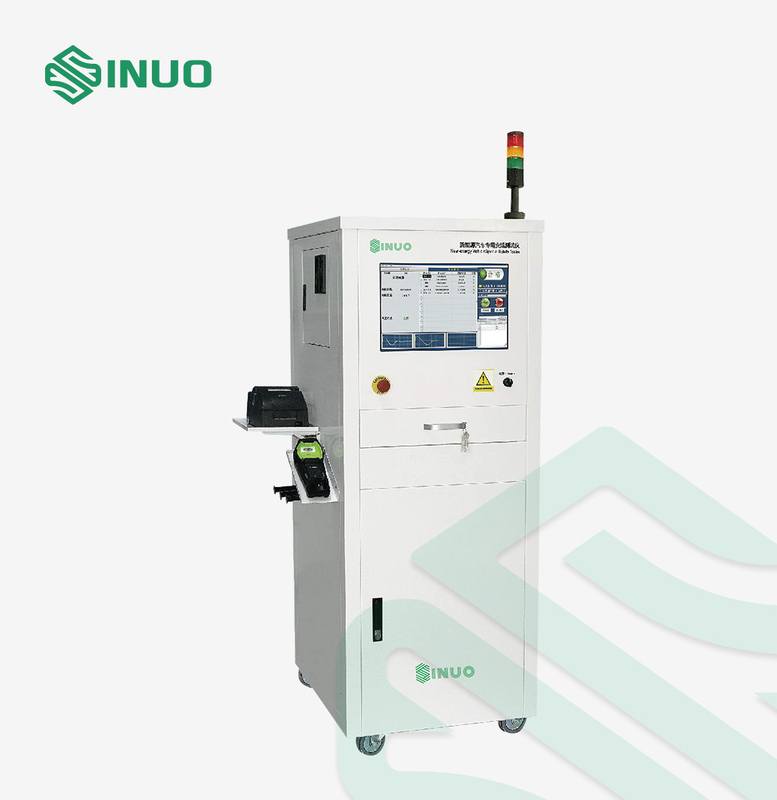

Elektrisches Sicherheits-Testgerät-Isolationswiderstand-Maß-Gerät ISO 6469

Elektrisches Sicherheits-Testgerät-Isolationswiderstand-Maß-Gerät ISO 6469

Markenbezeichnung: Sinuo
Modellnummer: SNE6803C
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 20 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
ISO 6469, usw.
Testgenauigkeit:
Grundlegende Genauigkeit 5%
Isolationswiderstandtest:
1000V/10GΩ
Fahrzeug-Isolierungs-Test:
0.20-100.00MΩ
Systemkonfiguration:
Industrieller Computer und Drucker
Bildschirmanzeige:
21.5 Zoll wahre Farbe LCD
Gestützt wählt für Aufladungsgewehr:
Aufladungsgewehr Wechselstroms/DCs
Scan-Code-Funktion:
Ja
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
20 Sätze/Monat
Hervorheben:

Elektrische Sicherheits-Testgerät Iecs 62196

,

Testgerät der elektrischen Sicherheits-1000V

,

Isolationswiderstandmaßgerät ISO 6469

Beschreibung des Produkts





Elektro-Mobil-spezielles Isolationswiderstand-Test-System ISO 6469



Eingewilligte Standards u. Klauseln




ISO-6469-1:2019 trieb elektrisch Straßenfahrzeuge an — Sicherheitsvorschriften — Teil 1: Wieder aufladbares Energiespeichersystem (RESS)



Iec-62196:2020 Stecker, Sockelausgänge, Fahrzeugverbindungsstücke und Einlass-leitfähige Aufladung des Fahrzeugs von Elektro-Mobilen



Sicherheits-technische Bedingungen GBs 7258-2017 für Kraftfahrzeug-Operation





Ausrüstungs-Überblick




Wegen der Vorteile des energiesparenden und Umweltschutzes, sind neue Energieelektro-mobile allmählich im Leben und mehr und mehr üblich zu werden populär geworden. Verglichen mit traditionellen Fahrzeugen der internen Verbrennung, benutzen Elektro-Mobile ein Elektroantriebsystem mit Hochspannungsinnere, und das Vorhandensein der Hochspannung bezieht die Einschätzung der Gesamtisolierungsleistung, besonders als der Nutzungsdauer der Fahrzeugzunahmen, Netzbetrieberschütterungen, Temperatur mit ein und Feuchtigkeit und andere Klimaänderungen unter diesen Umständen, es verursacht möglicherweise die Abnahme seiner Gesamtisolierungsleistung. Solche Änderungen gefährden die Sicherheit von Benutzern und beeinflussen den Betrieb des Autos. Deshalb ist die IsolierungsUntersuchungsfunktion eine sehr wichtige Funktion des gesamten Autos.



Technische Projekte




Test-Projekt Strecke Grundlegende Genauigkeit
Isolationswiderstand-Test 1000V/10GΩ ±5%
Fahrzeug-Isolierungs-Test 0.20-100.00MΩ ±5%
Isolierungs-Untersuchungsfunktions-Überprüfung Zu überprüfen dass, ob die IsolierungsUntersuchungsfunktion normal ist /



1. Isolationswiderstand der Ladebuchse
Ob der Isolationswiderstand zwischen den Phasennetzanschlüssen der der Wechselstrom-Ladebuchse des Fahrzeugs oder den positiven und Minus-Klemmen der DC-Ladebuchse und der elektrischen Plattform die Bedingungen erfüllen kann.


2. Fahrzeugisolationswiderstandtest
Es wird verwendet, um zu ermitteln, ob der Isolationswiderstandwert des Fahrzeugniveaus die Bedingungen erfüllen kann, und er wird in den Isolationswiderstand des Stromkreises unterteilt, der die B-stufige Spannungsstromversorgung enthält und den Isolationswiderstand der B-stufigen Spannungslast ohne die Stromversorgung.


3. IsolierungsUntersuchungsfunktionsüberprüfung
Das Fahrzeug hat eine IsolationswiderstandUntersuchungsfunktion, die verwendet wird, um zu ermitteln, ob das Fahrzeug ein Warnsignal dem Fahrer normalerweise übermitteln kann, wenn die Fahrzeugisolierung ausfällt.



Hauptfunktionen




1. Multifunktions: Einschließlich möglichen Gleichstellungstest, Isolationswiderstand der Ladebuchse, Fahrzeugisolationswiderstand, IsolierungsUntersuchungsfunktionsüberprüfung, Kapazitätskoppelungstest, Isolationswiderstand der Energielasts-, Wechselstrom-Widerstandsspannung, DES DC-Widerstandes Spannung und gegenwärtiger Test etc. des Durchsickerns.


2. Bildschirmanzeige: LCD-Bildschirm eine wahre Farbe von 21,5 Zoll wird benutzt, und die Schnittstelle des Prüfverfahrens ist sichtbar, das für Beobachtung und Urteil bequem ist.


3. Offene Plattform: Sie rüstete sich mit Aufbereitungsfunktion des Testprogramms, Aufbereitungsfunktion des Testprojektes, dem Prüfberichtredigieren und Druckfunktion, Benutzererlaubniseinstellungsfunktion etc. aus.


4. Scan-Codefunktion: Sie kann die Zahl des Fahrzeugs VIN, VSN-Zahl und Hauptzusatzzahl notieren und verbindet automatisch den Barcode, um den Prüfbericht zu drucken, nachdem Test abgeschlossen ist.


5. Erlaubnismanagement: mehrstufige Erlaubniseinstellung, die für Management bequem ist.


6. Datenverwaltung: Handhaben Sie verschiedene Daten, schützen Sie die Integrität und die Sicherheit der Daten, und haben Sie Funktionen wie Frage und der Export, zum der Datenverwaltung zu treffen braucht von der Fertigungsstraße.


7. Sicherheitsschutz: Überstromschutz, Überspannungsschutz, Unterspannungsschutz, gegenwärtiger Schutz des Durchsickerns und Notschutz, etc.


8. Enorme Daten: Stützenorme Datenspeicherung und -analyse; MES-Systemankern, etc.


9. Flexibler Start: Stützmehrfache Startmethoden wie Scan-Codestart, Knopfstart, Fernstart, etc.



Hauptmerkmale




Standards angewendet: ISO 6469, Iec 62196, usw.
Testgenauigkeit Grundlegende Genauigkeit 5%
Sicherheit Der Test hat einen mäßigen Anstieg und langsame eine Fallfunktion (Zeit kann eingestellt werden), zu garantieren dass die geprüfte Last nicht während der kritischen Phase ausgewirkt wird, und es ist sicherer.
Mehrfachverbindungsstelle wählt für Aufladungsgewehr Aufladungsgewehr Unterstützungs-Wechselstroms, Aufladungsgewehrtest DCs
Strukturoptimierung Standardisierung und Kundenbezogenheit werden kombiniert, werden Ersteigbarkeit und Sicherheit gleichzeitig entwickelt, ist die Struktur einfach, und die Logik ist klar
Starke Anwendbarkeit Eine Vielzahl von hängenden Methoden verfügbar-hängt Laufkatze und begleitet Laufkatze, hängendes Gestell, das freitragende Hängen, etc.
Hohe Intelligenz Alle Einzelteile brauchen nicht, an das Maßkabel wiederholt angeschlossen zu werden, und alle Tests können in einer Verbindung abgeschlossen werden.
Modular Der Systemarchitekturentwurf ist modular und flexibel, und das System ist einfach zu aktualisieren und zu erweitern, und ist einfach instandzuhalten und zu verbessern
Flexible Kundenbezogenheit Entsprechend dem Bedarf von Kunden, stellen Sie kundengebundene Entwicklung und Entwurf von Industrieplattformen, wie automatischer Türeinstiegbeleuchtung, KlimaanlagenWärmeableitung zur Verfügung
Standortbau Projektbaumanagement, Installationswissen, Ausrüstungsentstörung, etc.


Hauptkonfiguration




Stromversorgung 220V±10%, 50Hz±5%
Arbeitsbereich-Anforderungen 0-45℃, ≤85%
Systemkonfiguration Anspruchsvoller industrieller Computer + LCD-Anzeige wahre Farbe von 21,5 Zoll
UPS-unterbrechungsfreie Stromversorgung
Drahtloses eindimensionales zweidimensionales Überprüfungsgewehr
Aufkleber- und Empfangsdrucker
Plc-Schnittstelle, USB-Schnittstelle, Netzwerkschnittstelle, Warnungslichtschnittstelle, Fußschalterschnittstelle, Druckerschnittstelle, Barcodegewehrschnittstelle
Sicherheits-Schutz Das Gerät beginnt nicht Hochspannungsentdeckung, wenn das Aufladungsgewehr nicht angeschlossen wird; Trennen Sie das Aufladungsgewehr im Entdeckungszustand, das Gerät sollte in der Zeit reagieren, die Stromversorgung zum Sockel abzuschneiden
