UN 38.3 Standard-Vibrationsprüfsysteme für Batterien mit Sine-, Zufalls- und Stoßprüfung

UN 38.3 Standard-Vibrationsprüfsysteme für Batterien mit Sine-, Zufalls- und Stoßprüfung

Markenbezeichnung:	Sinuo
Modellnummer:	Die Angabe der Größenordnung des Zustands des Zustands ist in Anhang I der Verordnung (EG) Nr. 1907/
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Sinuskraft:

2200Kg.f Spitzenwert

Schockkraft:

4400Kg.f Spitze

Max. Beschleunigung:

100g

Max. Verschiebung:

51 mm p-p

Höchstgeschwindigkeit:

2,0 m/s

Kühlmethode:

Luftkühlung

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

5 Sätze/Monat

Hervorheben:

Elektrische Sicherheits-Testgerät ISO 6469

Testgerät der elektrischen Sicherheits-5000V

Elektrische Sicherheitsprüfvorrichtung GBs 38032

Beschreibung des Produkts

UN 38.3 Standard-Vibrationsprüfsysteme für Batterien

Komplexe Vibrationsprüfsysteme, die für die Batterieprüfung nach den UN 38.3-Normen entwickelt wurden und Sinus-, Zufalls- und Stoßprüffunktionen bieten.

Anwendung des Produkts

Vibrationsprüfungen simulieren reale Umweltbedingungen durch spannende oder schockierende Komponenten und Geräte.Flugzeug, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.

Sinuo bietet komplette Anregungs- und Prüflösungen, die die Produktqualität nach internationalen Standards wie ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM validieren.

Auswahlparameter für Vibrationsmaschinen

vom Kunden festgelegte Prüfbedingungen
Versuchsarten: Sinusfegen und zufällige Vibrationen
Frequenzbereich: 2-5000 Hz
Auswahlformeln: A(g)=(2πf) 2Dcm/980 A=0,002DmmF2, D=A/0,002F2, F=M(kg) ×A(g

Ausrüstungskonfiguration

Komponente	Details zur Konfiguration	Anzahl
Körper des Vibrationstisches	A20S32 Elektromagnetischer Anregungsgenerator	1 SET
Automatische Zentrierungssteuerung	mit einer Breite von nicht mehr als 15 mm	1 SET
Kühlventilator	B752 (einschließlich Schalldämpfer)	1 SET

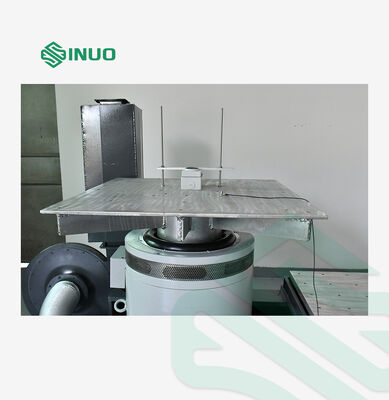

Vertikalverlängerungstabelle	VT50 (500 × 500 mm)	1 SET
Digitale Leistungsverstärker	LA-24K digitaler Schaltleistungsverstärker	1 SET
Servo-Schutzsystem	Komplettes Schutzsystem	1 SET
Antriebsstrom zur Anregung	Stromversorgungseinheit	1 SET
Digitale Vibrationsregelung	Digitale Vibrationsregelung VCS-2	1 SET
Beschleunigungssensor des Systems	Messung der Beschleunigung	2 PCS
Steuerungssoftware	Installations-CD	1 SET
Steuerrechner	Computersystem	1 SET
Zubehör	Verbindungskabel/Luftleitungen	1 SET
Zubehörwerkzeuge	T-Schlüssel, sechsseckiger Schlüssel, Schraubendreher usw.	1 SET
Schwingende Druckstange	Druckstangklemmen	1 SET

Technische Spezifikation

A20S32 Elektromagnetischer Erregungsgenerator

Maximale sinusförmige Erregungskraft	2200Kg.f Spitzenwert
Maximale zufällige Anregungskraft	2200Kg.f r.m.
Maximale Aufregungskraft durch Aufprall	4400Kg.f Spitzenwert
Frequenzbereich	1 ‰ 3000 Hz
Höchstverlagerung	51 mm p-p
Höchstgeschwindigkeit	2 m/s
Höchstbeschleunigung	100 G (980 m/s2)
Resonanzfrequenz erster Ordnung	3200 Hz ± 5%
Höchstlast	400 kg
Frequenz der Vibrationsisolation	2.5 Hz
Durchmesser der beweglichen Spule	F340 mm
Gewicht der beweglichen Spirale	22 kg
Schraub auf den Tisch.	17 × M10
Flussdurchfluss	< 10 Gauss
Erlaubtes Exzentrikmoment	500 N.m
Größe der Ausrüstung	mit einer Breite von nicht mehr als 20 mm
Gewicht der Ausrüstung	1900 kg (ohne horizontale Schiebetische)

LA-24K Digitale Schaltleistung Verstärker

Ausgangsleistung	22 KVA
Ausgangsspannung	100 V
Ausgangsstrom	220A
Verstärkerleistung	≥ 90%
Harmonische Verzerrung	00,5% THD @ 500Hz
SNR	> 75 dB
Eingangssignalbereich	± 10 V Spitzenwert
Leistungsstabilität der Gleichspannung	< 5mVdc
Verstärkergröße	W910mm × D610mm × 1150mm
Gewicht des Verstärkers	470 KG

Digitale Vibrationssteuerung VCS-2

Hardware-Konfiguration	2 gleichzeitige Eingangskanäle, 1 Ausgangskanal
Steuerungsfunktionsmodul	Sineus, zufälliger, klassischer Schock
Steuerrechner	17" Original-Markencomputer mit LCD-Monitor, Windows 10
Software	Chinesisch/englischsprachige Bedienung, Zeit- und Frequenzanalyse, Signalquelle, Sinusfrequenz-Sweep-Analyse, automatische Erstellung von WORD-Testberichten
Systembeschleuniger C04A07	Frequenzbereich: 1-12000Hz, Empfindlichkeit: 50mv/g, Temperaturbereich: -24~250°C

Systemkomponenten und -merkmale

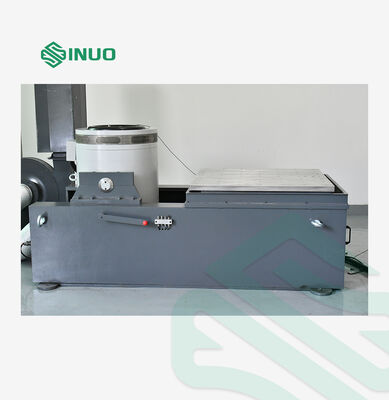

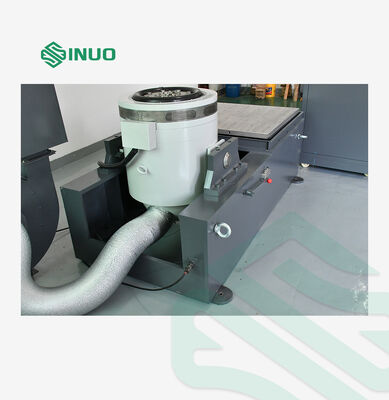

Körper der Vibrationstabelle

Bewegungsspirale:Gegossen und manuell bearbeitet mit optoelektronischem Laststützsystem und doppelter Achsführung für eine höhere Haltbarkeit
Aufregungsspule:Doppelmagnetische Schaltkreisstruktur mit geringer Flussleckage und gleichmäßigem Magnetfeld
Körperoberfläche:Fortgeschrittene Phosphatbehandlung und Farbtechnik für Fahrzeuge zur langfristigen Verschleiß- und Rostbeständigkeit
Tischkühlung:Geräuscharme Ventilatoren mit verbesserter Lufteinlassstruktur, Honigstockluftkanal für die Anregungsspule und zweischichtiger Shuntluftkanal für den mittleren Magnetring

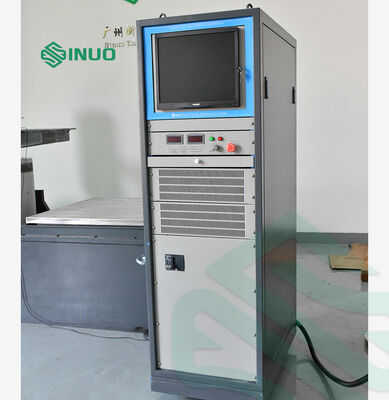

Verstärker der digitalen Schaltleistung

Hohe Stabilität und Zuverlässigkeit mit MOSFET- oder IGBT-Technologie
Einheitlich mit den EU-Normen "CE"
Hohe Signal-Rausch-Verhältnis unter Verwendung der Sinusfrequenz-Multiplikations-Impulsbreitenmodulation
Hohe Umwandlungseffizienz mit Schaltnetztechnologie
Elektronische automatische Stromteiltechnologie
Ausgezeichnete Sicherheitsleistung

Funktionen des digitalen Vibrationsreglern

Hohe Leistung:32-Bit-Floating-Point-DSP-Prozessor mit 300 MHz Frequenz und 24-Bit-Auflösung ADC/DAC
Benutzerfreundlich:Windows-basierte Anwendungssoftware mit automatischem Assistenten und Erstellung von Testberichten
Flexibel:Moduläres Design zur Unterstützung mehrerer Analyseaufgaben und -konfigurationen
Sicherheit:Mehrfache Sicherheitskontrollen, Verriegelung und Notfallschließung
Berichterstattung:Einmalige Erstellung von Word- oder PDF-Prüfberichten mit umfassenden Daten

Technische Parameter der Steuerung

Spezifikationen des Eingangskanals

Anzahl der Eingangskanäle	2 gleichzeitige Eingangskanäle
Typ des Eingangssignals	Spannung/Ladung
Eingangsimpedanz	> 110 kΩ
Höchstspannungsbereich	±10V
Höchster Ladezufuhrbereich	±10000 PC
Signal-Rausch-Verhältnis	> 100 dB
Filter	160 dB/Oktave analoger Filter
Analog-Digital-Wandler (ADC)	24-Bit-Auflösung, dynamischer Bereich: 114 dB, maximale Probenahmefrequenz 192 kHz

Spezifikationen für Ausgangskanäle

Anzahl der Ausgangskanäle	1 Ausgangskanal
Typ des Ausgangssignals	Spannungssignal
Ausgangsimpedanz	< 30Ω
Höchstspannungsbereich	±10V
Maximaler Ausgangsstrom	100 mA
Genauigkeit der Amplitude	2 mV
Harmonische Verzerrung	< 95 dBfs
Filter	60 dB/Oktave analoger Filter

Funktionsfähigkeiten des Steuergeräts

Zufällige Kontrolle

Gauss-Zufallssignalausgabe mit Transferfunktionsausgleich für Echtzeit-Mehrkanal-Schließschlusskontrolle. Frequenzbereich: 0-4800 Hz (erweiterbar auf 18750 Hz) mit Steuerungsleistung > 90 dB.

Sine Kontrolle

Hochwertige Sinus- und Sinus-Sweep-Signale mit Amplitudenkontrolle. Frequenzbereich: 1 Hz-5000 Hz (erweiterbar auf 10000 Hz) mit harmonischer Verzerrung <-100 dB.

Klassischer Schock

Unterstützt halbe Sinuswelle, Glockenwelle, Rechteckwelle, Trapezwelle und verschiedene Sägezahnwellenformen.

Anmerkung zur Belastung der Ausrüstung:Das System wiegt mehr als eine Tonne und die Kunden sollten geeignete Ausrüstung und Ausrüstung für die Installation vorbereiten.
