Elektrische Sicherheits-Testgerät
Created with Pixso.

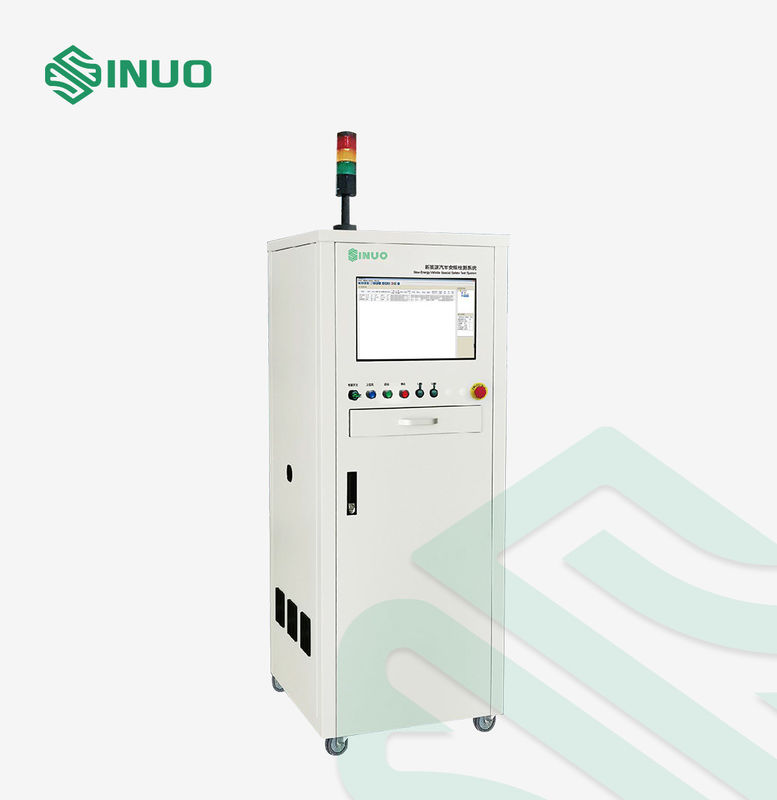

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische

Markenbezeichnung: Sinuo
Modellnummer: SNE6809C
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 SÄTZE/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
ISO 6469, Iec 62196, usw.
Wechselspannung widerstehen Test:
5000V/40mA
Gleichspannungs-Widerstands-Test:
6000V/10mA
Möglicher Gleichstellungs-Test:
0-600mΩ
Isolationswiderstandtest:
1000V/10GΩ
Fahrzeug-Isolierungs-Test:
0.20-100.00MΩ
Kapazitäts-Koppelungs-Test:
2.0-2000.0mJ
Durchsickern-gegenwärtiger Test:
300V/5mA
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
30 SÄTZE/Monat
Hervorheben:

Testgerät der elektrischen Sicherheits-6000V

,

elektrische Sicherheits-Testgerät 5000V 40mA

,

Elektrischer Personenkraftwagen ISO 6469

Beschreibung des Produkts





Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische



Eingewilligte Standards u. Klauseln




ISO-6469-1:2019 trieb elektrisch Straßenfahrzeuge an — Sicherheitsvorschriften — Teil 1: Wieder aufladbares Energiespeichersystem (RESS)



Iec-62196:2020 Stecker, Sockelausgänge, Fahrzeugverbindungsstücke und Einlass-leitfähige Aufladung des Fahrzeugs von Elektro-Mobilen



Technische Bedingungen Sicherheit GBs 7258-2017 für Kraftfahrzeugoperation





Ausrüstungs-Überblick




Spezielles Sicherheits-Test-System für neue Energie-Fahrzeuge ist für die Fahrzeugsicherheit passend, die von den neuen Energiefahrzeugen und von den Personenkraftwagen prüft und elektrisches Sicherheitshochspannungsprüft. Es passt sich an den nationalen Standardtestinhalt an. Es ist erfolgreich an vielen inländischen neuen Energiefahrzeugherstellern angewendet worden. Die Produktqualität und die technischen Dienstleistungen haben die Kundenfreigabe gewonnen und einstimmig priesen.



Technische Parameter




1. Test der kapazitiven Kopplung
2. möglicher Gleichstellungstest
3. Isolationswiderstand der Energielast
4. Isolationswiderstand der Ladebuchse
5. Wechselstrom-Widerstandsspannungstest
6. Fahrzeugisolationswiderstandtest
7. DC-Widerstandsspannungstest
8. IsolierungsUntersuchungsfunktionsüberprüfung
9. gegenwärtiger Test des Durchsickerns



Test-Projekt Strecke Grundlegende Genauigkeit
Wechselspannung widerstehen Test 5000V/40mA ±1.5%
Gleichspannungs-Widerstands-Test 6000V/10mA ±1.5%
Möglicher Gleichstellungs-Test 0-600mΩ ±1%
Isolationswiderstand-Test 1000V/10GΩ ±5%
Fahrzeug-Isolierungs-Test 0.20-100.00MΩ ±5%
Isolierungs-Untersuchungsfunktions-Überprüfung Zu überprüfen dass, ob die IsolierungsUntersuchungsfunktion normal ist /
Kapazitäts-Koppelungs-Test 2.0-2000.0mJ ±1.5%
Durchsickern-gegenwärtiger Test 300V/5mA ±1.5%


Hauptfunktionen




1. Multifunktions: Einschließlich möglichen Gleichstellungstest, Isolationswiderstand der Ladebuchse, Fahrzeugisolationswiderstand, IsolierungsUntersuchungsfunktionsüberprüfung, Kapazitätskoppelungstest, Isolationswiderstand der Energielasts-, Wechselstrom-Widerstandsspannung, DES DC-Widerstandes Spannung und gegenwärtiger Test etc. des Durchsickerns.


2. Bildschirmanzeige: LCD-Bildschirm eine wahre Farbe von 21,5 Zoll wird benutzt, und die Schnittstelle des Prüfverfahrens ist sichtbar, das für Beobachtung und Urteil bequem ist.


3. Offene Plattform: Sie rüstete sich mit Aufbereitungsfunktion des Testprogramms, Aufbereitungsfunktion des Testprojektes, dem Prüfberichtredigieren und Druckfunktion, Benutzererlaubniseinstellungsfunktion etc. aus.


4. Scan-Codefunktion: Sie kann die Zahl des Fahrzeugs VIN, VSN-Zahl und Hauptzusatzzahl notieren und verbindet automatisch den Barcode, um den Prüfbericht zu drucken, nachdem Test abgeschlossen ist.


5. Intelligentes Urteil: Mit offener/kurzer offener und Kurzschlusskontrollfunktion wird es nicht kurze Probleme in der Schleife nach Hochspannungsertrag finden gelassen, um den Ausrüstungs- und Benutzerschaden zu vermeiden, der durch falschen Ertrag verursacht wird.


6. Erlaubnismanagement: mehrstufige Erlaubniseinstellung, die für Management bequem ist.


7. Datenverwaltung: Handhaben Sie verschiedene Daten, schützen Sie die Integrität und die Sicherheit der Daten, und haben Sie Funktionen wie Frage und der Export, zum der Datenverwaltung zu treffen braucht von der Fertigungsstraße.


8. Sicherheitsschutz: Überstromschutz, Überspannungsschutz, Unterspannungsschutz, gegenwärtiger Schutz des Durchsickerns und Notschutz, etc.


9. Enorme Daten: Stützenorme Datenspeicherung und -analyse; MES-Systemankern, etc.


10. Flexibler Start: Stützmehrfache Startmethoden wie Scan-Codestart, Knopfstart, Fernstart, etc.



Hauptmerkmale




Standards angewendet ISO 6469, Iec 62196, usw.
Testgenauigkeit Grundlegende Genauigkeit 1%
Sicherheit Der Test hat einen mäßigen Anstieg und langsame eine Fallfunktion (Zeit kann eingestellt werden), zu garantieren dass die geprüfte Last nicht während der kritischen Phase ausgewirkt wird, und es ist sicherer.
Mehrfachverbindungsstelle wählt für Aufladungsgewehr Aufladungsgewehr Unterstützungs-Wechselstroms, Aufladungsgewehrtest DCs
Strukturoptimierung Standardisierung und Kundenbezogenheit werden kombiniert, werden Ersteigbarkeit und Sicherheit gleichzeitig entwickelt, ist die Struktur einfach, und die Logik ist klar
Starke Anwendbarkeit Eine Vielzahl von hängenden Methoden verfügbar-hängt Laufkatze und begleitet Laufkatze, hängendes Gestell, das freitragende Hängen, etc.
Hohe Intelligenz Alle Einzelteile brauchen nicht, an das Maßkabel wiederholt angeschlossen zu werden, und alle Tests können in einer Verbindung abgeschlossen werden.
Modular Der Systemarchitekturentwurf ist modular und flexibel, und das System ist einfach zu aktualisieren und zu erweitern, und ist einfach instandzuhalten und zu verbessern
Flexible Kundenbezogenheit Entsprechend dem Bedarf von Kunden, stellen Sie kundengebundene Entwicklung und Entwurf von Industrieplattformen, wie automatischer Türeinstiegbeleuchtung, KlimaanlagenWärmeableitung zur Verfügung
Standortbau Projektbaumanagement, Installationswissen, Ausrüstungsentstörung, etc.


Hauptkonfiguration




Stromversorgung 220V±10%, 50Hz±5%
Arbeitsbereich-Anforderungen 0-45℃, ≤85%
Systemkonfiguration Anspruchsvoller industrieller Computer + LCD-Anzeige wahre Farbe von 21,5 Zoll
UPS-unterbrechungsfreie Stromversorgung
Drahtloses eindimensionales zweidimensionales Überprüfungsgewehr
Aufkleber- und Empfangsdrucker
Plc-Schnittstelle, USB-Schnittstelle, Netzwerkschnittstelle, Warnungslichtschnittstelle, Fußschalterschnittstelle, Druckerschnittstelle, Barcodegewehrschnittstelle
Sicherheits-Schutz Das Gerät beginnt nicht Hochspannungsentdeckung, wenn das Aufladungsgewehr nicht angeschlossen wird; Trennen Sie das Aufladungsgewehr im Entdeckungszustand, das Gerät sollte in der Zeit reagieren, die Stromversorgung zum Sockel abzuschneiden


Ausführliche Einleitung




Fahrzeugisolationswiderstandtest



1 Prinzipeinleitung


1,1 Energie auf dem Fahrzeug, zu garantieren, dass alle Energie und elektronischen Schalter auf dem Fahrzeug in einem aktiven Zustand sind.


1,2 Maß die Spannung zwischen den zwei Anschlüssen von REESS und von elektrischen Plattform, wie in der Zahl gezeigt unten, das höhere man ist U1, und das niedrigere man ist U1.


1,3 addieren Sie einen bekannten Widerstand R0 (1MΩ). Schließen Sie parallel zwischen dem Seitenanschluß U1 von REESS und der elektrischen Plattform wie in der Zahl gezeigt unten an. Messen Sie die Spannung zwischen den zwei Anschlüssen von REESS und von elektrischen Plattform, und die Messwerte sind U2 und U2.

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische 0

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische 1

2 Parameteranforderungen:


2,1 unter der höchsten Betriebsspannung, sollte der minimale Isolationswiderstand des DC-Stromkreises als 100Ω/V größer sein, und der Wechselstrom-Stromkreis sollte als 500Ω/V größer sein


2,2 wird die unterere Grenze auf Isolationswiderstand empfohlen, um 0.375MΩ zu sein.





IsolierungsUntersuchungsfunktionsüberprüfung



1. Der gegenwärtige Isolationswiderstandwert des gesamten Fahrzeugs wird als Ri gemessen.
2. setzen Sie das Fahrzeug „in das Fahren des Modus“ entsprechend dem Normalbetriebprozeß des Fahrzeugs in Versuch.
3. verringern Sie den Widerstand des Abgleichwiderstands auf dem Zielwert Rx, der entsprechend der folgenden Formel berechnet wird.
4. bestätigen Sie, ob das Fahrzeug solide und helle Warnung hat.


Berechnungsformel
Wenn die minimale Isolierungsanforderung 100Ω/V ist, ist der Widerstandswert:

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische 2

Wenn die minimale Isolierungsanforderung 500Ω/V ist, ist der Widerstandswert:

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische 3

UREESS ist die gegenwärtige Gesamtspannung des Batteriesatzes.

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische 4





Möglicher Gleichstellungstest



1 Prinzip-Einleitung



1,1 nehmen Sie einen spezifizierten Strom von einer Energiequelle ohne die Last, die nicht 12V übersteigt, wenden Sie ihn an der Erdung des Aufladungshafens des Fahrzeugs, am herausgestellten leitfähigen Oberteil der Teile und am Rahmen, an und messen Sie den Spannungsabfall, um den Erdungswiderstandswert schließlich zu berechnen.



1,2 Test der Leitungswiderstand zwischen der Erdung jeder Aufladungsschnittstelle des Autos, dem herausgestellten leitfähigen Oberteil der Teile und dem Rahmen des Fahrzeugs mit einem Abstand von nicht mehr als 2.5m.

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische 5







Aufladungsgewehr-Schnittstellen-Isolationswiderstand-Test



1 Prinzip-Einleitung



Die positiven und Minus-Klemmen der Ladebuchse werden durch das Innere des Meters kurzgeschlossen, und die Prüfvorrichtung gibt eine hohe Gleichspannung zum Fahrzeug durch das Aufladungsgewehr ein. Die Hochspannung existiert zwischen den positiven und Minus-Klemmen und dem Rahmen, und schließlich ist der Isolationswiderstand der Ladebuchse berechneter Wert.

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische 6

Personenkraftwagen-elektrische Sicherheits-Testgerät ISO 6469 elektrische 7
