ASTM 100G Hochgenaue Vibrationsprüfsystem mit 2 Kanälen Eingang

ASTM 100G Hochgenaue Vibrationsprüfsystem mit 2 Kanälen Eingang

Markenbezeichnung:	Sinuo
Modellnummer:	SN553-EV211VT30VCS-2
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

max. Sinuskraft:

1000 kgf Spitze

Max. Verschiebung:

51 mm p-p

Max. Beschleunigung:

100g

Nutzlast:

300 KG

Vertikaler Ausziehtisch:

300 mm*300 mm

Software:

Sineus, zufälliger, klassischer Schock

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

5 Sätze/Monat

Hervorheben:

Testgerät der elektrischen Sicherheits-6000V

elektrische Sicherheits-Testgerät 5000V 40mA

Elektrischer Personenkraftwagen ISO 6469

Beschreibung des Produkts

ASTM 100G Hochgenaue Vibrationsprüfsystem mit 2 Kanälen Eingang

Das ASTM 100G Vibration Test System liefert hochgenaue Vibrationsprüfungen mit 2-Kanal-Eingabekapazität, die für strenge industrielle Testanwendungen entwickelt wurden.

Produktanwendungen

Vibrationsprüfungen bewerten, wie Komponenten und Geräte in realen Umgebungen reagieren, indem sie einer kontrollierten Erregung oder einem Schock ausgesetzt werden.Dieses System dient einer Vielzahl von industriellen Anwendungen, einschließlich Schaltplatten, Flugzeuge, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.

Sinuo bietet umfassende Anregungs- und Prüflösungen, die den nationalen und internationalen Standards entsprechen, einschließlich GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM.

Spezifikationen für die Vibrationsprüfung

Versuchsarten: Sinus-Sweep, Zufallsprüfung, Schock
Frequenz-Reaktionsbereich: 1-3300 Hz
Auswahlformel: A(g)=(2πf) 2Dcm/980 A=0,002DmmF2, D=A/0,002F2, F=M(kg) ×A(g

Ausrüstungskonfiguration

Komponente	Ausstattung	Anzahl

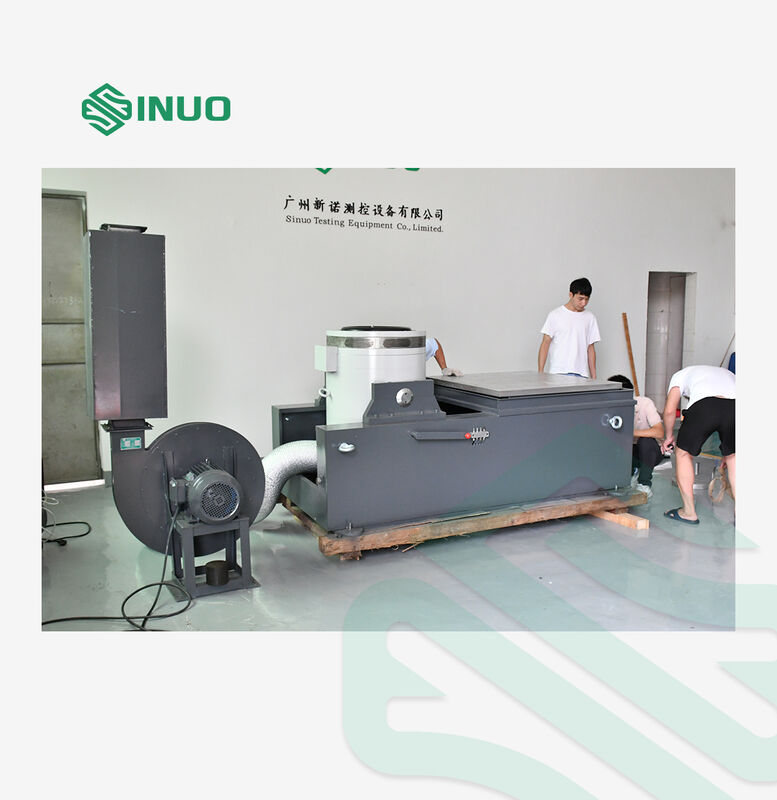

Körper des Vibrationstisches	A11S24 Elektromagnetischer Anregungsgenerator	1 SET
Kühlsystem	B402 Kühlventilator (einschließlich Schalldämpfer)	1 SET
Vertikaler Tisch	VT30 Vertikalverlängerungstisch (300mm*300mm)	1 SET
Zentrierungssystem	Automatisches Zentrierungssystem für dynamische Spulen	1 SET
Leistungsverstärker	LA10K digitaler Schaltleistungsverstärker	1 SET
Schutzsystem	Servo-Schutzsystem	1 SET
Stromversorgung	Antriebsstrom zur Anregung	1 SET
Steuerung	Digitale Vibrationsregelung Hauptmotor	1 SET
Sensoren	Beschleunigungssensor des Systems	1 PCS
Computersystem	Steuerrechner, Steuersoftware-Installations-CD	1 SET
Zubehör	Verlängerte Verbindungskabel/Luftleitungen	1 SET
Dokumentation	Betriebsanleitungen, Prüfberichte, Bescheinigungen, Wartungshandbücher	1 SET
Werkzeuge	Zubehörwerkzeuge	1 SET
Montierung	Schwingende Druckstange/Druckstange	1 SET

Technische Parameter

A11S24 Elektromagnetischer Erregungsgenerator

Maximale sinusförmige Erregungskraft:1000 kg.f Spitzenwert

Maximale zufällige Erregungskraft:1000 kg.f rms

Maximale Aufregungskraft:Höchstgewicht 2000 kg/h

Frequenzbereich:1 ̊3300 Hz

Höchstbewegung:51 mm p-p

Höchstgeschwindigkeit:2.0m/s

Höchstbeschleunigung:100 g

Erste Resonanzfrequenz:2500 Hz ± 5%

Nutzlast:300 kg

Frequenz der Vibrationsdämmung:2.5 Hz

Durchmesser der beweglichen Spule:F240 mm

Elektroantriebsgewicht:11 kg

Schraube auf den Tisch:17 × M10

Flussleckage:< 1 mT (10 Gauss)

Erlaubtes Exzentrummoment:500 N.m

Größe der Ausrüstung:915 mm x 740 mm x 785 mm (ohne verlängerte Tabelle)

Gewicht der Ausrüstung:880 kg (ohne horizontale Schiebetische)

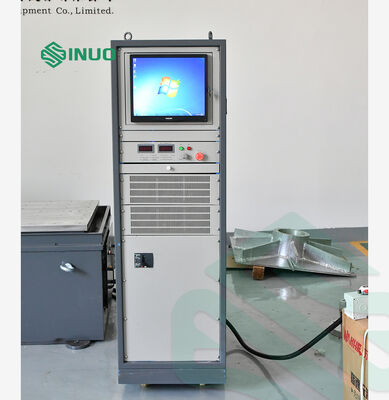

LA10K Digitale Schaltleistung Verstärker

Ausgangsleistung:12 KVA

Ausgangsspannung:120 V

Ausgangsstrom:100A

SNR:> 65 dB

Verstärkergröße:600 mm x 900 mm x 1130 mm

Servo-Schutzsystem

Umfassende Schutzfunktionen einschließlich Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, externer Fehler, Steuerungsnetzteil, Logikfehler,und Eingangsphasenverlust.

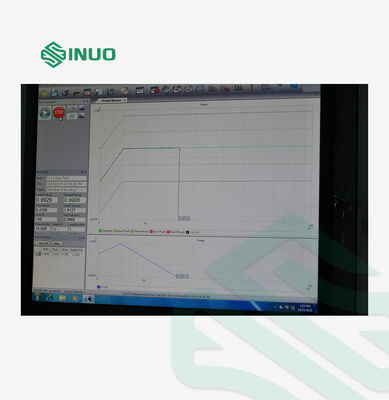

Digitale Vibrationssteuerung VCS-2

Hardware-Konfiguration:2 Eingangskanäle, 1 Ausgangskanal

Steuerungsfunktionsmodul:Sineus, zufälliger, klassischer Schock

Steuerrechner:Originalcomputer der Marke mit 17" LCD-Monitor, Tastatur/optische Maus

Software:Englischer Betrieb, Analyse der Zeit- und Frequenzbereiche, Signalquelle, Sinusfrequenz-Sweep-Analyse, automatische WORD-Testberichterstattung

Betriebssystem:Windows 10

Beschleunigungssensor LTE:Frequenzbereich: 1-7000 Hz, Empfindlichkeit: 30 pc/g, Temperaturbereich: -40 - 180°C

VT30 Vertikale Ausdehnungstabelle

Material:Magnesiumlegierung, anodisiert, mit Oberflächenhärte

Größe der Tabelle:300 mm × 300 mm

Festloch:M8 Schraubhülle aus Edelstahl

Höchstverwendungsfrequenz:Sine 2000 Hz, zufällig 2000 Hz

Gewicht:Ungefähr 9 Kilo.

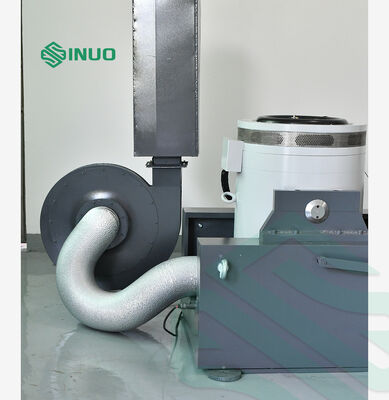

B402 Kühlventilator (einschließlich Schalldämpfer)

Kraft der Lüfter:4 kW

Durchfluss:18 m3/Min.

Elektrische Anforderungen

Stromversorgung:Dreiphasige 380V/50Hz, 25 KVA

Druckluft:0.6Mpa

Bodenwiderstand:≤ 4Ω

Systemkomponenten und -merkmale

1. Schwingungstischkörper

Eigenschaften: gegossene und manuell bearbeitete bewegliche Spulen, optoelektronische Laststützsysteme und eine doppelte Achsführung mit Lager für eine höhere Haltbarkeit und eine reduzierte dynamische Achskreuzung während der Prüfung.

Doppelmagnetische Schaltkreisstruktur mit geringer Flussleckage und gleichmäßigem Magnetfeld
Fortgeschrittene Phosphatbehandlung und Farbtechnik für Fahrzeuge zur langfristigen Verschleiß- und Rostbeständigkeit
Verbesserte Kühlung mit geräuscharmen Lüftern, Honigstockluftkanal und zweischichtiger Shuntluftkanal

2. LA Digitale Schaltleistung Verstärker

Zuverlässige IGBT-Technologie, die den EU-Normen "CE" entspricht
Hohe Stabilität und Zuverlässigkeit mit Sinusfrequenz-Multiplikations-Impulsbreitenmodulation
Hohe Umwandlungseffizienz unter Verwendung von Schaltnetzteilprinzipien
Elektronische automatische Stromteiltechnologie
Ausgezeichnete Sicherheitsleistung

3. Servo-Schutzsystem

Vollständige Schutzfunktionen, einschließlich Stromnetzüberspannung, Unterspannung, Phasenverlust, Logikfehler, Strommoduldurchgang, Übertemperatur, Ausgangsüberstrom, Ausgangsüberspannung,Antriebsleistung, Plattformüberlagerung, Plattformtemperatur und äußere Verriegelung.

4Vertikale Ausbauplattform

Guss aus Magnesiumlegierung mit Dämpfungsmaterial, für größere Montageproben ausgelegt.Alle Erweiterungsplattformen werden modelliert und für die modalen Frequenzen analysiert, um die Auswirkungen auf die dynamischen Eigenschaften zu minimieren.

5. Fotoelektrische automatische Zentrierung

Bewegliche Spulenposition wird automatisch angepasst, um den ausgewogenen Zustand während des Lade- und Entladevorgangs zu erhalten.

6Digitale Vibrationssteuerung

Erweitertes verteiltes Struktursystem mit geschlossener Schleife durch einen DSP-Prozessor, das eine Echtzeitreaktion und hohe Effizienz gewährleistet.

Hohe Leistung:32-Bit-DSP-Prozessor mit schwebender Spalte (300MHz), 24-Bit-Auflösung ADC/DAC, Dynamikbereich > 90 dB, SNR > 100 dB
Einfache Operation:Windows-basierte Software mit automatischem Assistenten und Erstellung von Prüfberichten
Flexible Konfiguration:Moduläres Design, das die Anpassung von Hardware und Software ermöglicht
Prüfsicherheit:Mehrfache Sicherheitskontrollen, Verriegelung und Notfallschließung
Berichterstattung:Einmalige Erstellung von Word- oder PDF-Prüfberichten mit umfassenden Daten

Funktionsfähigkeiten des Steuergeräts

Zufällige Kontrolle

Verwendet Transferfunktionsausgleich mit Gauss-Zufallssignalen für die Echtzeit-Mehrkanal-Schließschleifsteuerung..

Frequenzbereich:0~4680Hz (erweiternswert auf 18750Hz)

Die Entschließung:100, 200, 400, 800, 1600, 3200 Spektrallinien

Steuerungsleistungsspielraum:> 90 dB

KontrollstrategieEinkanalsteuerung, gewichteter Durchschnitt, Höchstwert, Mindestwert

Sine Kontrolle

Bietet hochwertige Sinus- und Sinus-Sweep-Signale mit präziser Amplitudenkontrolle, Aufenthalteinstellungen und flexiblen Frequenz-Sweep-Optionen.

Frequenzbereich:1 Hz bis 4680 Hz (erweiterbar auf 10000 Hz)

Zeit der geschlossenen Schleife:5 mS

Harmonische Verzerrung:< 100 dB

Frequenz-Sweep-Modi:Linear (0~6000 Hz/min), logarithmisch (0~100 Oct/min)

Schieberichtung:Auf, runter.

Klassischer Schock

Unterstützt verschiedene Wellenformtypen, darunter halbe Sinuswelle, Glockenwelle, rechteckige Welle, Trapezwelle, Sägezahnwelle und dreieckige Welle mit benutzerdefinierten Impulsparametern.

Dauer des Pulses:0.5 bis 3.000 mS

Maximale Analysebandbreite:22000 Hz

Bildgröße:Bis 16384

Einhaltung der Normen:MIL-STD-810, ISO-Normen, benutzerdefinierte Grenzwerte für die Unterbrechungssteuerung
