Markenbezeichnung: | Sinuo |
Modellnummer: | SNE6808C |
MOQ: | 1 |
Preis: | Customized |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 10 Sätze/Monat |

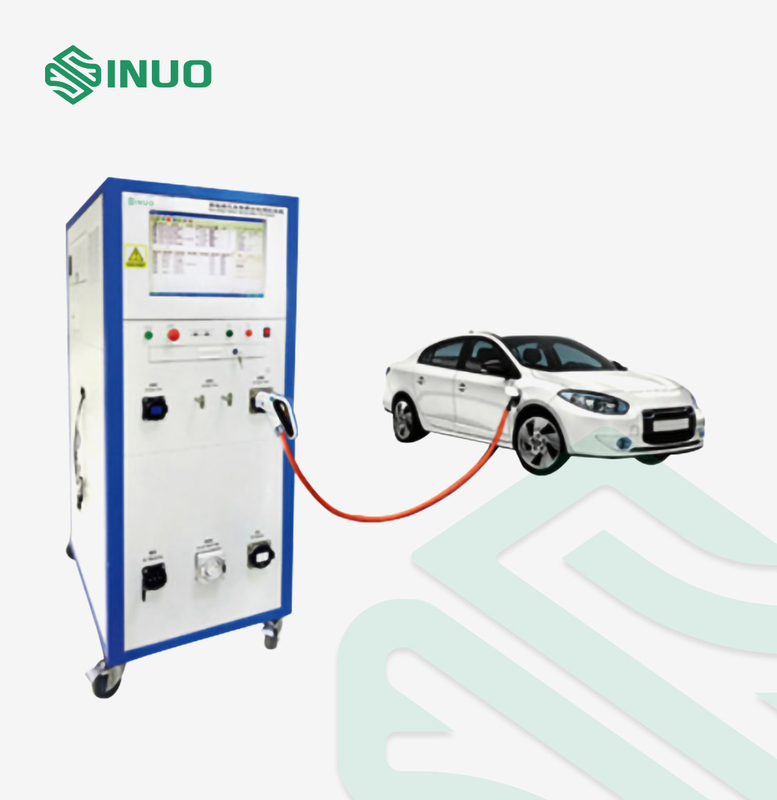

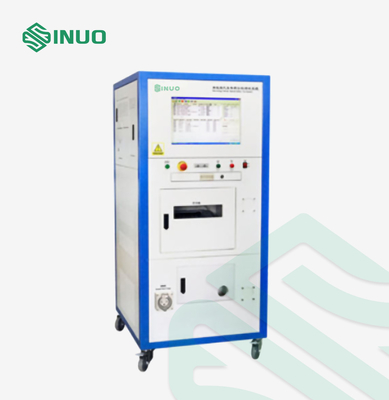

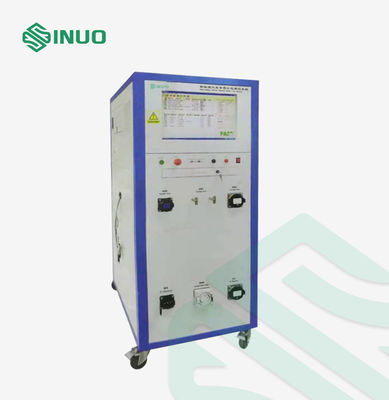

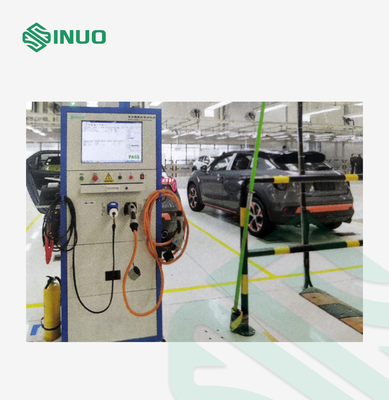

Elektro-Mobil-elektrische Sicherheits-Testgerät ISO 6469 New Energy
Eingewilligte Standards u. Klauseln
ISO-6469-1:2019 trieb elektrisch Straßenfahrzeuge an — Sicherheitsvorschriften — Teil 1: Wieder aufladbares Energiespeichersystem (RESS)
Ausrüstungs-Überblick
Neue Energiefahrzeugsicherheitsinspektion wird durch das Wirtsrechnersteuerungssystem gesteuert, das aus Fahrzeugtesteinheit, Komponententesteinheit, möglicher Gleichstellungstesteinheit und Machtbatterietesteinheit verfasst wird.
Technische Parameter
Mögliche Gleichstellung | |
Prüfmethode/Nullastausgangsspannung | 4es-adrig System |
Nullastausgangsspannung | <12v> |
Ausgangsstromeinstellbereich | DC: 1.00~32.00A, ununterbrochen justierbare konstante Stromabgabe |
Ausgangsstromentschließung | 0.01A |
Ausgangsstromgenauigkeit | 1.00~9.99A: ± (1% von setting+0.20A) |
10.00~32.00A: ± (1% der Einstellung) | |
Erdung des Widerstandeinstellbereichs | Obere Grenze: 0~630.0mΩ; |
Unterere Grenze: 0~630.0mΩ; 0=off | |
Erdung des Widerstandmessbereichs | 1.00A≤outpur current≤10.00A, 0.0~600.0mΩ |
10.00A≤outpur current≤20.00A, 0.0~300.0mΩ | |
20.00A≤outpur current≤32.00A, 0.0~200.0mΩ | |
Erdung der messenden Entschließung des Widerstands | 0,1 mΩ/1 mΩ |
Erdung des Spannungsmessbereichs | 0~10V |
Erdung der messenden Entschließung der Spannung | 0.001V |
Widerstand bis null | 0.0~100.0 mΩ |
Erdung der messenden Genauigkeit der Spannung | ± (1% von mΩ reading+3) |
Testzeiteinstellbereich | 0,0, Ertrag 0.1~999.9s 0.0=Continuous |
Testzeit, die Entschließung einstellt | 0.1S |
Testzeit-Einstellbereichgenauigkeit | ± (1% von setting+0.05s) |
Isolationswiderstand-Test | |
Nennleistungslastsstrom | 10VA (1000V/10mA) 10mA |
Ausgangsspannungskräuselung | Widerstrebende Last, 1000V/1mA, <5> |
Ausgangsspannungseinstellbereich | DC: ununterbrochenes justierbares 100~1000V |
Ausgangsspannungseinstellungsentschließung | 1V |
Ausgangsspannungseinstellungsgenauigkeit | ± (1% von setting+3V) |
Isolationswiderstandeinstellbereich | Obere Grenze: 0.0001~10GΩ; ∞ = kein Urteil der oberen und untereren Grenze |
Unterere Grenze: 0.0001~10GΩ; | |
Isolationswiderstandmessbereich | 100~499V: 0.1MΩ~1000 MΩ |
500V~1000V: 1.5MΩ~10000 MΩ | |
Messende Entschließung des Isolationswiderstandes | 0,01 MΩ/0.1 MΩ/1 MΩ |
Widerstandausgleich | >30MΩ |
Isolationswiderstandmessbereich | 0.05~99.99~999.9~3000MΩ |
Messende Genauigkeit des Isolationswiderstandes |
100~499V: <100 M=""> 100 MΩ~1000 MΩ: ± (10% von reading+5 MΩ) |
500~1000V: 1,5 MΩ~100MΩ: ± (2% von reading+0.2 MΩ) 100 MΩ~1999 MΩ: ± (5% von reading+2 MΩ) 2000 MΩ~10000 MΩ: ± (10% von reading+5 MΩ) |
|
1000 MΩ~3000 MΩ: ± (5% von reading+2digitals) | |
Verzögerungszeiteinstellbereich | 0.5~999.9s |
Testzeiteinstellbereich | 0,0, 0.1~999.9s, Dauerleistung 0.0= |
Testzeitentschließung | 0.1S |
Testzeit, die Genauigkeit einstellt | ± (1% von setting+0.05s) |
Wechselstrom-Widerstands-Spannung | |
Widerstehen Sie Spannungstestart | Kalter Widerstandsspannungstest |
Nennleistungslast | 200VA (WECHSELSTROM: 5000V/40mA) |
Ausgangsspannungsanpassungsrate | <2> |
Ausgangsspannungseinstellbereich | Wechselstrom: 100-5000V; 50Hz/60Hz |
Ausgangsspannungsentschließung | 1V |
Ausgangsspannungsgenauigkeit | ± (1% Einstellungsvalue+3v) |
Gegenwärtiger Messbereich des Zusammenbruches | 0.050~9.999~40.00mA |
Gegenwärtiger Einstellbereich des Zusammenbruches | Obere Grenze: 0.000-9.999 - -40.00mA |
Unterere Grenze: 0.000-9.999 - -40.00mA 0.000=close | |
Gegenwärtige messende Entschließung des Zusammenbruches | 0.001mA/0.01mA |
Nullstrom | 0.000-2.000mA |
Zusammenbruchstrommessungsgenauigkeit | ± (1% von Lesewert + von 0.005mA) |
Anstiegszeit/langsame Stillstandszeit | 0.0-999.9s |
Testzeiteinstellbereich |
0,0, 0.1-999.9S Ertrag 0,0=continuous |
Testzeitentschließung | 0.1S |
Testzeit, die Genauigkeit einstellt | ± (0,1% Einstellungsvalue+0.05s) |
Bogenentdeckung | 1-9 Gänge (9 ist die höchste Empfindlichkeit) |
DC-Widerstands-Spannung | |
Widerstehen Sie Spannungstestart | Kalter Widerstandsspannungstest |
Ausgangsspannungseinstellbereich | DC: 100-6000V |
Ausgangsspannungsentschließung | 1V |
Ausgangsspannungsgenauigkeit | ± (1% Einstellungsvalue+5v) |
Gegenwärtiger Einstellbereich des Zusammenbruches |
Obere Grenze: 0.000-10.00mA; Unterere Grenze: 0.000-10.00mA, 0=off |
Zusammenbruchstrommessungsstrecke | 0.010-10.00mA |
Zusammenbruchstrommessungsentschließung | 0.001mA/0.01mA |
Nullstrom | 0-2 000mA |
Zusammenbruchstrommessungsgenauigkeit | ± (1% von Ablesendigitals value+5) |
Anstiegszeit/langsame Stillstandszeit | 0.0-999.9s |
Testzeiteinstellbereich |
0.0-999.9S Ertrag 0.0=continuous |
Testzeitentschließung | 0.1S |
Testzeit, die Genauigkeit einstellt | ± (0,1% Einstellungsvalue+0.05s) |
Bogenentdeckung | 1-9 Gänge (9 ist die höchste Empfindlichkeit) |
Durchsickern gegenwärtig | |
Bewertete Nutzleistungsstrecke | Bestimmt durch die Energie des Isolierungstransformators/der eingebauten variablen Frequenzstromversorgung |
Leckart Einstellung | Einphasiges: statisches Durchsickern, dynamisches Durchsickern |
Ausgangsspannungsverhältnis |
1,10 Satzspannung der Zeiteingangsspannung (Ertrag durch Isolierungstransformator) /arbitrarily (Ertrag durch variable Frequenzstromversorgung)
|
Ausgangsspannungseinstellbereich | Wechselstrom: 0.0-300.0V |
Ausgangsspannungseinstellungsmessbereich | Wechselstrom: 5.0-300.0V |
Ausgangsspannungsmaßentschließung | 0.1V |
Ausgangsspannungsmaßgenauigkeit | ± (1,5% Ablesenvalue+3v) |
Gegenwärtiger Widerstand des Durchsickerns | |
Gegenwärtiger Einstellbereich des Durchsickerns |
Obere Grenze: 0.000-5.000mA; Unterere Grenze: 0.000-5.000mA 0.000=off |
Durchsickernstrommessungsstrecke | Die gegenwärtige Versuchsanlage ist 0.050-5.000mA |
Durchsickernstrommessungsentschließung | 0.001mA |
Nullstrom | 0.000-2.000mA |
Durchsickernstrommessungsgenauigkeit | ± (1,5% des Lesewertes + des 0.005mA) |
Testzeiteinstellbereich |
0,0, 0.5-999.9S Ertrag 0.0=continuous |
Testzeitentschließung | 0.1S |
Testzeit, die Genauigkeit einstellt | ± (0,1% Einstellungsvalue+0.05s) |
Langsame Gebührenfunktion (optional) | |
Ausgangsspannungseinstellbereich | Wechselstrom: 0.0-300.0V |
Ausgangsspannungsmessbereich | Wechselstrom: 5.0~300.0V |
Ausgangsspannungsentschließung | 0.1V |
Ausgangsspannungsmaßgenauigkeit | ± (0,25% von Ablesenvalue+0.25% von Messbereich) |
Ladestromeinstellbereich |
6.000-63.00A (das heißt, die obere Grenze vom Strom) Anmerkung: Die unterere Grenze auf Strom kann nicht festgesetzt werden, es wird geregelt bis 0 |
Messender gegenwärtiger Einstellbereich | Obere und unterere Grenzen: 0.000-9.999-75.00A |
Gegenwärtiger Messbereich | 0.050~9.999~75.00A |
Gegenwärtige messende Entschließung | 0.001A/0.01A |
Gegenwärtige messende Genauigkeit | ± (0,25% von Ablesenvalue+0.25% von Messbereich) |
Energiefaktormessbereich | 0.100~1.000 |
Messende Entschließung des Energiefaktors | 0,001 |
Einstellbereich des Energiefaktors obere Grenz | 0.000~1.000 |
Einstellbereich der untereren Grenze des Energiefaktors | 0.000~1.000 |
Messende Genauigkeit des Energiefaktors | ± (0,5% von Ablesenvalue+0.01) |
Verzögerungszeit | 0.2~999.9S |
Testzeiteinstellbereich |
0,0, 0.1-999.9S Ertrag 0.0=continuous |
Testzeitentschließung | 0.1S |
Testzeitgenauigkeit | ± (0,1% von Einstellung von value+0.05s) |
Langsamer Test der Niederspannung Gebühren(optional) | |
Bewertete Nutzleistungsstrecke | Bestimmt durch die Energie des Isolierungstransformators/der eingebauten variablen Frequenzstromversorgung |
Ausgangsspannungsverhältnis |
0,85 Satzspannung der Zeiteingangsspannung (Ertrag durch Isolierungstransformator) /arbitrarily (Ertrag durch variable Frequenzstromversorgung)
|
Ausgangsspannungseinstellbereich | Wechselstrom: 0.0-300.0V |
Ausgangsspannungsmessbereich | Wechselstrom: 5.0~300.0V |
Ausgangsspannungsentschließung | 0.1V |
Ausgangsspannungsmaßgenauigkeit | ± (0,25% von Ablesenvalue+0.25% von Messbereich) |
Ladestromeinstellbereich |
6.000-63.00A (das heißt, die obere Grenze vom Strom) Anmerkung: Die unterere Grenze auf Strom kann nicht festgesetzt werden, es wird geregelt bis 0 |
Verzögerungszeit | 0.2~999.9S |
Testzeiteinstellbereich |
0,0, 0.1-999.9S Ertrag 0.0=continuous |
Testzeitentschließung | 0.1S |
Testzeitgenauigkeit | ± (0,1% von Einstellung von value+0.05s) |
Schnelle Gebührenfunktion (optional) | |
Umfassendes Maß der Aufladungsausgangsspannung | DC: 200.0-500.0V |
Umfassendes Maß des Aufladungsausgangsstroms | ≤50A |
Gebührenentschließung | 0.01KW.h |
Soc | 0~100% |
Steckertemperatureinstellbereich | 0~100°C |
Steckertemperaturentschließung | 1°C |
Batterietemperaturmessungsstrecke | 0~150°C |
Testzeiteinstellbereich |
0,0, 0.1-999.9min Ertrag 0.0=continuous |
Testzeitentschließung | 0.1min |
Testzeitgenauigkeit | ± (0,1% von Einstellung von value+0.05min) |
Batterie-Satz/Whole-Fahrzeug-Isolierungs-Test | |
Isolationswiderstandeinstellbereich |
Obere Grenze 0.00-100.0MΩ 0=close, untereres Grenze 0,00 - 100 00MΩ |
Isolationswiderstandmessbereich | 0.20- 100.00MΩ |
Isolationswiderstandmaßentschließung | 0,01 MΩ |
Isolationswiderstandmaßgenauigkeit | ± (5% Lesewert + 0,03% von Messbereich) |
Testzeiteinstellbereich | 4.0~999.9S |
Testzeitentschließung | 0.1S |
Testzeit, die Genauigkeit einstellt | ± (0,1% Einstellungsvalue+0.05s) |
Fragen u. Antworten
Q: Was für Fahrzeugtesteinheit ist:
: Er enthält:
1. Schneller Aufladungshafen: DC-Widerstandsspannung, Isolationswiderstand, erdendes DC (mögliche Gleichstellung), schnelle Aufladungsfunktion, ganzer Fahrzeugisolationswiderstand, Isolierungstestüberprüfung
2. Langsamer Aufladungshafen: Wechselstrom-Widerstandsspannung, Isolationswiderstand, Wechselstrom, der, Durchsickern gegenwärtig, langsame Aufladungsfunktion erdet
Q: Was für Komponentenprüfungseinheit ist:
: Wechselstrom-Widerstandsspannung, Isolationswiderstand.
: Was für mögliche Gleichstellungseinheit ist:
Q: Es enthält:
1. Der Widerstand zwischen dem negativen Erdungspunkt der Batterie und dem PEU-Oberteil
2. Der Widerstand zwischen dem negativen Erdungspunkt der Batterie und der Wohnung des Antriebsmotors
3. Der Widerstand zwischen dem negativen Erdungspunkt der Batterie und dem Ladegerätoberteil
4. Der Widerstand zwischen dem negativen Erdungspunkt der Batterie und dem PTC
5. Der Widerstand zwischen dem negativen Erdungspunkt der Batterie und der Klimaanlagenkompressorwohnung
6. Der Widerstand zwischen dem negativen Erdungspunkt der Batterie und der Steuerungsbewegungswohnung
7. Der Widerstand zwischen dem negativen Erdungspunkt der Batterie und dem Luftpumpegehäuse
8. Der Widerstand zwischen dem negativen Erdungspunkt der Batterie und der befestigenden Schraube des Batteriedeckels
Die bekannte Standardprüfvorrichtung für die Prüfung wird im Testsystem errichtet, und die Testverdrahtungsänderungen während des ganzen Prüfverfahrens sind innerhalb des Testsystems, und die automatische Schaltung wird ohne manuelle verdrahtende Änderungen abgeschlossen.
