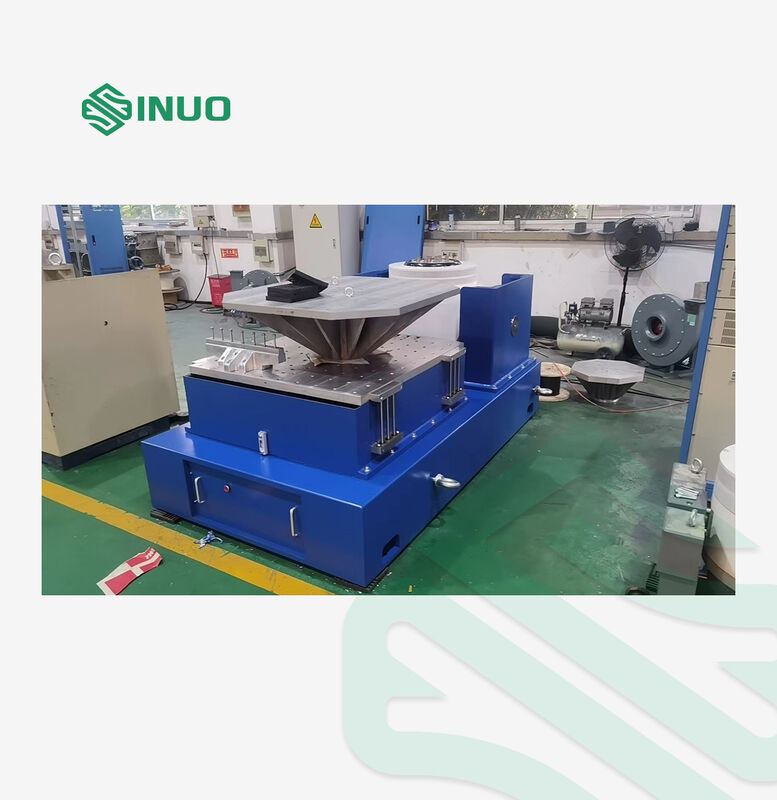

ASTM D 4728 Schwingprüfung mit Zufallsvibration, Maschine mit 1000 kgf Kraft

Projekt

Anweisungen zur Konfiguration

Qty

Körper des Vibrationstisches

VG1000-76 Elektromagnetische Anregungsgeneratoren

1 SET

mit einer Breite von mehr als 20 mm,

1 SET

BL-1000 Kühlventilator (einschließlich Schalldämpfer)

1 SET

VT60 Vertikalverlängerungstabelle (600 × 600 mm)

1 SET

HG60 Horizontale Ölfolie (600×600 mm)

1 SET

Digitale Leistungsverstärker

Kraftverstärker SA103 (einschließlich Magnetfeldstromversorgungssystem)

1 SET

Servo-Schutzsystem

1 SET

Antriebsstrom zur Anregung

1 SET

Digitale Vibrationsregelung

VCSusb-2 digitale Vibrationsregelung

(einschließlich Software- und Nutzungsfunktionen)

2 SET

Beschleunigungsmesser (einschließlich 7 m geräuscharmes BNC-M5-Kabel)

2 PCS

CD zur Installation der Steuerungssoftware

1 SET

Steuerrechner

1 SET

VG1000-76 Elektromagnetische Anregungsgeneratorparameter

Maximale sinusförmige Erregungskraft

1000 kg.f Spitzenwert

Maximale zufällige Anregungskraft

1000Kg.f r.m.

Maximale Aufregungskraft durch Aufprall

Höchstgewicht 2000 kg/h

Frequenzbereich

1 ∼ 2900 Hz

Höchstverlagerung

76 mm p-p

Höchstgeschwindigkeit

10,8 m/s

Höchstbeschleunigung

82G (800 m/s)²)

Das Verhältnis zwischen Höchstlast und Beschleunigung: F=M.A (Sinus)

5G

10G

20G

30 g

188 Kilo

88 kg

38 kg

21 kg

Resonanzfrequenz erster Ordnung

3200 Hz ± 5%

Nutzlast M1+M2

300 kg

Frequenz der Vibrationsisolation

2.5 Hz

Durchmesser der beweglichen Spule

F240 mm

Gewicht der beweglichen Spirale

14 kg

Nennentwicklungsmoment

350.N.M.

Schraub auf den Tisch.

16 × M10

Flussdurchfluss

< 10 Gauss

Erlaubtes Exzentrikmoment

300 N.m

Größe der Ausrüstung

945 mm × 720 mm × 784 mm

Gewicht der Ausrüstung

1000 kg

Los Angeles-12K digitaler Schaltleistungsausstärker

Ausgangsleistung

12KVA

Ausgangsspannung

100V

Ausgangsstrom

120A

Verstärkerleistung

≥ 90%

Gesamtharmonische Verzerrung (THD)

< 1,0%

Ein- und Ausschaltniveau

58KHz

Aktuelle Auflösung

0.1A

SNR

≥65dB

NOise

≤ 70 dB

Grad der Ungleichgewichte bei Gleichung der Parallelströmung

≤ 3%

Aktueller Höchstwert

≥3σ

FRequenz-Antwort

DC-5000Hz ±3 dB

10 bis 3000 Hz ± 1 dB

IF-Gewinn

≥ 80

Gleichstromstabilität

< 0,1%

Verstärkergröße

650 mmL × 920 mmD × 1700 mmH

Gewicht

400 Kilo

Servo-Schutzsystem

Funktion

Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, Außenfehler, Steuerungsstromversorgung, Logikfehler, Eingangsphasenverlust

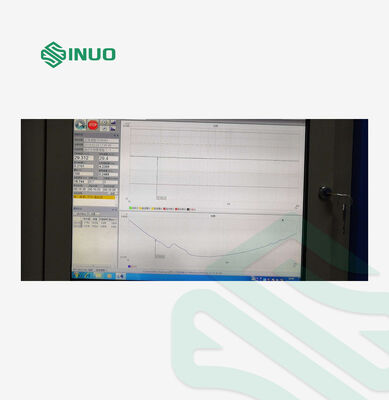

Digitale Vibrationssteuerung VCSusb-2

Hardware-Konfiguration

2 gleichzeitige Eingangskanäle, 1 Ausgangskanal

Steuerungsfunktionsmodul

Sine, zufällig

Steuerrechner

ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps Ethernet-Anschluss und 4 USB-Anschlüsse / Microsoft Windows 10/8 Betriebssystem)

Microsoft Word / Excel und Adobe Acrobat werden als Testberichtseditoren empfohlen (Optionen)

Software

Es kann automatisch WORD-Testberichte generieren. Es kann anzeigen,Speichern der Signale und Daten, und die Prüfparameter und Analysefunktionen festlegen.

Systembeschleuniger

Modell: LAB24110

Frequenzbereich: 1-5000 Hz

Empfindlichkeit: 30 +/- 10% pC/g

Temperaturbereich: -40°C bis 160°C

enthält 2PCS 7M langes PVC-Kabel "BNC-M5" mit geräuscharmem Betrieb

VT60 vertikale Verlängerungstabelle

Material

Magnesiumlegierung, oberflächlich gehärtet

Größe der Tabelle

600 mm × 600 mm × 200 mm

Festloch

M10 Schraubhülle aus Edelstahl, langlebig und verschleißfest

Frequenz der oberen Nutzungsgrenze

2000 Hz

Gewicht

55 kg

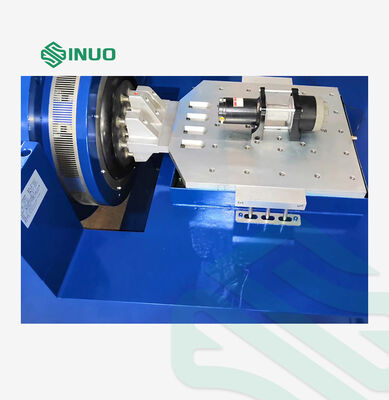

HG60 horizontale Ölfolien-Rutschtabelle

Material

Magnesiumlegierung, oberflächlich gehärtet

Größe der Tabelle

600 × 600

Festloch

M10 Schraubhülle aus Edelstahl, langlebig und verschleißfest

Frequenz der oberen Nutzungsgrenze

2000 Hz

Gewicht

55 kg

BL 1000 Kühlventilator

Lüfterleistung

4 kW (5 PS)

Luftdruck

0.0034 Mpa

Durchflussrate

00,33 m/s3

Elektrische Anforderungen

Stromversorgung

Dreiphasige Wechselstrom 380V/50Hz 22 KW

Notwendige Druckluft

0.7Mpa

Temperatur im Prüfraum

0~40°C

Luftfeuchtigkeit im Prüfraum

0 bis 85%, keine Kondensation
