Markenbezeichnung: | Sinuo |
Modellnummer: | SN8810-600L |
MOQ: | 1 |
Preis: | Customized |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 10 Sätze/Monat |

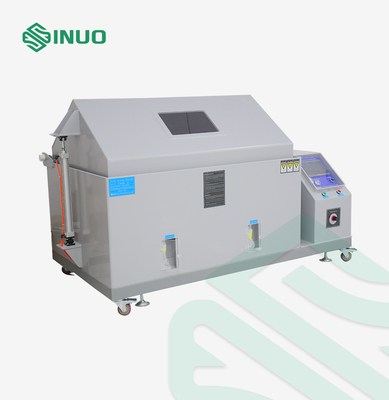

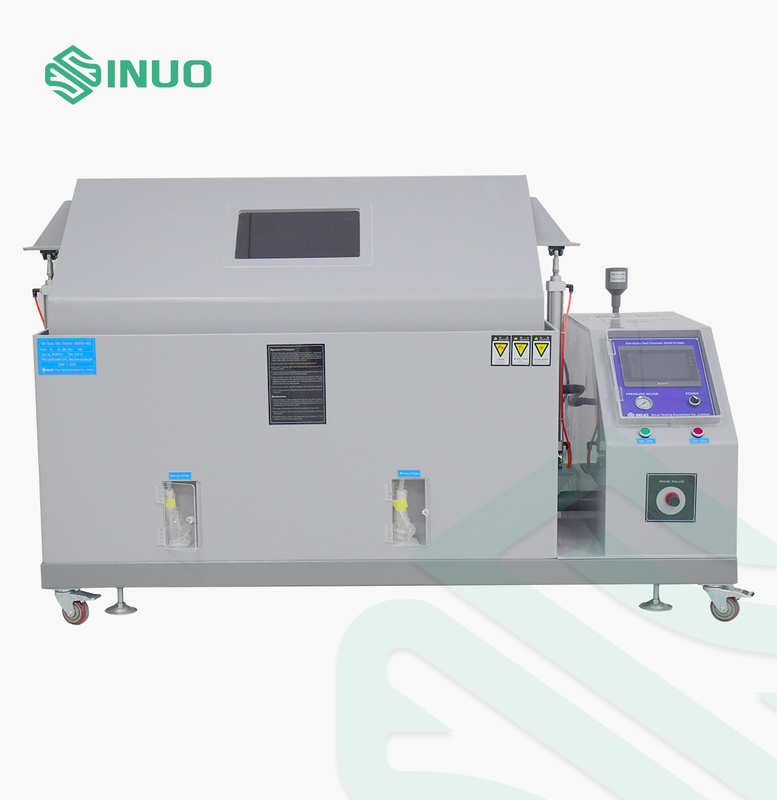

ASTM.B117 Salznebel-Korrosionstest-Umweltkammer 600L
Eingehaltene Standards und Klauseln
ASTM.B117-2009 Salzsprühtest
JIS H8502 Salzwassersprühtestmethode
ISO9227 Salzsprühtest
Produktinformation:
Umgebungsbedingungen verwenden:
1. Die Umgebungstemperatur beträgt 5 bis 30 °C und die relative Luftfeuchtigkeit beträgt ≤ 85 % RH;
2. Der Aufstellort muss eben und vibrationsfrei sein;
3. Das Gerät muss von Wärmequellen sowie brennbaren und explosiven Stoffen ferngehalten werden;
4. Der Installationsort darf nicht direktem Sonnenlicht ausgesetzt sein und die Luftzirkulation im Innenbereich muss aufrechterhalten werden.
5. Der Installationsort des Geräts muss sauber sein und darf nicht an Orten mit mehr Staub oder am Staubauslass installiert werden.
Technische Parameter
Nominelles Innenvolumen | 600L | |
Effektive Größe der Innenbox (cm) | 120×100×50(L×B×H) cm | |
Umrissabstand (cm) | 210×125×140(L×B×H) cm | |
Gewicht | Etwa 150 kg | |
Maximale Leistung | 3KW | |
Maximaler Strom | 14A | |
Stromversorgung | ||
Stromversorgungsbedingungen und Stromversorgung |
1. AC 220 V einphasig zweiadrig + Schutzerdung;zulässiger Spannungsschwankungsbereich ±10 %V; 2. Der zulässige Frequenzschwankungsbereich beträgt 50 ± 0,5 Hz;Netzteil im TN-S-Modus oder Netzteil im TT-Modus. 3. Der Erdungswiderstand des Schutzleiters beträgt weniger als 4 Ω 4. Der Benutzer ist verpflichtet, am Installationsort einen Luft- oder Stromschalter mit entsprechender Kapazität für das Gerät zu konfigurieren, und dieser Schalter muss die Verwendung des Geräts unabhängig steuern.am Installationsort, und dieser Schalter muss die Verwendung des Geräts unabhängig steuern. |
|
Leistungsindex | ||
Umgebungsbedingungen nutzen |
1. Die Umgebungstemperatur beträgt 5~30℃ und die relative Luftfeuchtigkeit beträgt ≤85 % RH; 2. Der Aufstellort muss ein ebener, erschütterungsfreier Untergrund sein; 3. Das Gerät muss von Wärmequellen sowie brennbaren und explosiven Stoffen ferngehalten werden; 4. Der Installationsort darf keiner direkten Sonneneinstrahlung ausgesetzt sein und die Luftzirkulation im Innenbereich muss aufrechterhalten werden. 5. Der Installationsort des Geräts muss sauber sein und darf nicht an staubigen Orten oder an Staubabgasauslässen installiert werden. |
|
Temperatur- und Luftfeuchtigkeitsbereich |
Testraumtemperatur: RT~50℃ Druckzylindertemperatur: RT~ 63℃ Relative Luftfeuchtigkeit ≥85 % RH |
|
Erwärmungsrate |
Testraumtemperatur RT→+50℃≤60 Min Druckzylindertemperatur RT→+63℃≤60 min |
|
Haupttechnische Parameter |

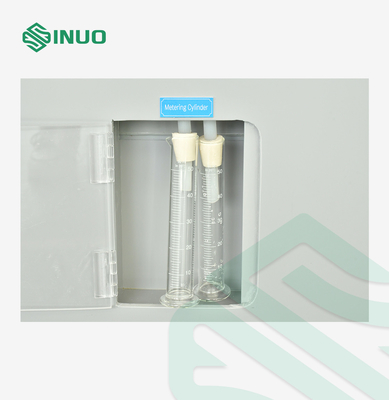

Temperaturauflösung: 0,1℃ Temperaturabweichung: ±1℃ Temperaturgleichmäßigkeit: 2℃ Temperaturschwankung: ±1℃ Sprühvolumen (m1/80 cm2/h) 1,0–2,0 (mindestens 16 Stunden sammeln, Durchschnittswert ermitteln) Sprühdruck: 1,00 ± 0,01 kgf/cm2 pH-Wert des Tranks: Neutral 6,0–7,0 Sauer 3,0–3,1 pH-Wert der Sprühlösung: Neutral 6,5–7,2 Sauer 3,1–3,3 Steuerzeit: 1S ~ 9999H kann beliebig eingestellt werden Hinweis: Der Kohlendioxidverlust in der Lösung beim Sprühen kann zu Veränderungen des pH-Wertes führen.Sie können die folgenden Methoden anwenden, z. B. das Erhitzen der Lösung auf über 35 °C, bevor Sie sie in das Testgerät geben, oder die Verwendung von frischem kochendem Wasser zur Herstellung der Lösung, um den Kohlendioxidgehalt in der Lösung zu reduzieren., können pH-Wert-Änderungen vermeiden.Um den pH-Wert der Sprühlösung im Säuretest oder Kupfer-beschleunigten Salzsprühtest sicherzustellen, kann der pH-Wert des konfigurierten Tranks auf 2,8 bis 3,0 eingestellt werden und überprüft werden, ob die Lösung und/oder der gelöste Stoff den Anforderungen entspricht.Geben Sie es in die Testausrüstung oder verwenden Sie frisches kochendes Wasser, um die Lösung vorzubereiten, um den Kohlendioxidgehalt in der Lösung zu reduzieren, wodurch eine Änderung des pH-Werts vermieden werden kann.Der Säuretest oder Kupfer-beschleunigte Salzsprühtest dient dazu, den pH-Wert der Sprühlösung sicherzustellen. Stellen Sie den PH-Wert der Lösung auf 2,8 bis 3,0 ein und prüfen Sie, ob die Lösung und/oder der gelöste Stoff die Anforderungen erfüllen. |
|
Strukturmerkmale | ||
Kastenstruktur |

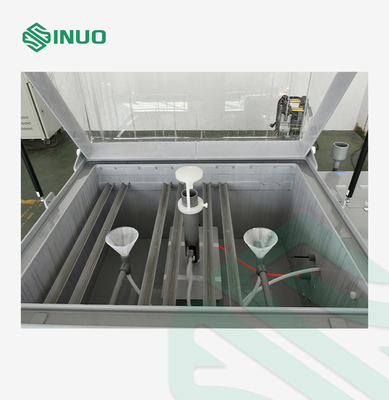

1. Das Labor verwendet importierte PVC-Platten (Koreas Xinmeile) mit einer Dicke von 8 mm und einer Dauertemperatur von 85 °C. 2. Die Dichtungsabdeckung des Labors besteht aus importiertem PVC und einem Acrylfenster mit einer Dicke von 8 mm. 3. Die Reagenzien-Nachfüllflasche verfügt über ein verstecktes Wasserstanderkennungssystem, das leicht zu reinigen und nicht leicht zu zerbrechen ist. 4. Der Eimer mit gesättigter Luft besteht aus einem hochdruckbeständigen Eimer aus Edelstahl SUS304# mit bester Isolationswirkung.Mit einer externen Wasserstandsanzeige kann der Wasserstand im gesättigten Eimer überprüft werden. 5. Das Testmaterialgestell verfügt über ein flaches Indexiergestell, und der Winkel kann beliebig eingestellt werden, um ein Beschlagen und Beschlagen von allen Seiten zu ermöglichen, sodass mehr Proben platziert werden können. 6. Der Verschlussdeckel wird pneumatisch geöffnet und geschlossen. 7. Die Testkammer ist mit Wasser abgedichtet, um sicherzustellen, dass korrosive Gase in der Kammer nicht austreten. 8. Die Steuerbox und die Testbox sind integriert und die linke und rechte Struktur ist einfach zu bedienen. 9. Die Wasser- und Stromtrennstruktur verhindert wirksam, dass Wasser in den Schaltkasten eindringt und Zubehörteile beschädigt. |
|
Schrankabdeckung | Die Verschlussabdeckung des Labors besteht aus importierter PVC-Platte und einem Acrylfenster mit einer Dicke von 8 mm.Die Oberseite ist mit einer 110°-Dichtungsabdeckung versehen, die wirksam verhindert, dass während des Tests Kondenswasser auf die Oberfläche der Probe tropft und die Testergebnisse beeinträchtigt. | |
Bedienfeld | Youyi 7-Zoll-Touchscreen-Controller, Manometer, Hauptnetzschalter | |
Schaltschrank für die Stromverteilung | Wasserfüll-Magnetventil, Sprüh-Magnetventil, Antibeschlag-Magnetventil, Stromverteilungsplatine, Übertemperaturschutz, Luftsättigungsdruckzylinder, Sprühsteuerventil. | |
Heizsystem | Unter Verwendung der Wasserdampf-Heizmethode steuert das PID-Heizrohr aus Titanlegierung die Erwärmung, um einen Temperaturausgleich zu erreichen. | |
Wassernachspeisesystem |
1. Wassernachfüllung im Testraum und im Druckfass: Zwei Wassernachfüllkontrollsysteme, manuell und automatisch, können an die Leitungswasserleitung angeschlossen werden, um die Wassernachfüllung automatisch zu steuern oder manuelle Wassernachfüllung, dualer Nachfüllmodus, einfach zu bedienen; Hinweis: Wenn das Leitungswasser zu viele Verunreinigungen aufweist oder sauer oder alkalisch ist, muss am Wasserzulauf ein Filter installiert werden. 2. Flüssigkeitsnachfüllung: Verwendung eines großen versteckten Wassertanks und manuelle Nachfüllung. |
|
Entwässerungssystem | Entwässerungsventil-Steuergerät, manueller Entwässerungsmodus. | |
Sprühsystem |
Durch die Anwendung des Bernoult-Prinzips zur Absorption und anschließenden Zerstäubung von Salzwasser ist der Zerstäubungsgrad gleichmäßig Es gibt absolut keine Blockierung der Kristallisation, wodurch kontinuierliche Teststandards gewährleistet sind. Düse aus korrosionsbeständigem Teflon. |
|
Sprühmodus | Kontinuierlich/intermittierend | |
Ablaufsteuerung | Die peristaltische Pumpe kann Flüssigkeit quantitativ liefern und der Durchflusskontrollbereich beträgt: 0,1–580 ml/m. | |
Luftversorgungssystem | Der Sprühdruck wird in zwei Stufen auf 1 kg/cm² eingestellt.Das erste Mal besteht darin, die Druckluft auf 2 kg/cm² einzustellen und zum Erhitzen in das gesättigte Fass zu gelangen.Beim zweiten Mal wird der Sprühdruck auf 1 kg/cm² eingestellt. | |
Nebelabgasanlage |
1. Vollautomatisches Druckausgleichs-Nebelabsauggerät. Schließen Sie einfach das Nebelauspuffrohr an und der Nebel wird automatisch entsprechend dem Druck in der Box abgesaugt 2. Manueller Antibeschlag-Knopfschalter.Klicken Sie einfach auf diese Schaltfläche, bevor Sie die Abdeckung der Testkammer öffnen, um den Nebel in Innenräumen schnell zu entfernen. 3. Hinweis: Das Nebelauslassrohr der Maschine muss auf einen offenen Außenbereich ausgedehnt werden, und es ist notwendig, die Nähe zu korrosiven Gegenständen zu vermeiden, um zu verhindern, dass der von der Maschine abgegebene Nebel andere Gegenstände korrodiert;Das Nebelauspuff-Verlängerungsrohr darf keine welligen und abgesenkten Stellen aufweisen und muss vermieden werden, dass es sich innerhalb des Nebelauspuffrohrs befindet.Kondenswasser verstopft das Nebelauspuffrohr und kann die Abgase nicht effektiv ableiten. |
|
Elektrisches Steuersystem | ||
Regler |
1. Der 7-Zoll-Touchscreen-Controller kann Experimente mit festem Wert (dh kontinuierlich oder konstante Temperatur) oder programmierbare (intermittierende, zyklische Tests) Salzsprühexperimente durchführen.Eine Einheit kann mehrere Funktionen erfüllen, um den unterschiedlichen Anforderungen der Kunden an Salzsprühexperimente gerecht zu werden.Hochpräzises Temperaturregelmodul, automatische PID-Berechnung zur Temperaturregelung, hochstabile Platin-Temperaturmesssonde. 2. Standby kann eingestellt werden, d. h. wenn die Temperatur nahe an der eingestellten Temperatur liegt, sprüht das Gerät automatisch und misst gleichzeitig die Zeit.Die Entfeuchtung startet automatisch, wenn die Zeit abgelaufen ist, und die Entfeuchtungszeit kann eingestellt werden.Die Wassernachfüllverzögerung kann die durch Wasserstandsschwankungen verursachten hochfrequenten Nachfüllvorgänge effektiv lösen.Erhöhen Sie die Lebensdauer des Trinksystems.Englische Systeme können die Inspektionsanforderungen ausländischer Kunden erfüllen. |
|
Temperatureingabemodus | Per Touchscreen | |
Gesamtarbeitszeit | Ein einmaliger kumulativer Timer kann die Gesamtarbeitszeit der Maschine überwachen | |
Betriebsmodus | Dauerbetrieb/intermittierender Betrieb. | |
Temperatur-Einstellbereich | Die Ober- und Untergrenze des maximalen Temperaturbereichs beträgt 5℃ | |
Panel-Anzeige | Eingestellter Temperaturwert, aktueller Temperaturwert, eingestellte Zeit, aktuelle Zeit, Gesamtbetriebszeit der Maschine, Anzeigeleuchte für anormale Übertemperatur, Anzeigeleuchte für anormalen Wassermangel, Anzeigeleuchte für Betriebsende, Anzeigeleuchte für den Sprühstatus, Anzeigeleuchte für den Status der Scheibenheizung | |
Temperaturmesskörper | PT100-Platinwiderstand | |
Methode zur Temperaturkontrolle | Anti-Integral-Sättigungs-PID, BTC-Balance-Temperaturregelungsmethode (Temperaturtestgerät) | |
Kommunikationsmethode |
Ausgestattet mit Standard-RS232- und Netzwerkport-Kommunikationsschnittstellen sowie dem Standard-Modbus-RTU-Kommunikationsprotokoll kann dies realisiert werden Führen Sie ein Fernkommunikationsmanagement zwischen zentralen Steuerungsinstrumenten und Computern durch.Kommunikationsprotokolle öffnen und Kommunikationsprotokolle bereitstellen Verhandlungsanweisungen; |
|
Datenausgabe |
1. Die USB-Flash-Disk-Speicherung kann über die USB-Schnittstelle erfolgen und unterstützt U-Disk-Hot-Swap- und direkte Download-Funktionen auf U-Disk. Funktion;und kann Daten kopieren oder Testdaten/Kurven direkt über einen PC anzeigen und ausdrucken. 2. Die Datenspeicherung kann direkt exportiert werden und die Daten werden automatisch gespeichert;Der zu exportierende Temperaturdatenabschnitt kann zeitlich ausgewählt werden. |
|
Kurvenaufzeichnung |
Es verfügt über einen batteriegeschützten RAM, der die Einstellwerte, Abtastwerte und Abtastzeit des Geräts speichern kann; Die maximale Aufnahmezeit beträgt 360 Tage (bei einer Abtastperiode von 60 Sekunden). |
|
Sicherheitsschutzvorrichtung | ||
Testbox | Extremer Übertemperaturschutz, Wassermangelschutz. | |
Gesättigtes Fass | Extremer Übertemperaturschutz, Wassermangelschutz. | |
Heizsystem | Trockenes Brennen des Heizungsrohrs, abnormale Wasserzufuhr und -ableitung | |
Stromversorgung | Auslaufschutz, Überlast- und Kurzschlussschutz | |
Anforderungen an die Speicherumgebung | Die Umgebungstemperatur der Ausrüstung muss zwischen 0 °C und +45 °C liegen | |
Anforderungen an den Installationsort | Der Abstand zwischen der linken und rechten Seitenwand sowie der hinteren Seitenwand des Prüfkastens und der Wand darf nicht weniger als 600 mm betragen, und der Abstand zwischen der Vorderseite und der Wand darf nicht weniger als 800 mm betragen.Achten Sie beim Transport von Geräten darauf, ob diese durch Türen, Durchgänge, Aufzüge usw. gelangen können, um eine Beeinträchtigung Ihres Projektfortschritts zu vermeiden. |
