IEC60529 IP5/6X Elektrofahrzeuge Ladestation Walk-In Sand und Staub Prüfkammer

IEC60529 IP5/6X Elektrofahrzeuge Ladestation Walk-In Sand und Staub Prüfkammer

Markenbezeichnung: Sinuo
Modellnummer: SN441C-24F
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Abmessungen der Innenkammer:
2000*3000*4000mm (W*D*H)
Abmessungen der Außenkammer:
3000*38000*5000 mm ((W*D*H)
Anwendbare Norm:
IEC60529
Staubzusammensetzung:
Talkum
Effektives Volumen:
24 m3
Staub-Konzentration:
2·4kg/m3
Luftdurchflussmesser:
Mechanische Art
Abkühlrate:
Nicht mehr als 2m/s
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
1 Sätze/Monat
Hervorheben:

IEC 60529 Sandstaubprüfkammer

,

Walk in Sandstaubprüfkammer

Beschreibung des Produkts





IEC60529 IP5/6X Elektrofahrzeuge Ladestation Walk-In Sand und Staub Prüfkammer





Erfüllte Standards und Klauseln




IEC60529:2013 "Schutzniveaus des Gehäuses (IP-Code) " IP5X und IP6X.





Übersicht über die Ausrüstung




Diese Ausrüstung eignet sich für die Prüfung elektronischer und elektrischer Produkte, Automobil- und Motorradzubehör,und Dichtungen in sandigen und staubigen Umgebungen, um zu verhindern, dass Sand und Staub in Dichtungen und Gehäuse eindringen. Die Leistung von elektronischen und elektrischen Produkten, Auto- und Motorradteilen sowie Dichtungen bei Verwendung, Lagerung und Transport in sandigen und staubigen Umgebungen zu testen.Die Prüfung zielt darauf ab, die möglichen schädlichen Auswirkungen zu ermitteln, die durch den Luftstrom getragenen Partikeln auf elektrische Produkte haben können.Die Prüfung kann verwendet werden, um die Umgebungsbedingungen von freiem Sand und Staub, die durch natürliche Umgebungen oder vom Menschen verursachte Störungen wie Fahrzeugbewegungen verursacht werden, zu simulieren.





Technische Parameter




Volumen und Abmessungen
Effektives Volumen der Innenkammer Ungefähr 24 Kubikmeter
Abmessungen der Innenkammer 2000*3000*4000mm (W*D*H)
Abmessungen der Außenkammer ca. 3000*3800*5000 mm ((W*D*H) (einschließlich Größe des Gräben)
Größe der Gräben Die Größe des Gräben ist W3300*D3700*H1200. Bitte siehe das beigefügte Bild für Details (einschließlich 500 mm Ganggröße)
Spezifikationen für Prüfproben

Ladestationen, elektrische Schränke, Energiespeicher

Der Größenbereich darf nicht größer sein als: W (260~2000) × D (200~1000) × H (1000~3000) mm

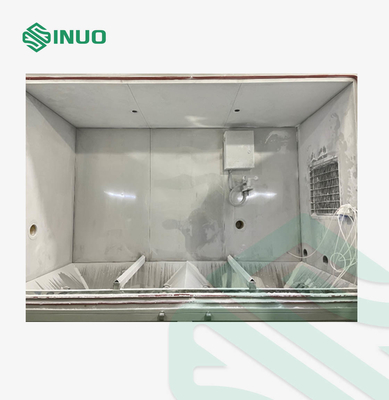

IEC60529 IP5/6X Elektrofahrzeuge Ladestation Walk-In Sand und Staub Prüfkammer 0

Funktionsparameter
Arbeitsraumtemperatur NT1Klimaschutz
Arbeitsfeuchtigkeit ≤ 75% R.H.
Produktvakuumgrad ≤ 60 KPa
Staubzusammensetzung Talkumpulver
Zusammensetzung der Staubpartikel Trockenes Talkpulver, das durch ein quadratisches Loch-Siebe mit einer Maschenöffnung von 75 μm und einem Drahtmaschendurchmesser von 50 μm gelangen kann
Staubkonzentration 4 kg/m3
Luftdurchflussmesser Mechanischer Typ
Luftstromgeschwindigkeit Höchstens 2 m/s
Zeit der Kontrolle Zyklus zur Steuerung des Staubblasens: 1s ~ 99h (verstellbar), Prüfzeit: 1s ~ 99h (verstellbar), Vibrationszeit: 1S ~ 99H (verstellbar)
Metallnetze Nominale Linienlänge: ≥ 50 μm, Standardabstand zwischen den Linien: ≥ 75 μm.
Anlage zur Luftzirkulation von Sand und Staub Durchlässige Luftkanäle und Hochleistungs-Mischstromventilatoren haben ein 80-faches Luftabsaugvolumen als das geprüfte Gehäusevolumen.und die Luftentnahmegeschwindigkeit nicht mehr als das 60-fache des Schalenvolumens pro Stunde beträgtDer Luftstrom in der Prüfkammer ist hauptsächlich vertikaler Luftstrom von oben nach unten und nicht laminarer Luftstrom.Das Druckmessgerät verfügt über eine Kalibrierschnittstelle.
Tragfähigkeit der Frachtplattform Nicht weniger als 500 kg
Staubtrocknungssystem Die Ausrüstung ist mit einer Staubtrocknungsheizung ausgestattet und auf dem Bedienbildschirm des Steuergeräts befindet sich ein Heizknopf.Sie können den Heizknopf auf dem Steuerbildschirm einschalten und die Staubheizung starten, um den Staub zu trocknen. Der Knopf kann nach dem Trocknen des Staubes ausgeschaltet werden.Wirksamkeit der Staubkonzentration in der Prüfkammer und Genauigkeit der Prüfdaten.
Wie man Staub wechselt Verwenden Sie einen manuellen Staubsauger, um den Staub manuell zu ersetzen, und der Staub kann jederzeit leicht ersetzt werden


Produktmerkmale



1. Die Ausrüstung ist eine Einbaustruktur mit verschmolzenen Lagerplatten. In jeder der vier Ecken befindet sich ein Trichter. Das mittlere Flachwerk hat eine Staubbürstenstruktur.Die seitliche Staubbürste Struktur bürstet Staub in die Trichter auf beiden Seiten.

2- An der Luftöffnung des Arbeitsraums befindet sich eine rotierende Sand- und Staubzufuhrvorrichtung, um den Bedarf an Staubblasen zu decken.

3Die Umluftleitung ist mit einer Heiz- und Entfeuchtungsanlage ausgestattet.

4Die Testbox ist mit doppelten Türen versehen und mit doppelten Schichten alterungsbeständigem Silikongummi versiegelt.

5Das Außenwandmaterial des Prüfraums und des Whirlpool-Kanals besteht aus hochfester doppelseitig verzinkter Stahlplatte mit feiner Pulverfarbe.Die Innenwand ist verarbeitet und aus SUS304 Edelstahlplatte geformtDer Rahmen besteht aus einem 10* Quadratrohr, der nach einer Rostschutzbehandlung und Sprühen

6. Die Temperatur- und Luftfeuchtigkeitskontrolle erfolgt über eine intelligente Steuerung (Relative Luftfeuchtigkeit durch einen direkt ablesenden Sensor) (Die Steuerung auf dem Panel erfolgt über einen Touchscreen).



Staubblasemethode von oben nach unten (vertikal), die Staubblaszeit kann per Programm gesteuert werden.

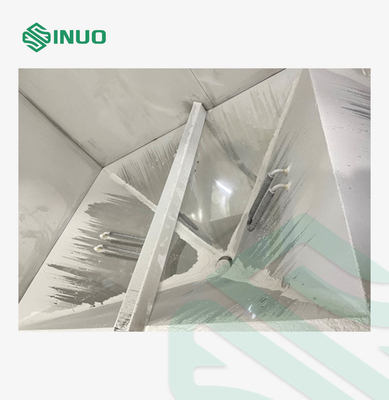

IEC60529 IP5/6X Elektrofahrzeuge Ladestation Walk-In Sand und Staub Prüfkammer 1



Kabinettkonfiguration




a) Schale: aus 1,0 mm hochwertiger Farbstahlplatte, die Außenfläche ist lackiert und weiß.

b) Isolationsschicht: 100 mm Polyurethanschaum.

C) Innere Kammer: aus 1,2 mm dickem SUS 304 Edelstahl.

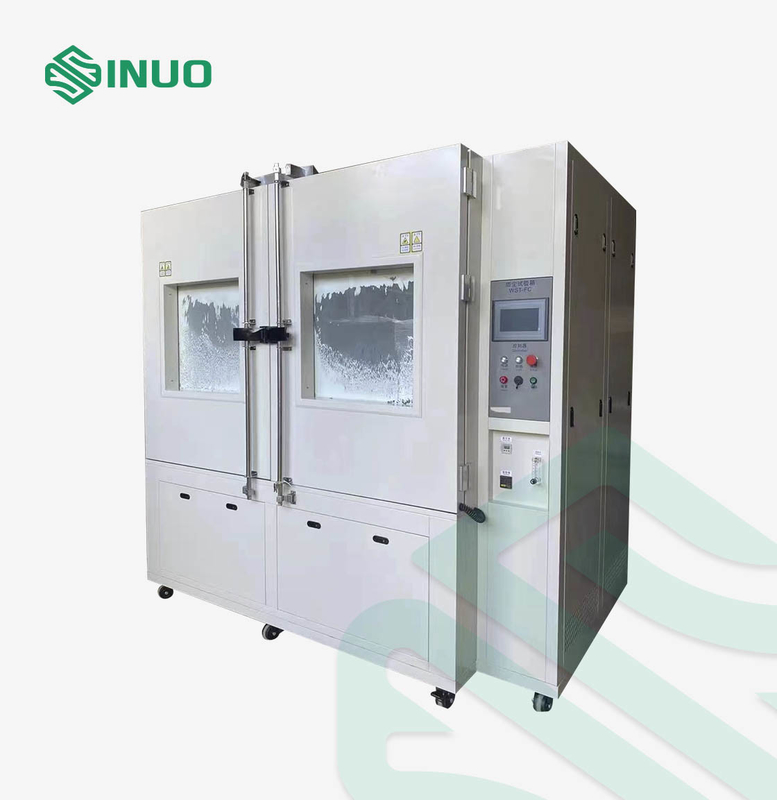

IEC60529 IP5/6X Elektrofahrzeuge Ladestation Walk-In Sand und Staub Prüfkammer 2





Ladeplattform




Last der Ladeplattform ≥ 500 kg (entladen), in und außerhalb der Kammer befinden sich Führungsschienen, so dass die Probewagen von außen direkt in die Innenkammer geschoben werden können.

Kammertür: - 1 Reihe von manuellen Doppeltüren mit einem großen Aussichtsfenster und einem Staubwäscher an der Tür.

--Ein Beobachtungsfenster für jede Tür installieren (2 Stück insgesamt).

- Das Beobachtungsfenster verwendet mehrschichtiges sprungfestes Glas.

- Installieren Sie zwei Schichten hoch- und tieftemperaturbeständiger Silikonstreifen an der Tür.





Einzelheiten Einführung






Staubprüfgerät

a) An jeder der vier Ecken des Studios wird ein Trichter (4 Stück insgesamt) installiert, in der Mitte 2 Trichter (insgesamt 6 Trichter),und auf der oberen Oberfläche des Trichters ein Metallstaubfilter installiert ist.

b) Zwischen dem unteren Teil der Ladeplattform und der unteren Platte des Lagers ist eine Reihe von Drehvorrichtungen ausgelegt;und der Staub wird durch Staubbürsten in die Trichter an den vier Ecken gefegt.

c) An der Unterseite des Trichters befindet sich ein leistungsstarker Mischströmungsventilator, der den Staub durch den zirkulierenden Luftkanal zum Absetzen in den Arbeitsraum schickt.

d) Erfüllung der Anforderungen an die Staubblasung von IP5X und IP6X. Der Staubblasluftstrom im Prüfraum kann dazu führen, daß der Staub gleichmäßig in der Prüfkammer suspendiert und verteilt wird.Die Staubkonzentration bei dem Blasen beträgt 2 bis 4 kg/m3 (verstellbar). Der Versuchstaub setzt sich gleichmäßig und langsam auf dem Substrat nieder.

Prüfloch

a) Die Ausrüstung ist mit Prüflöchern von φ50 mm ausgestattet (eines links und eines rechts von der Maschine mit einem Durchmesser von 50 mm)

b) Das Prüfloch ist mit einem Versiegelungsplug und einem Lochdeckel aus Edelstahl ausgestattet.

Beleuchtung

a) Auf der Oberseite des Studios werden LED-Leuchten zur Beobachtung installiert.

b) Der Lichtknopf befindet sich auf der Steuerung des Schaltschranks.

c) Die normale Nutzungsdauer der Leuchtlampe beträgt ≥ 1000 Stunden.

Vakuumsystem

a) Vakuumpumpe: Einstufige Drehschubvakuumpumpe (2 PS)

b) Sensor: mit einem elektronischen Differenzdrucksensor ausgestattet;mit einer Breite von mehr als 20 mm,.

c) Das Vakuumsystem besteht aus einer Vakuumpumpe, einer Vakuumpilbe, einem Vakuumdruckindikator in U-Form, einem Luftdurchflussmesser usw.Druckregler für Dreibügel und Verbindungsrohr.

d) Vakuumleitungen: Das Pipeline-System besteht aus Kupferrohren, Gummischläuchen und Luftfilter-Druckregelventilen.

e) U-förmiger Druckindikator: Druckdifferenzanzeige.

f) Luftdurchflussmesser: Der Durchflussmesser des Glasrotors misst die Evakuierungsrate (mindestens 5 Vakuumdruckkanäle)

Staubtrocknungssystem

a) Im Labor ist eine Heizungsanlage für die Entfeuchtung während der Prüfungen vorgesehen.

b) Der Heizkörper verwendet auf der linken und rechten Seite der Schachtel befestigte Flossen aus Edelstahl, deren Oberfläche durch perforierte Edelstahlplatten geschützt ist.

c) Das Heizgerät wird durch ein Festkörperrelais angetrieben und automatisch durch PID zur Regelung der Temperatur im Arbeitsraum eingestellt.

d) Der Trocknungsprozess hat keinen Einfluß auf den Prüfvorgang.

Steuerungskabinett

a) Konfigurieren Sie ein unabhängiges Steuerfach für die Installation elektrischer Komponenten.

b) Die Steuerung ist entsprechend den Bedürfnissen der Benutzer an einem geeigneten Ort für den Betrieb zu platzieren.

Verfahren zur Ein- und Ausnahme von Proben Handwerk oder Gabelstapler
Andere Die zu prüfende Hülle wird in die Prüfkammer gebracht und mit einer Vakuumpumpe wird der Druck innerhalb der Hülle unter dem Luftdruck gehalten.Der Luftdruck in der Prüfkammer kann auch geändert werden, um periodische Änderungen des Luftdrucks in der Prüfkammer zu erzielen..



Steuerungssystem




Steuerung Programmierbarer LCD-Touchscreen-Steuergerät, mit dem Labortemperatur und relative Luftfeuchtigkeit aufgezeichnet werden können
Ausführung des Programms Mit vier Ausgabepunkten können vier verschiedene Zeitprogramm-Ausführungen gleichzeitig abgeschlossen werden
Zeitkontrolle Jeder Ausgangspunkt des programmierbaren Steuergeräts verfügt über zwei Zeitrahmensteuerungen (d. h. Startzeit und Stoppzeit)
Zeitregelungsverfahren Der Staubbläser, die Staubvibration und die Gesamtprüfzeit können einzeln oder gemeinsam gesteuert werden.
Prüfzeit Das Maximum beträgt 9999 Minuten.
Kommunikationsschnittstelle Das System ist in der Lage, die Anforderungen der Richtlinie 2008/57/EG zu erfüllen.
Temperaturmessung Hochpräzisions-Widerstandssensor der Klasse A PT100 aus Platin
Anwendungsbedingungen und Schutzvorrichtungen
Anwendungsbedingungen

a) Umweltanforderungen: Umgebungstemperatur: -5°C bis 40°C; relative Luftfeuchtigkeit: ≤ 90% RH; Luftdruck: 86 kPa bis 106 kPa

b) Leistungsbedarf: Spannung: 380 V Wechselstrom (± 10%), Dreiphasendraht + Schutzerdraht, Bodenwiderstand ≤ 4Ω

Frequenz: 50 Hz ± 10%

c) Betriebsleistung: ca. 26 kW, vorbehaltlich der endgültigen Planung

Schutzvorrichtungen

a) Luftschalter: Überstrom, Überhitzung und Kurzschluss.

b) Heizungssystem: Leckage, Kurzschluss und Überlastungsschutz usw.

c) Studio:

Einstellbarer Übertemperaturschutz --- Übertemperaturschutzmodus 1

Die Steuerung setzt den Übertemperatur-Ausschaltmelder --- Übertemperatur-Schutzmodus 2

d) Gesamtstromversorgungsphasenfolge und Phasenverlustschutz

e) Leckenschutz

f) mit dreifarbigen Leuchten mit Schall- und Lichtmeldefunktion und Türschließfunktion ausgestattet

g) Wenn die Schutzfunktion eingesetzt wird,Das Bedienfeld wird die Alarmnummer auf dem LCD-Display anzeigen, um den Benutzer darüber zu informieren, welche Art von Störung aufgetreten ist, und die Hauptstromversorgung abschaltenDie Ausrüstung kann erst gestartet werden, wenn der Fehler beseitigt ist.

h) Die elektrische Steuerung ist mit einer Verriegelung ausgestattet, wenn der Kreislaufventilator nicht oder überlastet eingeschaltet wird, können die Kühleinheit und das Heizsystem nicht eingeschaltet werden.Die Kälteeinheit wird ausgeschaltet, wenn die Einheit unter ultrhochem Druck steht, ultra-niedrigem Druck oder Überlastung, und der Luftbefeuchter kann bei Wasserknappheit nicht gestartet werden.

i) Hilfsfunktionen: Zeitsignalfunktion, Funktion zur Erkennung von Eingabeabschlüssen, Funktion zum Schutz vor Stromausfällen, Temperatur- und Luftfeuchtigkeitsalarmfunktion,Funktion der automatischen Bedienung des Kühlsystems, Selbstdiagnosefunktion, Wassersperrfunktion, Alarmanzeigefunktion, Zeitfunktion (Automatischer Start, automatischer Stopp), Sicherungsfunktion, Hilfsfunktion

Anforderungen an die Ausrüstung Einschließlich Kalibrierung durch Dritte (optional)

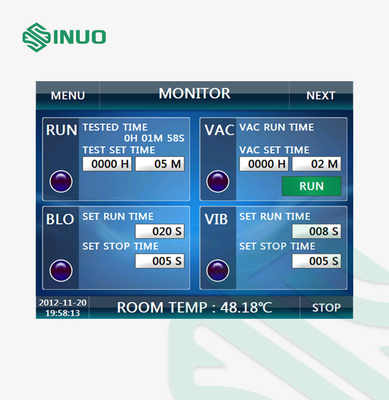

Steuerungsschnittstelle




IEC60529 IP5/6X Elektrofahrzeuge Ladestation Walk-In Sand und Staub Prüfkammer 3



Hauptzubehörliste




- Nein. Ich weiß nicht. Name Marke Qualität
1 Berührungsschirm MCGS 1 Stück
2 PLC XINJE 1 SET
3 Wechselstromkontakter Schneider 1 SET
4 Zwischenrelais Der Name: Omron 1 Stück
5 Lichtknopf HONGBO 1 SET
6 Alarmklopfen HONGBO 1 Stück
7 Notstoppschalter HONGBO 1 Stück
8 China Red Wave (Selbstverriegelung) HONGBO 1 Stück
9 Überstromschutz Schneider 1 Stück
10 Hauptstromschalter (Schalter) Schneider 1 Stück
11 Schaltstromversorgung Der Name der Gruppe 1 Stück
12 mit einer Leistung von mehr als 1000 W Bei Jiuzhou. 1 Stück
13 Vibrationsmotor Zhuangxin 1 SET
14 Vortexluftpumpe Wert 1 Stück
15 Luftdurchflussmesser LZT Juyi 1 Stück
