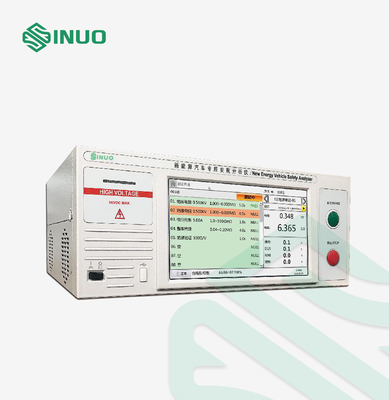

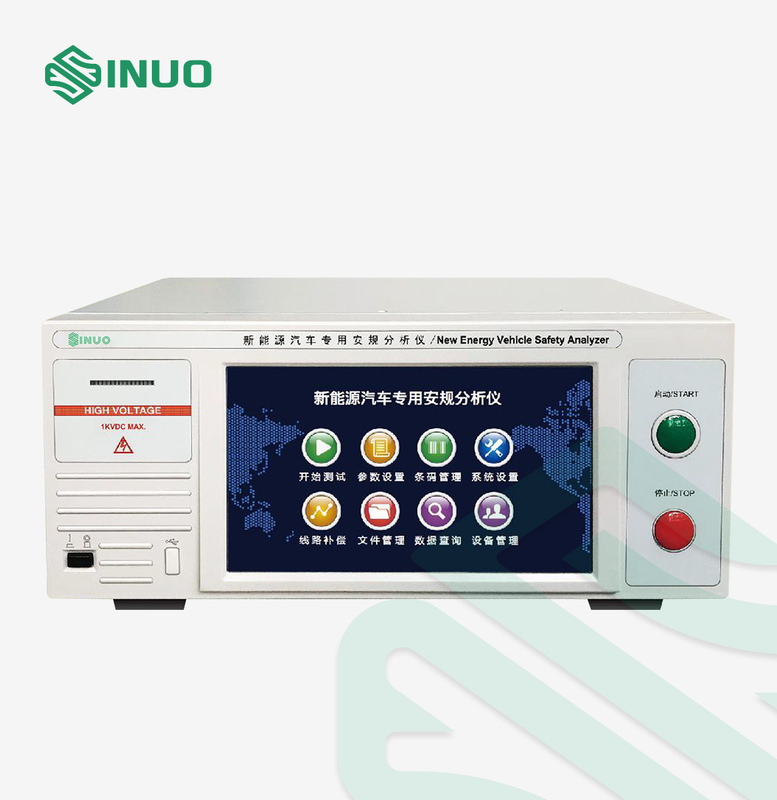

New Energy-Auto-elektrische Sicherheits-Analysator ISO 6469 für Hybridfahrzeuge

New Energy-Auto-elektrische Sicherheits-Analysator ISO 6469 für Hybridfahrzeuge

Markenbezeichnung: Sinuo
Modellnummer: SNE6804A
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 SÄTZE/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
ISO 6469, usw.
Testobjekte:
Elektrisch/Hybridfahrzeuge
Anzeigen-Methode:
10.2 Zoll LCD
Speichermethode:
USB
Mögliche Gleichstellungs-Nennleistung:
Maximum 32a/600mΩ/8vdc.
Ladebuchse-Isolierungs-Ertrag:
1kvdc/10gΩ
Messbereich EV IR:
0.20-100.00MΩ
Maß-Genauigkeit EV IR:
± (2% von Lesewert + 2 Wörter)
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
30 SÄTZE/Monat
Hervorheben:

Elektrischer Sicherheits-Analysator USBs

,

elektrischer Sicherheits-Analysator 10

,

2 Zoll LCD

Beschreibung des Produkts





Elektrischer Sicherheits-Analysator ISO 6469 für elektrisches und Hybridfahrzeuge



Eingewilligte Standards u. Klauseln




ISO-6469-1:2019 trieb elektrisch Straßenfahrzeuge an — Sicherheitsvorschriften — Teil 1: Wieder aufladbares Energiespeichersystem (RESS)



Iec-62196:2020 Stecker, Sockelausgänge, Fahrzeugverbindungsstücke und Einlass-leitfähige Aufladung des Fahrzeugs von Elektro-Mobilen



Ausrüstungs-Überblick




Mit der schnellen Entwicklung von neuen Energiefahrzeugen, hat der Automobilsekundärmarkt, der hinter den Autofirmen steht, auch viel Aufmerksamkeit erregt. Auto-bedingte Dienstleistungen, die bei der Anwendung von neuen Energiefahrzeugen, wie Reparaturen und Wartung, Fahrzeugänderung und Fahrzeuginspektionen auftreten, müssen auf die Sicherheit des Fahrzeugs wieder geprüft werden. Für Geschäfte 4S, Fahrzeugmanagementbüros und andere Verwendungsorte, haben wir besonders das SNE 68 Reihe spezielle Sicherheitsanalysatoren für neue Energiefahrzeuge entwickelt.



Test-Projekt

1. Möglicher Gleichstellungstest:

Der Widerstandswert der Verbindung zwischen allen herausgestellten leitfähigen Oberteilen und der elektrischen Plattform; der Widerstand zwischen irgendwelchen zwei stellte leitfähige Oberteile heraus, die gleichzeitig berührt werden können.



2. Isolationswiderstand der Ladebuchse:

Ob der Isolationswiderstand zwischen den Phasennetzanschlüssen der der Wechselstrom-Ladebuchse des Fahrzeugs oder den positiven und Minus-Klemmen der DC-Ladebuchse und der elektrischen Plattform die Bedingungen erfüllen kann.



3. Fahrzeugisolationswiderstandtest:

Es wird verwendet, um zu ermitteln, ob der Fahrzeug-stufige Isolationswiderstand die Bedingungen erfüllen kann. Es wird in den Isolationswiderstand des Stromkreises unterteilt, der die B-stufige Spannungsstromversorgung enthält und den Isolationswiderstand der B-stufigen Spannungslast ohne die Stromversorgung.



4. IsolierungsUntersuchungsfunktionsüberprüfung:

Das Fahrzeug hat eine IsolationswiderstandUntersuchungsfunktion. Dieses Einzelteil wird benutzt, um zu ermitteln, ob das Fahrzeug ein Warnsignal dem Fahrer normalerweise übermitteln kann, wenn die Isolierung des Fahrzeugs ausfällt.



Funktionen und Eigenschaften

1. Multifunktionsintegration: mögliche Gleichstellung, Ladebuchseisolierung, Fahrzeugisolierung (Batteriesatzisolierung), Isolationswiderstandüberwachung und Prüfung;



2. Scannenfunktion des Stützfahrzeugs VIN, kann entsprechende Prüfparameter und Schritte und Speicher- und Drucktestdaten in der Vereinigung automatisch nennen: Datenspeicherung, filternde Frage, Informationsverwaltung;



3. Perfekter Schutz: Das Gerät beginnt nicht Hochspannungsentdeckung, wenn der Stecker nicht angeschlossen wird; den Stecker ausziehend herein, schneidet der Entdeckungszustand die Stromversorgung zum Sockel ab:



4. Scan-Codeanfang, Knopfanfang, Fernsteuerungsanfänge und andere Anfangsmethoden, zum des Bedarfs der verschiedenen Kunden zu erfüllen.



5. Unter Verwendung der Standardgröße 4U ist 10,1-Zoll-Touch Screen, die Operation kürzer;



6. Mehr Kanaltests können besonders angefertigt werden, wie gebraucht worden.



Hauptkonfiguration

Standards angewendet ISO 6469, Iec 62196, usw.
Modell SNE6804A
Anzeigenmethode 10.2 Zoll LCD
Prüfungsgegenstände Elektrisch/Hybridfahrzeuge
Speichermethode USB
Warnungsmethode Solide und helle Warnung: Summer, Anzeigelampe, DreiFARBwarnlicht
Standardkonfigurationsfunktion Externes Warnlicht Standarddreifarbwarnlicht
Fernschalterfunktion Standardfernsteuerungsfußschalter, externes Startsignal kann angeschlossen werden
Schalterausgabeschnittstelle Qualifiziert, unqualifiziert, prüfend
Engagierte Entdeckungs-Software Spezielle Entdeckungs-Software des neuen Energiefahrzeugs
Druckerschnittstelle Kann mit Etikettendrucker oder Aufkleberdrucker als Standard ausgerüstet werden
Barcodegewehrschnittstelle VIN und Hauptteilnummernidentifizierung, Strichkode, zweidimensionaler Code
Andere Schnittstellen USB-Port, Netzhafen, etc.
Andere Kundengerecht


Technische Parameter




Mögliche Gleichstellung Nennleistung Maximum 32A/600mΩ/8VDC.
Stromabgabe DCs

Strecke: 3.00~32.00a

Entschließung: 0.01a

Genauigkeit: ± (1%×reading value+0.2a)
Widerstandmessbereich 0.0-600.0mΩ
Widerstandmaßgenauigkeit ± (1%×reading value+3mΩ)
Prüfungszeit

Strecke: (0,0, 0.1~999.9) s

Entschließung: 0.01s

Genauigkeit: ± (0.1%×setting value+0.05s)
Ladebuchseisolierung Nennleistung 1kvdc/10gΩ
DC-Spannungsertrag Strecke: (100~1000) VDC
Entschließung: 1v
Genauigkeit: ± (1%×setting value+2v)
Isolationswiderstandmaß Strecke: 0.050mΩ~10gΩ
Entschließung: 0.001mΩ/0.01mΩ/0.1mΩ/1mΩ
Widerstandurteilfehler (100-499) v, 0.050mΩ~2.000gΩ, ± (5% Lesewert + 2 Wörter)
(500-1000) v, 0.050~999.9mΩ, ± (Wörter 2%×reading value+2)
1.000g~10.00gΩ, Regierung (Wörter 5%×setting value+2)
Stocken Sie Zeit auf Strecke: (0.1~999.9) s
Verzögerungsurteilzeit Strecke: (0.3~999.9) s
Langsame Stillstandszeit Strecke: (0.0~999.9) s
Prüfungszeit Strecke: (0.0~999.9) s
Abbauzeit Keine Last ≤50ms, kapazitives ≤200ms
Aufladender Strom der untereren Grenze (0.0~3.5) MA
Gesamter Fahrzeugisolationswiderstand Isolationswiderstandeinstellbereich

Obere Grenze: 0 (geschlossen)

0.00-100.00mΩ

Unterere Grenze: 0.00-100.00mΩ
Isolationswiderstandmessbereich 0.20-100.00mΩ
Isolationswiderstandmaßgenauigkeit ± (2% von Lesewert + 2 Wörter)
Testzeiteinstellbereich 0.0-999.9s 0.0=continuous Ertrag
Isolierungsentdeckung Testzeiteinstellbereich 0.0-999.9s 0.0=continuous Ertrag
Testzeitgenauigkeit ± (0,1% Einstellungsvalue+0.05s)
Urteilart Ob die Autoisolierungsentdeckung normal und Warnungen ist
