Elektrische Sicherheits-Testgerät
Created with Pixso.

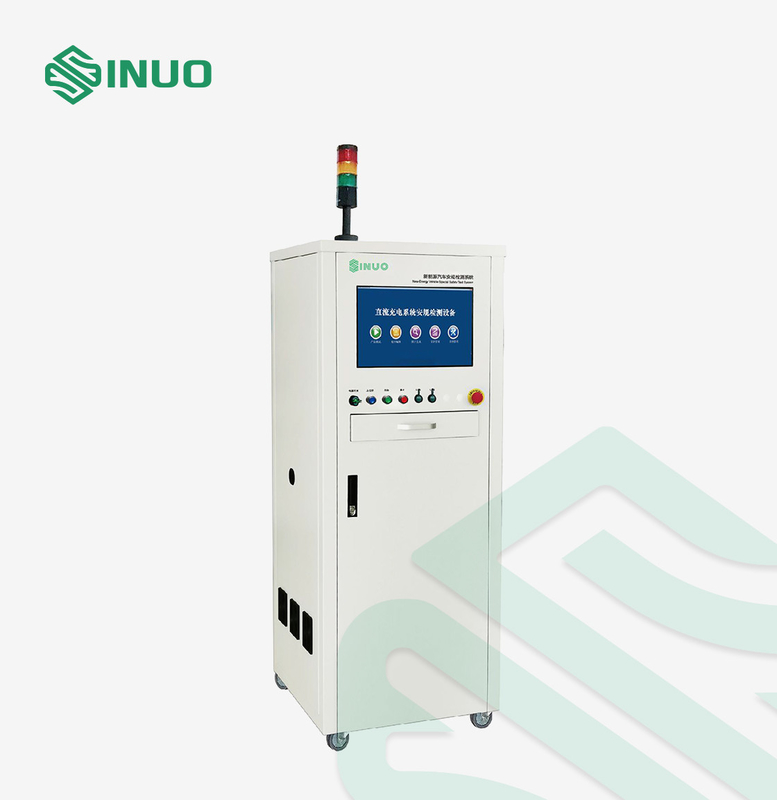

Fahrzeug-Interoperabilitäts-Test-System ISO 6469 New Energy elektrisches

Fahrzeug-Interoperabilitäts-Test-System ISO 6469 New Energy elektrisches

Markenbezeichnung: Sinuo
Modellnummer: SNE6832C
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 20 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
ISO 6469, Iec 62196, usw.
Test-Kanäle:
kann besonders angefertigt werden
Aufladungsinteroperabilitäts-Test DCs:
Ja
Aufladungsinteroperabilitäts-Test Wechselstroms:
Ja
Versuchsanlage:
AC/DC Aufladung
Bildschirmanzeige:
21.5 Zoll wahre Farbe LCD
Datenspeicherung:
Industrieller Computer
Garantiebedingung:
Ein Jahr
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
20 Sätze/Monat
Hervorheben:

Testgerät Batterie ev Iecs 62196

,

Testgerät Batterie ev ISO 6469

,

21.5in LCD ev Aufladungstestgerät

Beschreibung des Produkts





Fahrzeug-Interoperabilitäts-Test-System ISO 6469 New Energy elektrisches



Eingewilligte Standards u. Klauseln




ISO-6469-1:2019 trieb elektrisch Straßenfahrzeuge an — Sicherheitsvorschriften — Teil 1: Wieder aufladbares Energiespeichersystem (RESS)



Iec-62196:2020 Stecker, Sockelausgänge, Fahrzeugverbindungsstücke und Einlass-leitfähige Aufladung des Fahrzeugs von Elektro-Mobilen



Elektro-Mobil-leitfähiges Aufladungsinteroperabilitäts-Prüfvorschrift-Teil 1 GB/T 34657.1-2017: Stromversorgungs-Ausrüstung



GB/T 27930-2015 das Übertragungsprotokoll zwischen dem Elektro-Mobil-leitfähigen Außenbordladegerät und dem Batterie-Management-System



Übereinstimmungs-Test GB/T 34658-2017 des Übertragungsprotokolls zwischen Elektro-Mobil-leitfähigem Außenbordladegerät und Batterie-Management-System





Ausrüstungs-Überblick


Das Aufladungssystem (DC Aufladung und Wechselstrom, die aufladen) ist ein wichtiges Testeinzelteil im Designprozess von neuen Energiefahrzeugen, besonders der Aufladungsinteroperabilitätstest zwischen dem Fahrzeug und dem Aufladungsstapel. Energiefahrzeuginteroperabilitäts-Testsystem der Reihe SNE6831 ist neues ein Produkt, das besonders von uns für die neue Energiefahrzeug-Testindustrie entwickelt wird. Das Testsystem lädt Elektro-Mobile auf, indem es Außenbordladegeräte und in Übereinstimmung mit dem Standardübertragungsprotokoll- und Ausrüstungsarbeitsfluß simuliert. Der Steuerprozeß, die Verbindungssteuerreihenfolge und anormale Aufladungsdie statusantwort werden geprüft.



INTEROPERABILITÄTS-Test-Projekt DCs Aufladungs

Fahrzeug, das Verriegelungstest auflädt und fährt
Verbindungsgegentest
Selbstkontrollphasentest
Bereiten Sie vor, um Test aufzuladen
Aufladungsphasentest
Normaler Aufladungsendentest
Aufladungsverbindungssteuerreihenfolgentest
Isolierungsausfalltest
Kommunikationsunterbrechungstest
Defekter Nadeltest des PET
Übereinstimmungstest des Übertragungsprotokolls zwischen Aufladungsstapel DCs und Batteriemanagementsystem
Spannungs-Werttest des Messpunkts 2 Grenz
Zusätzlicher Stromversorgungsgrenzspannungs-Werttest



INTEROPERABILITÄTS-Test-Projekt Wechselstroms Aufladungs

Fahrzeug, das Verriegelungstest auflädt und fährt
Verbindungsgegentest
Bereiten Sie vor, um Test aufzuladen
Start- und Aufladungsphasentest
Normaler Aufladungsendentest
Aufladungsverbindungssteuerreihenfolgentest
Trennungstest des Schalters S3
Test offenen Stromkreises cm
CP-Unterbrechungstest
PWM-Arbeitszyklus-Änderungstest
PWM-Arbeitszyklus-übergrenztest
PWM-Frequenz-Grenzwerttest
CP-Stromkreisgrenzspannungs-Werttest
Cm-Stromkreisgrenzwiderstandswerttest


Delections-Flussdiagramm


1. Ausrüstungseigentest

2. Scan-Barcode

3. Kommen Sie zum Testschirm herein

4. Wählen Sie Testprojekt

5. Ergebnisurteil

6. Antriebskraftdaten und -druck



Hauptfunktion


1. Mehrkanal: Prüfen Sie den Aufladungssteuerprozeß, das Verbindungssteuer-TIMING und anormale Aufladungsdie statusantwort und andere Einzelteile, etc.



2. Bildschirmanzeige: LCD-Bildschirm eine wahre Farbe von 21,5 Zoll wird benutzt, und die Schnittstelle des Prüfverfahrens ist sichtbar, das für Beobachtung und Urteil bequem ist.


3. offene Plattform: Sie rüstete sich mit Aufbereitungsfunktion des Testprogramms, Aufbereitungsfunktion des Testprojektes, dem Prüfberichtredigieren und Druckfunktion, Benutzererlaubniseinstellungsfunktion etc. aus.



4. Scan-Codefunktion: Sie kann die Zahl des Fahrzeugs VIN, VSN-Zahl und Hauptzusatzzahl notieren und verbindet automatisch den Barcode, um den Prüfbericht zu drucken, nachdem Test abgeschlossen ist.



5. Intelligentes Urteil: Mit offener/kurzer offener und Kurzschlusskontrollfunktion wird es nicht kurze Probleme in der Schleife nach Hochspannungsertrag finden gelassen, um den Ausrüstungs- und Benutzerschaden zu vermeiden, der durch falschen Ertrag verursacht wird.



6. Erlaubnismanagement: mehrstufige Erlaubniseinstellung, die für Management bequem ist.



7. Datenverwaltung: Handhaben Sie verschiedene Daten, schützen Sie die Integrität und die Sicherheit der Daten, und haben Sie Funktionen wie Frage und der Export, zum der Datenverwaltung zu treffen braucht von der Fertigungsstraße.



8. Sicherheitsschutz: Überstromschutz, Überspannungsschutz, Unterspannungsschutz, gegenwärtiger Schutz des Durchsickerns und Notschutz, etc.



9. Enorme Daten: Stützenorme Datenspeicherung und -analyse; MES-Systemankern, etc.



10. Flexibler Start: Stützmehrfache Startmethoden wie Scan-Codestart, Knopfstart, Fernstart, etc.



Hauptmerkmale


Standards angewendet ISO 6469, Iec 62196, etc.
Stützmehrfache Aufladungsgewehre in einer Maschine Aufladungsgewehr Unterstützungs-Wechselstroms, Aufladungsgewehr DCs, das zu acessing ist
Strukturoptimierung Standardisierung und Kundenbezogenheit werden kombiniert, werden Ersteigbarkeit und Sicherheit gleichzeitig entwickelt, ist die Struktur einfach, und die Logik ist klar
Starke Anwendbarkeit Eine Vielzahl von hängenden Methoden verfügbar-hängt Laufkatze und begleitet Laufkatze, hängendes Gestell, das freitragende Hängen, etc.
Hohe Intelligenz Alle Einzelteile brauchen nicht, an das Maßkabel wiederholt angeschlossen zu werden, und alle Tests können in einer Verbindung abgeschlossen werden.
Modular Der Systemarchitekturentwurf ist modular und flexibel, und das System ist einfach zu aktualisieren und zu erweitern, und ist einfach instandzuhalten und zu verbessern
Flexible Kundenbezogenheit Entsprechend dem Bedarf von Kunden, stellen Sie kundengebundene Entwicklung und Entwurf von Industrieplattformen, wie automatischer Türeinstiegbeleuchtung, KlimaanlagenWärmeableitung zur Verfügung
Standortbau Projektbaumanagement, Installationswissen, Ausrüstungsentstörung, etc.


Hauptkonfiguration


Stromversorgung 220V±10%, 50Hz±5% oder lokale Stromversorgungsanforderungen des Matchkunden
Arbeitsbereich-Anforderungen 0-45℃, ≤85%
Systemkonfiguration Anspruchsvoller industrieller Computer + LCD-Anzeige wahre Farbe von 21,5 Zoll
UPS-unterbrechungsfreie Stromversorgung
Drahtloses eindimensionales zweidimensionales Überprüfungsgewehr
Aufkleber- und Empfangsdrucker
Plc-Schnittstelle, USB-Schnittstelle, Netzwerkschnittstelle, Warnungslichtschnittstelle, Fußschalterschnittstelle, Druckerschnittstelle, Barcodegewehrschnittstelle
