Sicherheits-Potenzial-Gleichstellungs-Testgerät ISO 6469 elektrische 10 Kanäle

Elektro-Mobil-spezielles mögliches Gleichstellungs-Test-System ISO 6469

Eingewilligte Standards u. Klauseln

ISO-6469-1:2019 trieb elektrisch Straßenfahrzeuge an — Sicherheitsvorschriften — Teil 1: Wieder aufladbares Energiespeichersystem (RESS)

Iec-62196:2020 Stecker, Sockelausgänge, Fahrzeugverbindungsstücke und Einlass-leitfähige Aufladung des Fahrzeugs von Elektro-Mobilen

Sicherheits-technische Bedingungen GBs 7258-2017 für Kraftfahrzeug-Operation

…

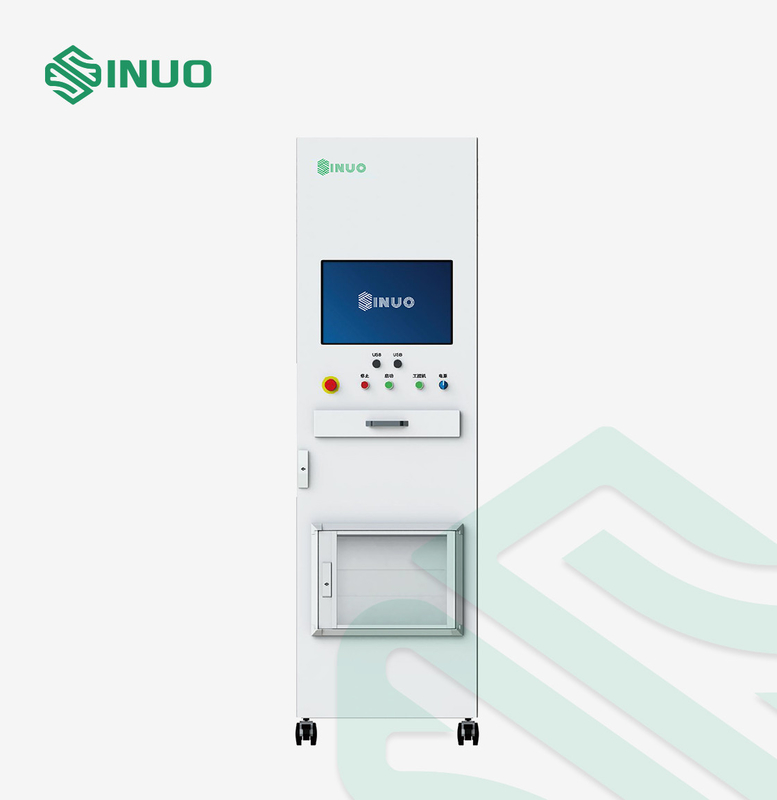

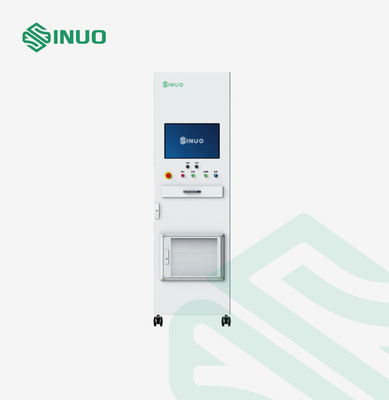

Ausrüstungs-Überblick

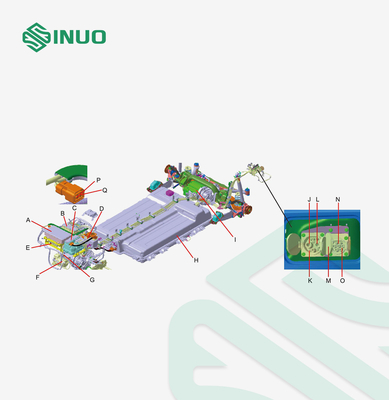

Dieses Testsystem kann möglichen Gleichstellungstest für die Hochspannungskomponenten der elektrischen Fahrzeuge während des Montageverfahrens des gesamten Fahrzeugs durchführen. Zu garantieren lassen, dass die Spannungsdifferenz zwischen jeden herausgestellten leitfähigen Hochspannungsteilen wird herabgesetzt, müssen wir den möglichen Gleichstellungstest durch die Anforderungen von Standards zwischen je Hochspannungsteiloberteil und elektrischer Plattform, sowie irgendwelche stellten zwei leitfähige Teile heraus, die von den Leuten zur gleichen Zeit berührt werden können.

Prinzip
1. nehmen Sie einen spezifizierten Strom von einer Energiequelle ohne die Last, die nicht 12KV übersteigt, anwenden es dann unter der Erdung des Aufladungshafens des Fahrzeugs, stellte die Komponente leitfähiges Oberteil heraus und Fahrzeugrahmen, berechnen wir den Grundwiderstandswert durch gemessenen Spannungsabfall.

2. Zu Leitungswiderstand zwischen der Erdung jeder Aufladungsschnittstelle des Fahrzeugs, dem herausgestellten leitfähigen Oberteil der Teile und dem Fahrzeugrahmen mit einem Abstand prüfen nicht mehr als 2.5m.

Richter Conditions

Hauptfunktionen

1. Mehrkanal: Integrierte mögliche Gleichstellung mit 10 Kanälen.

2. Bildschirmanzeige: LCD-Bildschirm eine wahre Farbe von 21,5 Zoll wird benutzt, und die Schnittstelle des Prüfverfahrens ist sichtbar, das für Beobachtung und Urteil bequem ist.


3. Offene Plattform: Sie rüstete sich mit Aufbereitungsfunktion des Testprogramms, Aufbereitungsfunktion des Testprojektes, dem Prüfberichtredigieren und Druckfunktion, Benutzererlaubniseinstellungsfunktion etc. aus.


4. Scan-Codefunktion: Sie kann die Zahl des Fahrzeugs VIN, VSN-Zahl und Hauptzusatzzahl notieren und verbindet automatisch den Barcode, um den Prüfbericht zu drucken, nachdem Test abgeschlossen ist.


5. Erlaubnismanagement: mehrstufige Erlaubniseinstellung, die für Management bequem ist.


6. Datenverwaltung: Handhaben Sie verschiedene Daten, schützen Sie die Integrität und die Sicherheit der Daten, und haben Sie Funktionen wie Frage und der Export, zum der Datenverwaltung zu treffen braucht von der Fertigungsstraße.


7. Sicherheitsschutz: Überstromschutz, Überspannungsschutz, Unterspannungsschutz, gegenwärtiger Schutz des Durchsickerns und Notschutz, etc.


8. Enorme Daten: Stützenorme Datenspeicherung und -analyse; MES-Systemankern, etc.


9. Flexibler Start: Stützmehrfache Startmethoden wie Scan-Codestart, Knopfstart, Fernstart, etc.

10. intelligentes Urteil: Alle Schlüsselindikatoren haben die Funktion der Festsetzung der oberen und untereren Grenzen, automatisch Richter und verhindern effektiv das Vorkommen von fehlenden Inspektionen.

Ausrüstungs-Hauptmerkmale

Technische Parameter u. Test-Projekte
