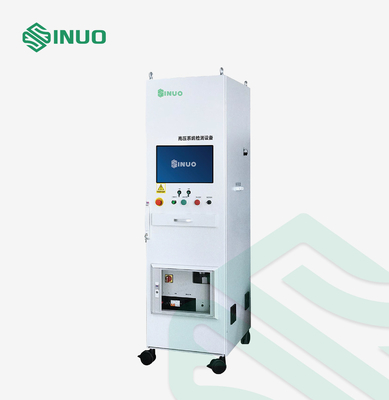

LCD-Bildschirm-elektrischer Sicherheits-Analysator für Elektro-Mobil-Starkstromanlage

LCD-Bildschirm-elektrischer Sicherheits-Analysator für Elektro-Mobil-Starkstromanlage

Markenbezeichnung: Sinuo
Modellnummer: SNE6813C
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 20 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
ISO 6469, usw.
TESTOBJEKT:
Elektro-Mobil-Starkstromanlage
Wechselspannung widerstehen Test:
5000V/40mA
Gleichspannungs-Widerstands-Test:
6000V/10mA
Isolationswiderstandtest:
1000V/10GΩ
Gestützt wählt für Aufladungsgewehr:
Aufladungsgewehr Wechselstroms/DCs
Testgenauigkeit:
Grundlegende Genauigkeit 1,5%
Anzeigen-Methode:
21.5 Zoll wahre Farbe LCD
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
20 Sätze/Monat
Hervorheben:

LCD-Bildschirm-elektrischer Sicherheits-Analysator

,

Elektrischer Sicherheits-Analysator ISO 6469

,

Elektrische Sicherheitsprüfvorrichtung PDUs

Beschreibung des Produkts





Elektrischer Sicherheits-Analysator ISO 6469 für Elektro-Mobil-Starkstromanlage



Eingewilligte Standards u. Klauseln


ISO-6469-1:2019 trieb elektrisch Straßenfahrzeuge an — Sicherheitsvorschriften — Teil 1: Wieder aufladbares Energiespeichersystem (RESS)



Iec-62196:2020 Stecker, Sockelausgänge, Fahrzeugverbindungsstücke und Einlass-leitfähige Aufladung des Fahrzeugs von Elektro-Mobilen



Sicherheits-technische Bedingungen GBs 7258-2017 für Kraftfahrzeug-Operation





Ausrüstungs-Überblick


In den Elektro-Mobilen umfassen die Teile mit Hochspannung im gesamten Fahrzeug Energiebatterie, Antriebsmotor, Hochspannungsverteilerkasten (PDU), elektrischen Kompressor, DC/DC, Bordladegerät OBC, PTC, Hochspannungskabelstrang, etc. Die Komponenten bilden die Starkstromanlage des gesamten Fahrzeugs, und das Durchsickern der Starkstromanlage veranlaßt das Fahrzeug, nicht imstande zu sein, normalerweise aufzuladen und zu benützen. Gleichzeitig ist der Sicherheitsschutz des gesamten Fahrzeugs auch sehr wichtig. Jeder möglicher Ausfall der internen Starkstromanlage während der tatsächlichen Operation beeinflußt den normalen Gebrauch. Deshalb ist die Sicherheitsinspektion der Starkstromanlage auch unentbehrlich.



Test-Inhalt


1. Isolationswiderstandtest


2. Wechselstrom-Widerstandsspannungstest


3. DC-Widerstandsspannungstest



Test-Projekt Strecke Grundlegende Genauigkeit
Wechselspannung widerstehen Test 5000V/40mA ±1.5%
Gleichspannungs-Widerstands-Test 6000V/10mA ±1.5%
Isolationswiderstand-Test 1000V/10GΩ ±5%



Hauptfunktionen


1. Multifunktions: Einschließlich möglichen Gleichstellungstest, Isolationswiderstand der Ladebuchse, Fahrzeugisolationswiderstand, IsolierungsUntersuchungsfunktionsüberprüfung, Kapazitätskoppelungstest, Isolationswiderstand der Energielasts-, Wechselstrom-Widerstandsspannung, DES DC-Widerstandes Spannung und gegenwärtiger Test etc. des Durchsickerns.


2. Bildschirmanzeige: LCD-Bildschirm eine wahre Farbe von 21,5 Zoll wird benutzt, und die Schnittstelle des Prüfverfahrens ist sichtbar, das für Beobachtung und Urteil bequem ist.


3. Offene Plattform: Sie rüstete sich mit Aufbereitungsfunktion des Testprogramms, Aufbereitungsfunktion des Testprojektes, dem Prüfberichtredigieren und Druckfunktion, Benutzererlaubniseinstellungsfunktion etc. aus.


4. Scan-Codefunktion: Sie kann die Zahl des Fahrzeugs VIN, VSN-Zahl und Hauptzusatzzahl notieren und verbindet automatisch den Barcode, um den Prüfbericht zu drucken, nachdem Test abgeschlossen ist.


5. Erlaubnismanagement: mehrstufige Erlaubniseinstellung, die für Management bequem ist.


6. Datenverwaltung: Handhaben Sie verschiedene Daten, schützen Sie die Integrität und die Sicherheit der Daten, und haben Sie Funktionen wie Frage und der Export, zum der Datenverwaltung zu treffen braucht von der Fertigungsstraße.


7. Sicherheitsschutz: Überstromschutz, Überspannungsschutz, Unterspannungsschutz, gegenwärtiger Schutz des Durchsickerns und Notschutz, etc.


8. Enorme Daten: Stützenorme Datenspeicherung und -analyse; MES-Systemankern, etc.


9. Flexibler Start: Stützmehrfache Startmethoden wie Scan-Codestart, Knopfstart, Fernstart, etc.



10. intelligentes Urteil: Alle Schlüsselindikatoren haben die Funktion der Festsetzung der oberen und untereren Grenzen, automatisch Richter und verhindern effektiv das Vorkommen von fehlenden Inspektionen.



Hauptmerkmale




Standards angewendet ISO 6469, Iec 62196, usw.
Testgenauigkeit Grundlegende Genauigkeit 1,5%
Sicherheit Der Test hat einen mäßigen Anstieg und langsame eine Fallfunktion (Zeit kann eingestellt werden), zu garantieren dass die geprüfte Last nicht während der kritischen Phase ausgewirkt wird, und es ist sicherer.
Mehrfachverbindungsstelle wählt für Aufladungsgewehr Aufladungsgewehr Unterstützungs-Wechselstroms, Aufladungsgewehrtest DCs
Strukturoptimierung Standardisierung und Kundenbezogenheit werden kombiniert, werden Ersteigbarkeit und Sicherheit gleichzeitig entwickelt, ist die Struktur einfach, und die Logik ist klar
Starke Anwendbarkeit Eine Vielzahl von hängenden Methoden verfügbar-hängt Laufkatze und begleitet Laufkatze, hängendes Gestell, das freitragende Hängen, etc.
Hohe Intelligenz Alle Einzelteile brauchen nicht, an das Maßkabel wiederholt angeschlossen zu werden, und alle Tests können in einer Verbindung abgeschlossen werden.
Modular Der Systemarchitekturentwurf ist modular und flexibel, und das System ist einfach zu aktualisieren und zu erweitern, und ist einfach instandzuhalten und zu verbessern
Flexible Kundenbezogenheit Entsprechend dem Bedarf von Kunden, stellen Sie kundengebundene Entwicklung und Entwurf von Industrieplattformen, wie automatischer Türeinstiegbeleuchtung, KlimaanlagenWärmeableitung zur Verfügung
Standortbau Projektbaumanagement, Installationswissen, Ausrüstungsentstörung, etc.


Hauptkonfiguration




Stromversorgung 220V±10%, 50Hz±5%
Arbeitsbereich-Anforderungen 0-45℃, ≤85%
Systemkonfiguration Anspruchsvoller industrieller Computer + LCD-Anzeige wahre Farbe von 21,5 Zoll
UPS-unterbrechungsfreie Stromversorgung
Drahtloses eindimensionales zweidimensionales Überprüfungsgewehr
Aufkleber- und Empfangsdrucker
Plc-Schnittstelle, USB-Schnittstelle, Netzwerkschnittstelle, Warnungslichtschnittstelle, Fußschalterschnittstelle, Druckerschnittstelle, Barcodegewehrschnittstelle
Sicherheits-Schutz Das Gerät beginnt nicht Hochspannungsentdeckung, wenn das Aufladungsgewehr nicht angeschlossen wird; Trennen Sie das Aufladungsgewehr im Entdeckungszustand, das Gerät sollte in der Zeit reagieren, die Stromversorgung zum Sockel abzuschneiden
